35 till 0,4kv 3 Fas 2500kva Power Transformator

Wenzhou Xifa Electric Power Equipment Co., Ltd. har varit engagerad i produktion av transformatorer i 20 år och har lång erfarenhet. 35 till 0,4kv 3-fas 2500kva krafttransformatorns nominella kapacitet är 2500 kVA, med en spänningsnivå på 35kV / 0,4kV. Den används huvudsakligen för att konvertera 35kV högspänningsförsörjningen till en 400V lågspänningsförsörjning, anta mogna och pålitliga strukturella processer, som uppfyller strömförsörjningskraven för lågspänningsbelastningar med stor kapacitet.

Skicka förfrågan

Produktbeskrivning

Kärnan i 35 till 0,4kv 3-fas 2500kva krafttransformator är gjord av kallvalsad orienterad kiselstålplåt med hög magnetisk ledningsförmåga, och hela skarvningsprocessen utförs med en helfasad fog och ingen hålbindningsmetod, vilket effektivt minskar tomgångsförluster och excitationsström. Både högspännings- och lågspänningslindningarna är gjorda av syrefria koppartrådar (eller aluminiumtrådar efter behov), med högspänningslindningen i en flerskikts cylindrisk struktur och lågspänningslindningen i en folielindning eller dubbelspiralstruktur, vilket ger god elektrisk hållfasthet och kortslutningsmotstånd.

35 till 0,4kv 3-fas 2500kva krafttransformatorns hölje genomgår vakuumtorkning och vakuumoljeinsprutningsbehandling, vilket säkerställer ett stabilt och pålitligt isoleringssystem. Oljetanken antar en korrugerad plåt eller värmeavledningsrörstruktur, balanserar värmeavledningseffektivitet och tätningsprestanda, och är utrustad med tryckavlastningsventiler, gasreläer, oljenivåmätare, temperaturmätningselement och andra kompletta skyddsanordningar.

Vår fabrik har full processproduktionskapacitet för transformatorer på 35 kV och högre, inklusive lindning, kärnmontering, höljesmontering, vakuumbehandling och fabrikstestning. Innan den lämnar fabriken genomgår varje produkt flera rutinmässiga tester, såsom mätning av lindningsmotstånd, spänningsförhållande och verifiering av anslutningsgruppsbeteckning, etc.

35 till 0,4kv 3-fas 2500kva krafttransformator har låga förluster, lågt brus och låg temperaturökning, och är lämplig för kontinuerlig drift inomhus, utomhus, hög höjd eller områden med höga föroreningsnivåer.

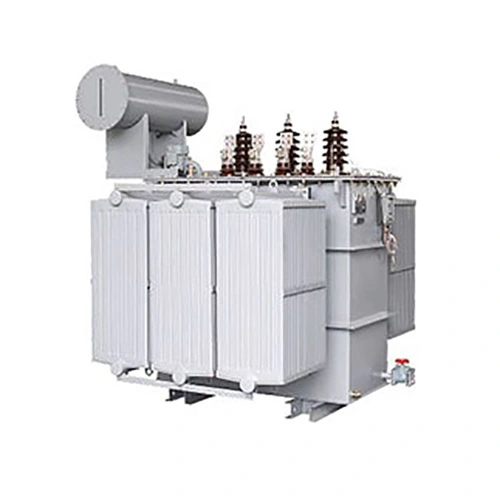

35 To 0 4kv 3 Phase 2500kva Power Transformer

Teknisk specifikation:

Produktnamn	35 till 0,4kv 3-fas 2500kva krafttransformator
Högspänning (HT) spänning	35 kv
Lågspänning (LT) Spänning	0,4 kv
Fasförskjutningsgrupp	Yd11/YNd11
Excitationsförlust	≈2550 W
Full belastningsförlust	≈20640 W
Impedansspänning	6,5 %
Kärna	CRGO
Bedömd frekvens	50/60 Hz

F: Vilken är kärnfunktionen hos en 35 till 0,4 kv 3-fas 2500 kva krafttransformator med 6,5 % kortslutningsimpedans, och vilken betydelse har den för säker drift av transformatorn?

S: Den kortslutningsimpedans på 6,5 % som anges som standardkonfiguration för 35 till 0,4 kv 3-fas 2500 kva krafttransformator är en nyckelparameter för att säkerställa säker och stabil drift av transformatorn. Den här parametern kan effektivt begränsa kortslutningsströmmen på lågspänningssidan av 35 till 0,4 kv 3-fas 2500kva krafttransformatorn, förbättra den dynamiska och termiska stabiliteten hos transformatorlindningarna och förhindra deformation och isolationsskador på lindningarna orsakade av kortslutningsfel. Samtidigt är denna impedansparameter anpassad till transformatorkroppens struktur, vilket kan undvika onormalt läckande magnetfält och överhettningsproblem. Den kan också tillhandahålla en standardbas för inställning av transformatorreläskydd, undvika överstegsutlösning och säkerställa att 35 till 0,4kv 3-fas 2500kva krafttransformator kan arbeta parallellt utan cirkulerande ström, vilket garanterar en säker, ekonomisk och stabil drift av transformatorerna.
