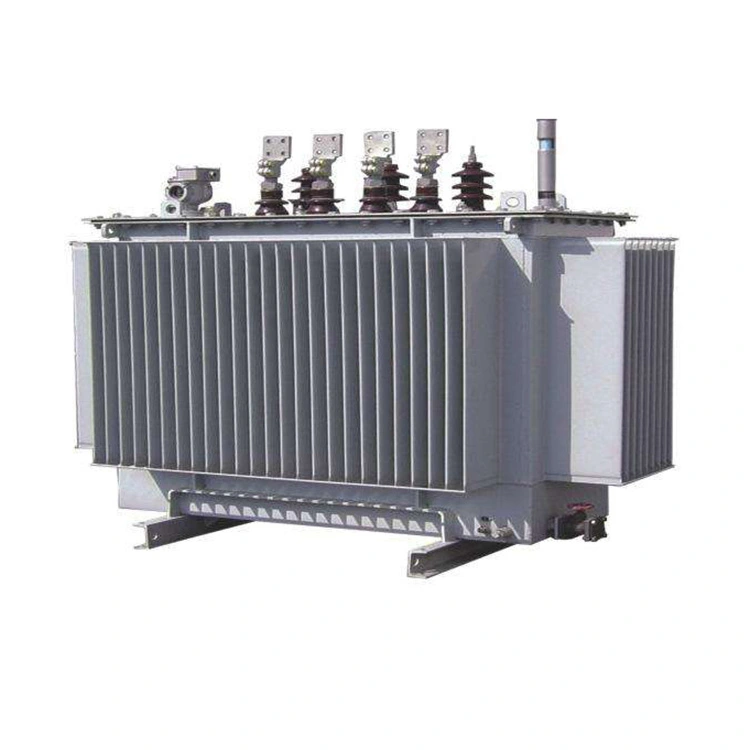

11kv 1000 Kva på Load Tap Change Power Transformator

Wenzhou Xifa Electric Power Equipment Co., Ltd. är ett pålitligt företag med 20 års erfarenhet av 11kv 1000 kva på produktion av krafttransformatorer för lasttappbyte. Professionellt har vi bildat ett ingenjörsteam som ansvarar för designen av transformatorer, för att säkerställa en säker och effektiv drift. Under tiden kontrollerar en grupp kvalificerade arbetare strikt kvaliteten under produkttillverkningsprocessen. Under loppet av tjugo år har det praktiskt taget inga efterförsäljningsproblem och det har fått ett mycket gott rykte i Kina.

Skicka förfrågan

Produktbeskrivning

Kärnan i 11kv 1000 kva på krafttransformatorn för lasttappbyte använder alla högkvalitativa spannmålsorienterade kallvalsade silikonstålplåtar. Strukturen är helt lutande och utan hål, och kärnan är flernivåstegad form, med tre eller fem sömmar. Luftförlusten och ljudet är lågt. Den rullade kärnan rullas direkt med hjälp av specialutrustning, utan sömmar, vilket minskar det magnetiska motståndet och resulterar i låg luftförlust.

Lindningar använder koppartråd av hög kvalitet. De tillverkas genom att dra syrefria kopparstavar eller kopparspolar. Dess former inkluderar cylindriska, nya spiral- och delade typer, etc, vilket säkerställer att 11kv 1000 kva på krafttransformatorn har tillräcklig elektrisk styrka, mekanisk styrka och värmeavledningskapacitet.

Oljetanken är gjord av högkvalitativa stålplåtar som är sammansvetsade. Värmeavledningskomponenterna använder kylflänsar av chiptyp, expansions kylflänsar eller wellpappoljetankar. Oljetanken genomgår tillförlitliga tätningstest i fabriken. Efter att de inre och yttre ytorna är syratvättade och fosfaterade, målas 11kv 1000 kva på krafttransformatorn för lindningsbyte med tre bas- och en ytbeläggning, som är både korrosionsbeständig och elegant.

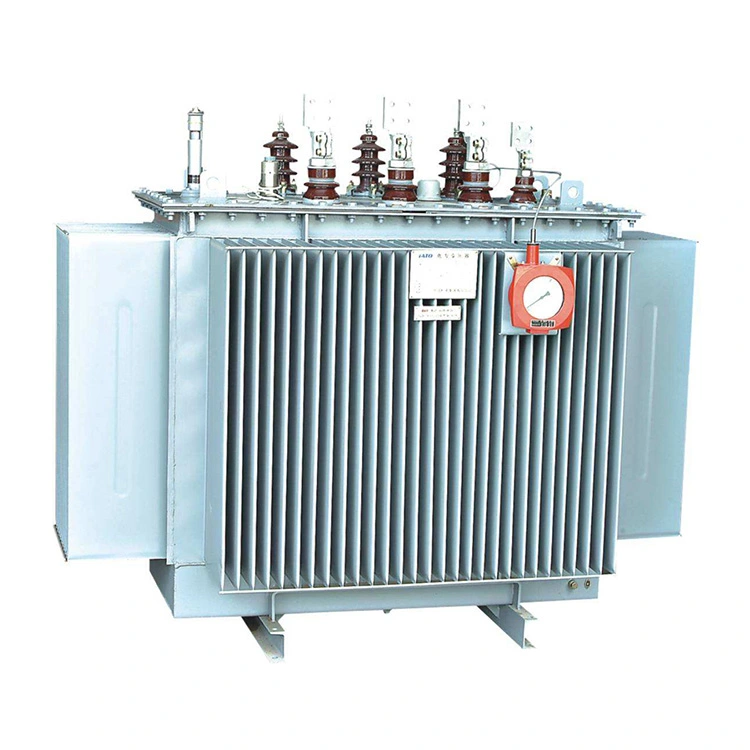

11kv 1000 Kva On Load Tap Change Power Transformer

Teknisk specifikation:

Produktnamn	11kv 1000 kva på lasttappbyte krafttransformator
Högspänning	11 kV
Knacka	±4×2,5 %
Låg spänning	0,4 kV
Anslut grupp	Yyn0; Dyn11
Tom lastström	0,6 %
Förlust utan belastning	≤0,8 kW
Lastförlust	≤10,3 kW
Impedansspänning	4,5 %

F: Varför används kiselstålplåtar som kärnan i 11kv 1000 kva på krafttransformatorer för belastningsuttag?

S: De vanliga transformatorkärnorna är vanligtvis gjorda av silikonstålplåtar. Kiselstål är en typ av stål som innehåller kisel, med kiselhalten från 0,8 % till 4,8 %. Att använda kiselstål som kärnan i en transformator beror på att kiselstål i sig är ett mycket magnetiskt material. I en spänningssatt spole kan den generera en stor magnetisk induktionsintensitet och därigenom minska transformatorns volym.

Vi vet att krafttransformatorn på 11kv 1000 kva på lindningsbyte i verkligheten fungerar under växelström. Effektförlust uppstår inte bara i spolens motstånd utan finns även i järnkärnan på grund av den alternerande elektromagnetiska påverkan. Effektförlusten i järnkärnan kallas vanligtvis "järnförlust", och den orsakas av två orsaker: den ena är "hysteresförlust", och den andra är "virvelströmsförlust".

Hysteresförlust är den järnförlust som genereras av kärnan under magnetisering på grund av hysteresfenomenet. Storleken på denna förlust är proportionell mot den yta som omges av materialets magnetiska hysteresloop. Den magnetiska hysteresöglan av kiselstål är smal, så att använda den som kärna i en transformator resulterar i mindre hysteresförluster, vilket avsevärt minskar uppvärmningsgraden.

Samtidigt, på grund av närvaron av kiselelement, kan kiselstål avsevärt öka resistiviteten hos järnkärnmaterialet, effektivt undertrycka de inducerade virvelströmmarna som genereras av det alternerande magnetfältet inuti järnkärnan, och kraftigt minska virvelströmsförlusterna.

Den laminerade och staplade strukturen av kiselstålplåtar, i kombination med deras egna lågförlustegenskaper, gör att 11kv 1000 kva på belastningsuttagstransformatorns järnkärna har en lägre temperaturökning under strömfrekvens AC-förhållanden och fungerar mer energieffektivt och stabilt.
