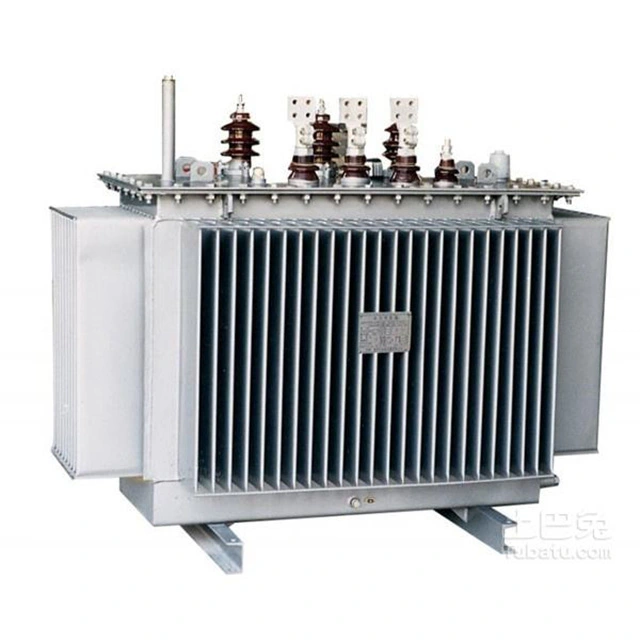

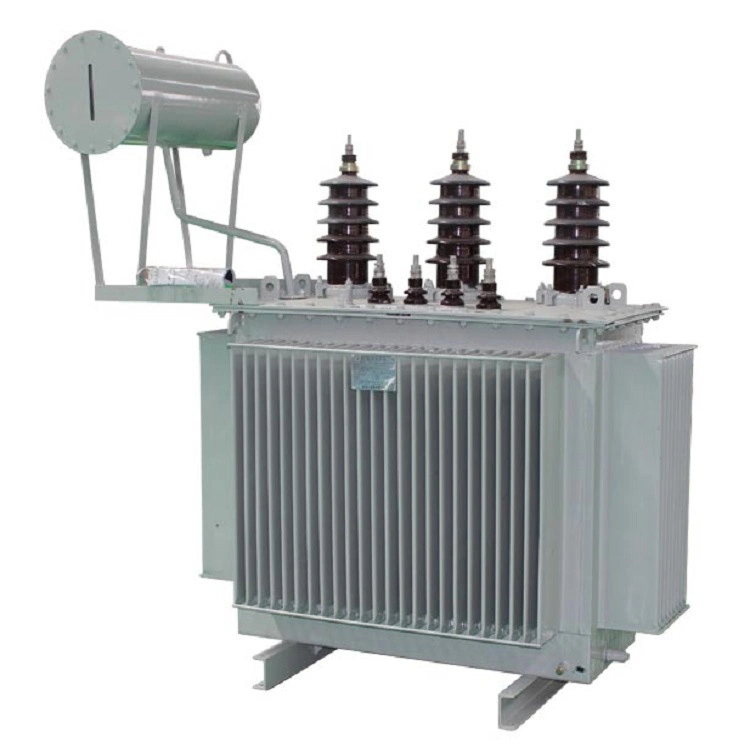

500kva Distribution Elkraft Transformator

500kva distributionselektrisk krafttransformator har följande viktiga fördelar: avancerad isoleringsteknik för ökad säkerhet. Låg bullerdrift och minimalt underhållsbehov. Den är speciellt utformad för effektiv drift i kommersiella och industriella miljöer, med en kapacitet på 500kVA som erbjuder både kostnadseffektivitet och miljöprestanda.

Användare kan välja aluminiumlindningar för att uppnå en balans mellan kostnad och effektivitet, eller kopparlindningar för bättre ledningsförmåga, lägre förluster och överlägsen värmebeständighet.

Temperaturhöjningen kan väljas till 150℃, 115℃ eller 80℃. Den senare kan förbättra effektiviteten och förlänga isoleringens livslängd under höga omgivningstemperaturer eller kontinuerliga belastningar, och kan använda material upp till 220°C eller högre kvaliteter.

Kapslingstyperna av 500kva-distributionstransformatorer inkluderar ventilerade NEMA 1-kapslingar lämpliga för torra inomhusmiljöer, NEMA 3R-kapslingar med regntäta höljen lämpliga för utomhus/fuktiga miljöer, och helt slutna kapslingar lämpliga för dammsäkra, fuktsäkra, korrosiva eller farliga områden.

Teknisk parameter:

Varför inte använda en hel bit kiselstål som kärna, istället för att bearbeta det till en plåt?

Detta beror på att en arkliknande kärna kan minska en annan typ av järnförlust "virvelströmsförlust". När 500kva-distributionsströmtransformatorn fungerar finns det en växelström i spolen och det magnetiska flödet som den genererar är naturligt växelström. Detta föränderliga magnetiska flöde genererar en inducerad ström i järnkärnan. Den inducerade strömmen som genereras i järnkärnan cirkulerar i ett cirkulärt mönster inom planet vinkelrätt mot det magnetiska flödet, så det kallas en virvelström. Virvelströmsförlust gör också att järnkärnan värms upp.

För att minska virvelströmsförlusten tillverkas 500kva distributionstransformatorns järnkärna genom att stapla ömsesidigt isolerade kiselstålplåtar, så att virvelströmmen flyter i en smal, långsträckt krets genom ett mindre tvärsnitt, vilket ökar motståndet på virvelströmsbanan. Samtidigt ökar kislet i kiselstålet materialets resistivitet, vilket också spelar en roll för att minska virvelströmmen.

För 500kva distributionstransformatorkärnor väljs vanligtvis 0,35 mm tjocka kallvalsade silikonstålplåtar. Beroende på storleken på den nödvändiga kärnan skärs den till långa ark. I teorin, för att minska virvelströmmen, ju tunnare kiselstålplåten är och ju smalare de överlappande plåtremsorna är, desto bättre blir effekten. Detta minskar inte bara virvelströmsförlusten, sänker temperaturhöjningen, utan sparar också materialet i silikonstålplåtar.

Men när man tillverkar transformatorkärnor av kiselstål är det inte bara baserat på de ovannämnda fördelaktiga faktorerna, eftersom att göra järnkärnan på detta sätt kommer att avsevärt öka arbetstiden och minska den effektiva tvärsektionen av järnkärnan. Därför, när du gör transformatorkärnor med silikonstålplåtar, är det nödvändigt att överväga den specifika situationen, väga för- och nackdelar och välja den optimala storleken.
