AC trefas säkringsbrytare

Varje växelström trefas säkringsbrytare tillverkad i Wenzhou XiFa Electric Power Equipment Co., Ltd kan ge en tydlig synlig brytpunkt, säker isolering av kretsar och skydd mot kortslutning och överbelastning. Denna uppmärksamhet på designdetaljer minimerar riskerna under underhåll och daglig drift. Samtidigt tillhandahåller WenZhou XiFa teknisk support, installationsvägledning och snabba svarstjänster för varje såld växelström trefas säkringsbrytare, för att säkerställa att kunder får både högkvalitativa brytare och pålitligt stöd under produktens livscykel.

Skicka förfrågan

Produktbeskrivning

En växelström trefas säkringsbrytare kombinerar funktionerna hos en isolator och en säkring, och erbjuder både kretsseparation och överströmsskydd. Dess strukturella egenskaper och fördelar kan sammanfattas enligt följande:

Strukturella egenskaper hos växelströms trefas säkringsbrytare:

1. Kontaktdesign: Den rörliga kontakten antar en välvd struktur, upphöjd i mitten för att matcha kontaktutrymmets bredd. Detta säkerställer en tillförlitlig ledningsbana när den paras ihop med den fasta kontakten.

2.Integrerad säkring: Utrustad med inbyggda säkringar som ger överströmsskydd. När strömmen överstiger märkvärdet smälter säkringselementet, vilket omedelbart kopplar ur kretsen.

3. Mekanisk förregling: Skaftet är kopplat till handtaget och en fjäderenergilagringsmekanism säkerställer snabb omkoppling. Arbetshastigheten och kraften förblir konsekvent, oberoende av manuell ansträngning.

4. Skyddshölje: Höljet är tillverkat av glasfiberförstärkt harts, som erbjuder utmärkt dielektrisk styrka och pålitlig isoleringsprestanda.

Fördelar med växelström trefas säkringsbrytare:

1. Omfattande skydd: Kombinerar brytarens isolerande funktion med överströmsskyddet för en säkring, vilket säkerställer snabb respons på kortslutningar och överbelastningar.

2. Säker och pålitlig: Hög brytkapacitet, starka strömbegränsande egenskaper och mekaniska förreglingsfunktioner förbättrar driftsäkerheten.

3. Enkelt underhåll: Den modulära säkringsdesignen möjliggör ett snabbt byte av säkringselement efter ett fel, utan att behöva byta hela enheten.

4.Kostnadseffektiv: Väl lämpad för lågspänningstillämpningar såsom padmonterade transformatorer, och erbjuder stabil prestanda till en relativt låg kostnad.

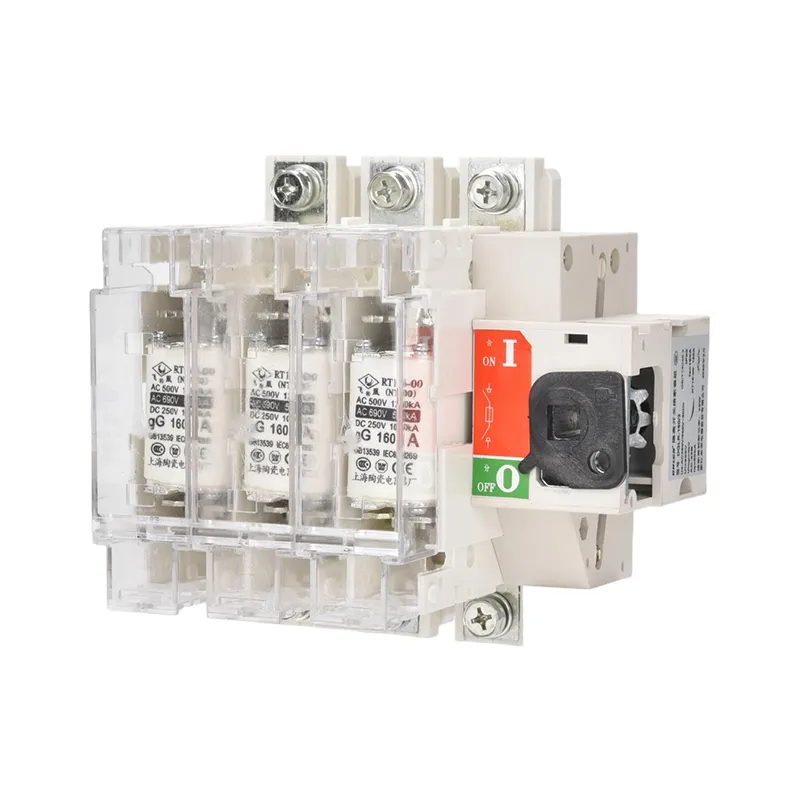

AC Three Phase Fuse Isolator Switch

Produktparameter:

Ramström A	Märkström för säkring (A)	Säkringsläge
63	10, 20, 30, 40, 50, 63	00C
160	63, 80, 100, 125, 160	0
250	160	0
250	200, 250	1
400	300, 315, 400	2
630	400, 500, 630	3

fronttypen

Typ	Storlek på säkring	Ramstorlek och installationsstorlek
GLR-63～400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0~00C	152	118	20–30	117				159	145	106	5.4	62.5	32
63A/4	0~00C	184	118	20–30	117				159	145	106	5.4	62.5	32
160A/3	0–00	164	162	28–30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0–00	200	162	28–30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28–30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28–30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28–30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28–30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

Typ	Storlek på säkring	Ramstorlek och installationsstorlek
GLR-400～630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

Aside Type

Typ	Storlek på säkring	Ramstorlek och installationsstorlek
GLR-63～400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0~00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0~00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0–00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0–00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

Typ	Storlek på säkring	Ramstorlek och installationsstorlek
GLR-400～630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

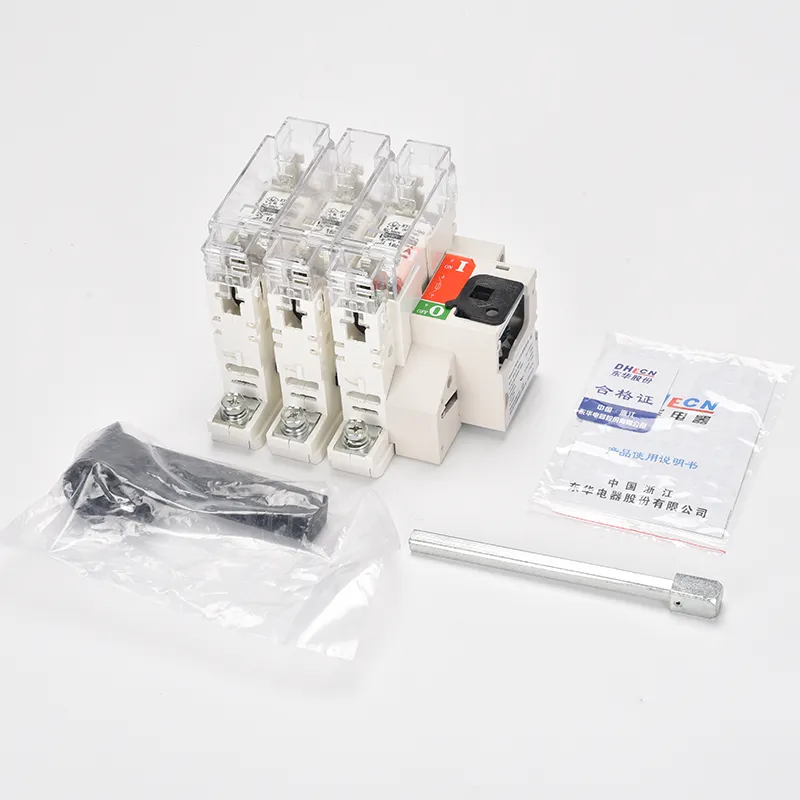

AC Three Phase Fuse Isolator Switch

Produktunderhåll:

F: Hur fungerar säkringen i AC trefas säkringsbrytare?

S: Säkringselementet smälter när strömmen överskrider den nominella gränsen, vilket bryter kretsen omedelbart. Detta skyddar kablar, transformatorer och utrustning från skador orsakade av överbelastning eller kortslutning.

F: Vilka säkerhetsfunktioner ingår i växelströms trefas säkringsbrytare?

S: En tydligt synlig brytpunkt säkerställer att operatörerna kan se frånkopplingen. Mekaniska förreglingar förhindrar osäkra operationer och säkringselementet ger omedelbart felskydd.

F: Hur enkelt är underhållet?

S: Underhållet är enkelt. Säkringsmodulen är utbytbar, vilket innebär att stilleståndstiden är minimal och reservdelar är billiga jämfört med mer komplexa enheter.
