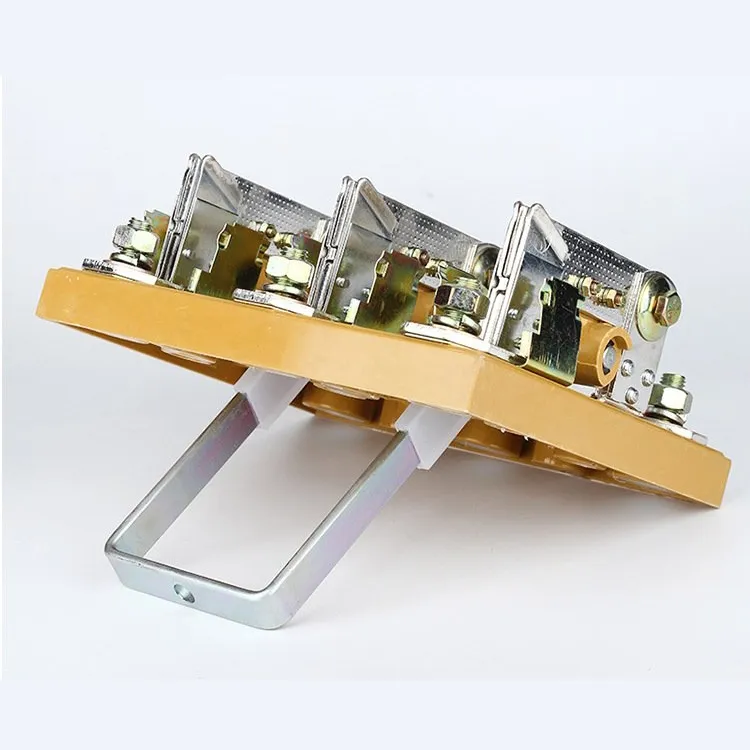

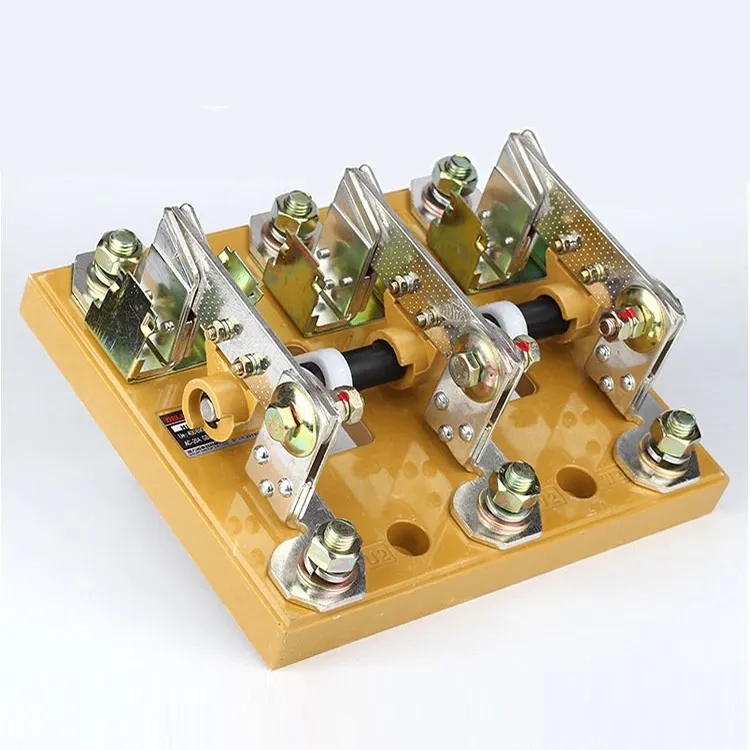

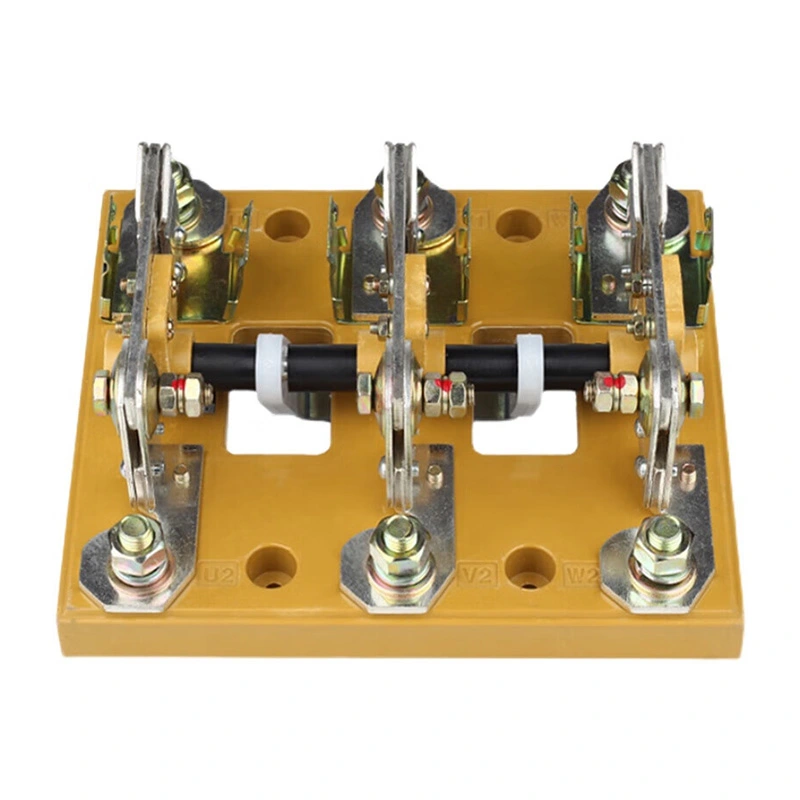

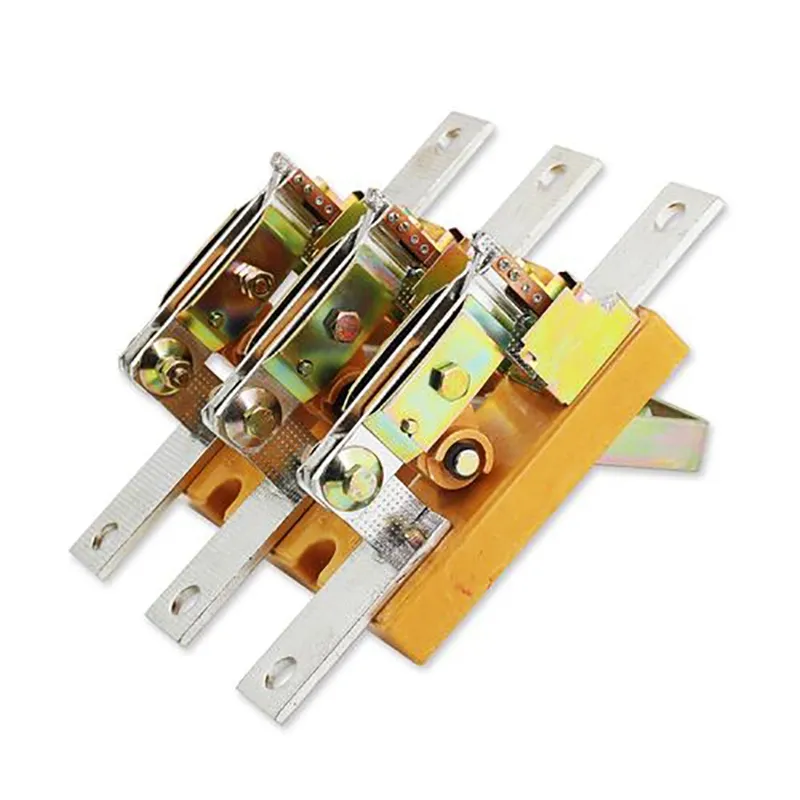

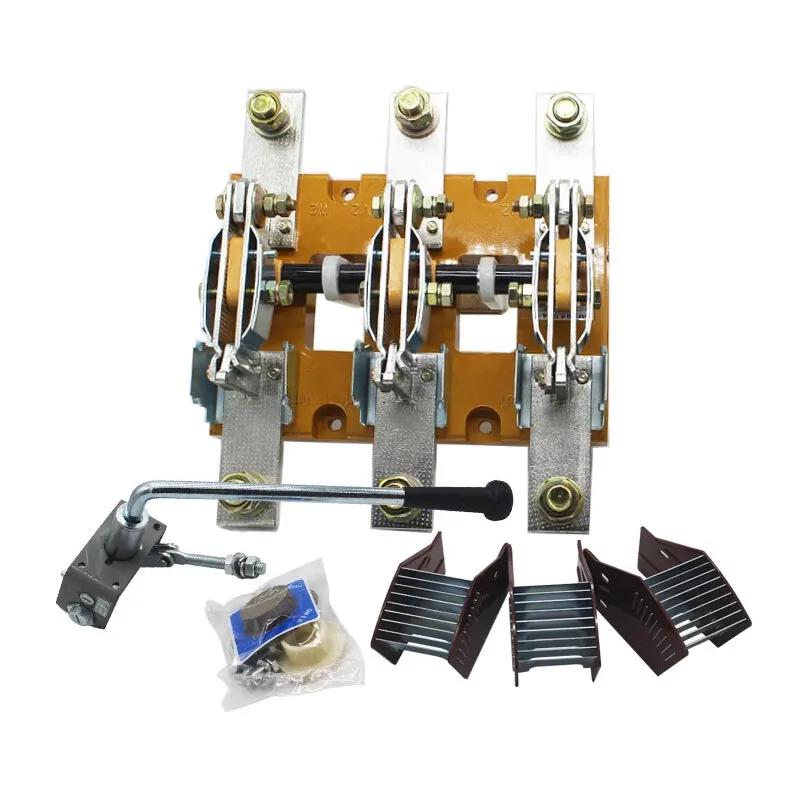

100 Amp 4-polig isolatorbrytare

Wenzhou XiFa Electric Power Equipment Co., Ltd är en pålitlig fabrik för att tillverka solida 100 amp 4-poliga isolatorbrytare. Företaget använder epoxiharts eller härdplast som isoleringsmaterial för att ge effektiv isolering mellan ledande delar och förhindra fas till fas kortslutning. Och kontakten kan vara koppar med hög ledningsförmåga eller silverpläterad kopparlegering för att säkerställa tillförlitlig anslutning och frånkoppling av kretsen, med silverplätering som minskar motstånd, uppvärmning och oxidation. Dessutom, för varje såld 100 amp 4-polig isolatorbrytare, kommer det tekniska teamet att svara på frågor från kunder inom 24 timmar.

Skicka förfrågan

Produktbeskrivning

En 100 ampere 4-polig isolatorbrytare är en elektrisk omkopplingsenhet utformad för att koppla bort kretsar och stänga av strömförsörjningen. Den består av fyra separata poler, inklusive två ingångsterminaler och två utgångsterminaler. Genom att tillhandahålla en tillförlitlig frånkoppling säkerställer den 100 ampere 4-poliga brytaren säkerheten för både personal och utrustning.

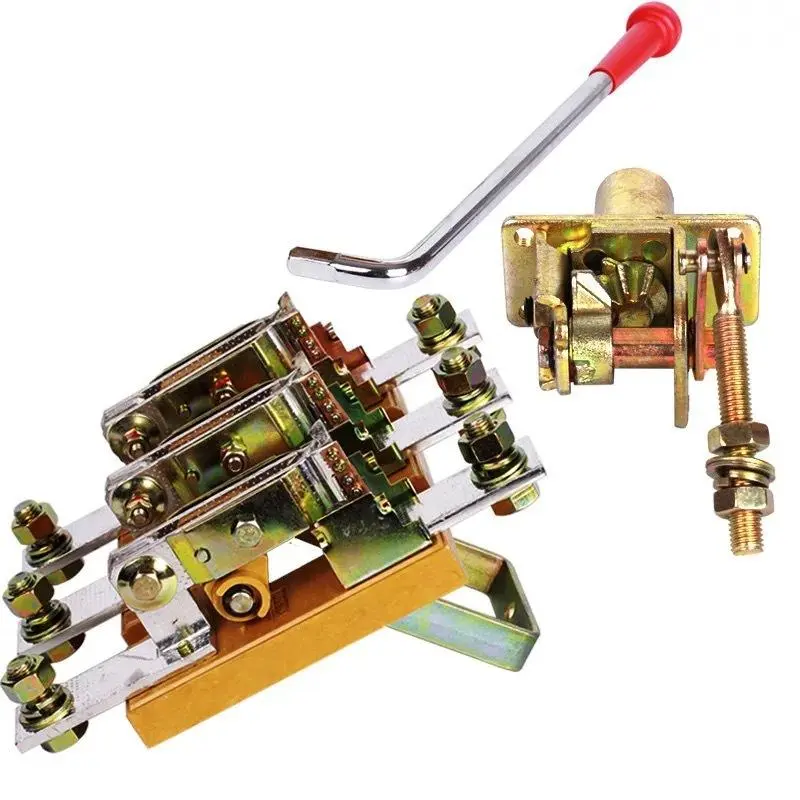

Den 100 ampere 4-poliga isolatorbrytaren består vanligtvis av tre huvuddelar: höljet, manövermekanismen och de elektriska komponenterna. Kapslingen är tillverkad av isoleringsmaterial för att förhindra strömläckage och elektriska stötar. Manövermekanismen gör att omkopplaren kan öppnas eller stängas manuellt, medan de elektriska komponenterna inkluderar poler, anslutningsterminaler och andra ledande element.

Vanliga tillämpningar av 100 amp 4-polig isolatorbrytare:

1. Kraftsystem: Den 100 ampere 4-poliga isolatorbrytaren används ofta i transformatorstationer och distributionsnätverk och kopplar bort eller omdirigerar strömflödet, vilket hjälper till att upprätthålla en säker och stabil drift av nätet.

2. Industriella installationer: Tillämpad i maskinstyrning och automationssystem, 100 amp 4-polig isolator ger säker frånkoppling av ström under underhåll, vilket säkerställer både arbetare och utrustningsskydd.

3.Transportsystem: I järnvägar, tunnelbanor och annan transportinfrastruktur används växeln för att isolera elektriska kretsar, vilket säkerställer säkerheten för passagerare, personal och utrustning.

100 Amp 4 Pole Isolator Switch

Produktionsparameter:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrisk styrka (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Arbetsström le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Motoreffekt (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Tillverknings- och brytkapacitet
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(KA toppvärde)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mekanisk livslängd (tider)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrisk livslängd (tider)
Ue=660V Märkström le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Vikt (kg)
3 stolpar	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 stolpar	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Arbetsmoment (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Typ		Ramstorlek (mm)						installationsstorlek (mm)
Typ		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

Typ	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

100 Amp 4 Pole Isolator Switch

Vanliga frågor om produktion:

F: Vad är en 100 ampere 4-polig brytare?

S: Det är en manuell strömbrytare utformad för att säkert koppla bort ett fyrtrådssystem, vanligtvis trefas plus noll, från strömförsörjningen. Klassad till 100 ampere, ger den en synlig och pålitlig isoleringspunkt för underhålls- och säkerhetsändamål.

F: Hur skiljer sig en 100 ampere 4-polig brytare från en 100 amp 3-polig isolator?

S: En 3-polig isolator kopplar bara bort de trefasiga ledningarna. En 4-polig isolator kopplar bort de tre faserna och nollan samtidigt, vilket säkerställer total kretsisolering. Detta minskar risken för restströmsflöde och ger högre säkerhet i vissa applikationer.

F: Vilka är de största fördelarna med att använda en 100A 4-polig brytare?

S: De viktigaste fördelarna inkluderar fullständig frånkoppling av faser och noll, en kompakt design som sparar utrymme, enkel installation och hög tillförlitlighet. Det ger en tydlig, synlig brytpunkt som ökar säkerheten vid underhåll.
