100a trippelpolig 3-fas säkrad isolatorbrytare

För att ge en smidig användarupplevelse använder Wenzhou XiFa Electric Power Equipment Co., Ltd inte bara förstklassigt råmaterial på varje 100a trippelpolig 3-fas smält isolatorbrytare, som att anta flamskyddad teknisk plast på slangar för att ge bättre prestanda vad gäller mekanisk styrka och isoleringsskydd, utan genomgår också nödvändiga fabrikstester för varje sådan 3-fas strömbrytare som 3-fas strömbrytare. isolationsresistansmätning för att bekräfta dielektrisk prestanda och driftkonsistens och förreglingstest för att verifiera säker och pålitlig mekanismprestanda.

Skicka förfrågan

Produktbeskrivning

Funktioner hos en 100a trippelpolig 3-fas säkringsbrytare

1. Strömisolering: När elektriska ledningar kräver inspektion eller underhåll, kopplar den 100a trippelpoliga 3-fas särade isolatorbrytaren från strömförsörjningen för att garantera arbetarnas säkerhet.

2.Power Control: Det gör det möjligt att slå på eller av kretsen, upprätthålla normal och tillförlitlig systemdrift.

3.Felavbrott: Vid kortslutning eller överbelastning smälter säkringselementet, strömbryter och skyddar motorer och annan ansluten utrustning från elektriska skador.

4. Krets- och utrustningsskydd: Genom att skydda mot onormala förhållanden hjälper strömbrytaren till att upprätthålla kretsstabilitet och förlänger livslängden för kablar och utrustning.

Egenskaper hos en 100a trippelpolig 3-fas säkringsbrytare

1. Integrerad design: Kombinerar funktionerna hos en säkring och en isolator i en enhet, vilket ger hög tillförlitlighet.

2. Kompakt konstruktion: Liten i storlek, lätt att installera och platsbesparande.

3. Enkelt byte av säkring: Omkopplaren och säkringen är separata komponenter, vilket gör säkringsbyte snabbt och bekvämt.

4.Brett tillämpbarhet: Lämplig för användning över olika lågspänningskretsar.

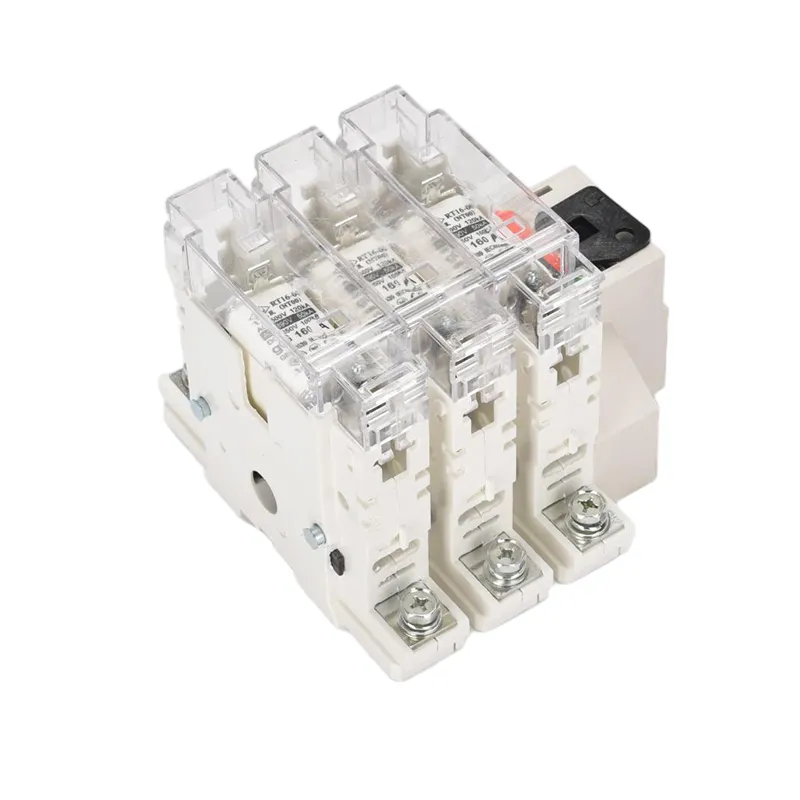

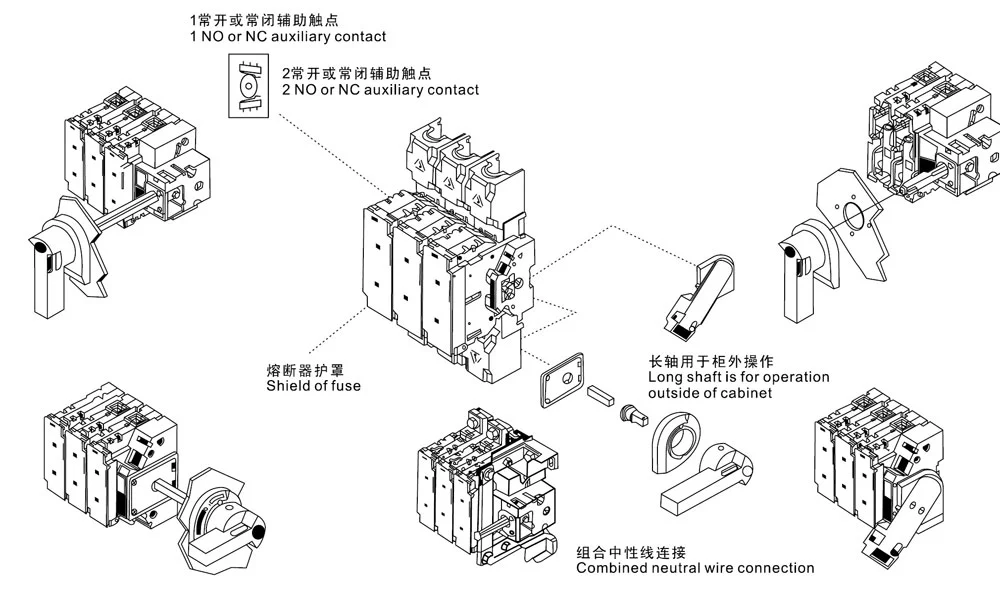

100a Triple Pole 3 Phase Fused Isolator Switch

Produktparameter:

Ramström A	Märkström för säkring (A)	Säkringsläge
63	10, 20, 30, 40, 50, 63	00C
160	63, 80, 100, 125, 160	0
250	160	0
250	200, 250	1
400	300, 315, 400	2
630	400, 500, 630	3

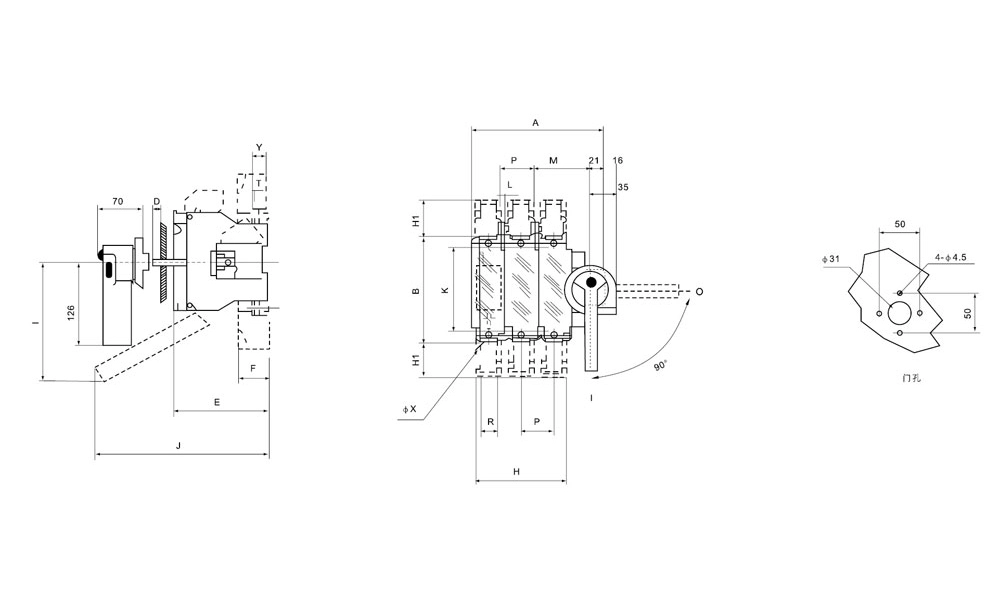

fronttypen

Typ	Storlek på säkring	Ramstorlek och installationsstorlek
GLR-63～400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0~00C	152	118	20–30	117				159	145	106	5.4	62.5	32
63A/4	0~00C	184	118	20–30	117				159	145	106	5.4	62.5	32
160A/3	0–00	164	162	28–30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0–00	200	162	28–30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28–30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28–30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28–30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28–30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

Typ	Storlek på säkring	Ramstorlek och installationsstorlek

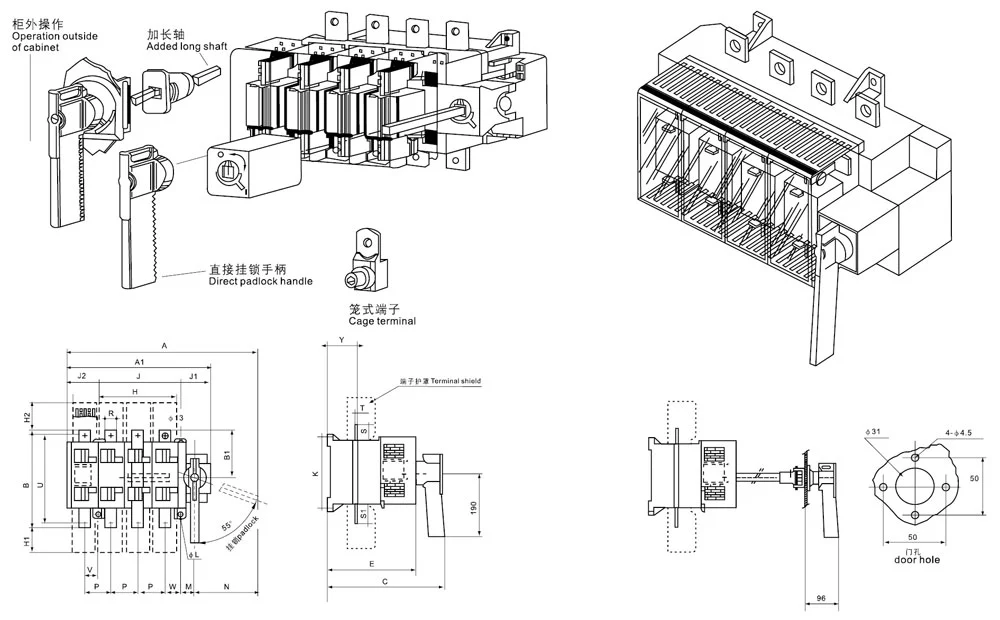

GLR-400～630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

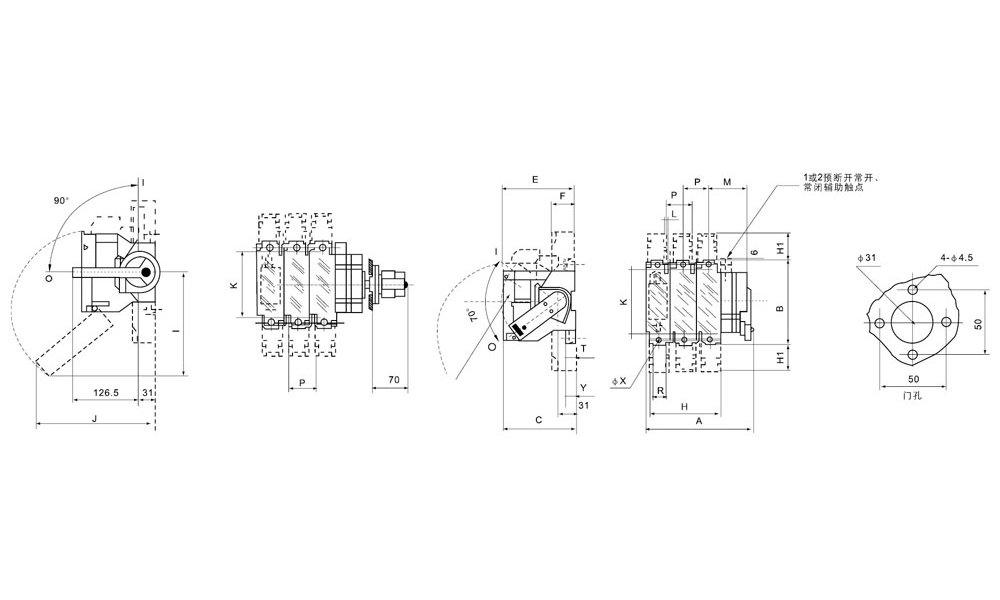

Aside Type

Typ	Storlek på säkring	Ramstorlek och installationsstorlek
GLR-63～400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0~00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0~00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0–00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0–00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

Typ	Storlek på säkring	Ramstorlek och installationsstorlek

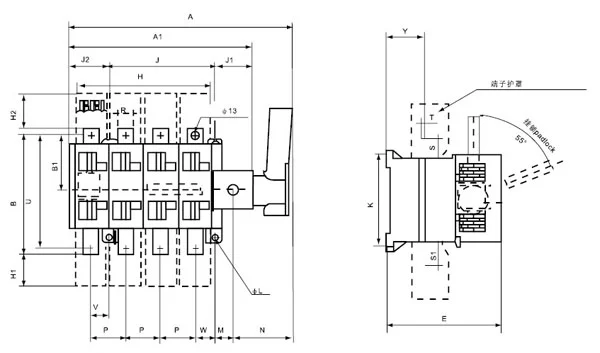

GLR-400～630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

100a Triple Pole 3 Phase Fused Isolator Switch

Vanliga frågor om produkter:

F: Vilken typ av säkringar används i den 100a trippelpoliga 3-fas säkringsbrytaren?

S: Säkringslänkar med hög brytkapacitet (HBC), vanligtvis klassade för lågspänningstillämpningar, används. Dessa säkringar är utformade för att bryta felströmmar snabbt och tillförlitligt, vilket säkerställer skydd för nedströmsutrustning.

F: Vilka är de huvudsakliga materialen som används i konstruktionen av en 100a trippelpolig 3-fas säkringsisolator?

S: Huset är vanligtvis tillverkat av flamskyddad termoplast eller stålplåt, kontakterna är koppar- eller silverpläterad koppar för bättre ledningsförmåga, och säkringskropparna är gjorda av keramisk eller förstärkt kompositisolering. Manöverhandtaget är ofta av metall med ett skyddande plastkåpa.

F: Är den 100a trippelpoliga 3-fas säkrade isolatorbrytaren lämplig för utomhusinstallation?

S: Ja, men den måste installeras i en kapsling med lämplig IP-klassning (som IP65 eller högre) för att tåla damm, fukt och utomhusförhållanden.
