I ett livligt datacenter fyllt med tusentals servrar måste varje watt ström som förbrukas övervakas med precision. Anläggningschefen förlitar sig på ett nätverk av mätare för att spåra energianvändning, identifiera ineffektivitet och fördela kostnader. I hjärtat av var och en av dessa mätare ligger enStrömtransformator CT—en anspråkslös sensor som tyst utför en av de mest kritiska uppgifterna inom elektrisk mätning. Utan denna komponent skulle noggrann effektövervakning vara nästan omöjlig. Strömtransformatorer är den väsentliga bryggan mellan kraftdistributionsvärlden med hög spänning och hög ström och den känsliga elektroniken med låg effekt i moderna mätsystem.
Så vad gör en strömtransformator CT till nyckelsensorn för elektriska mätsystem? Svaret ligger i tre grundläggande förmågor: exakt strömmätning över ett brett dynamiskt område, fullständig galvanisk isolering mellan primärkretsen och mätutrustningen, och förmågan att tillhandahålla en standardiserad, lågströmsutgång som enkelt bearbetas av mätare och skyddsreläer. Den här artikeln kommer att utforska designprinciperna, prestandaegenskaperna och tillämpningsöverväganden som gör strömtransformatorer oumbärliga vid elektrisk mätning. Från fysiken för magnetisk induktion till de praktiska utmaningarna med noggrannhet och mättnad, kommer vi att dissekera tekniken som gör det möjligt för dessa enheter att leverera tillförlitliga mätningar i allt från submetrar för bostäder till högspänningstransformatorstationer.

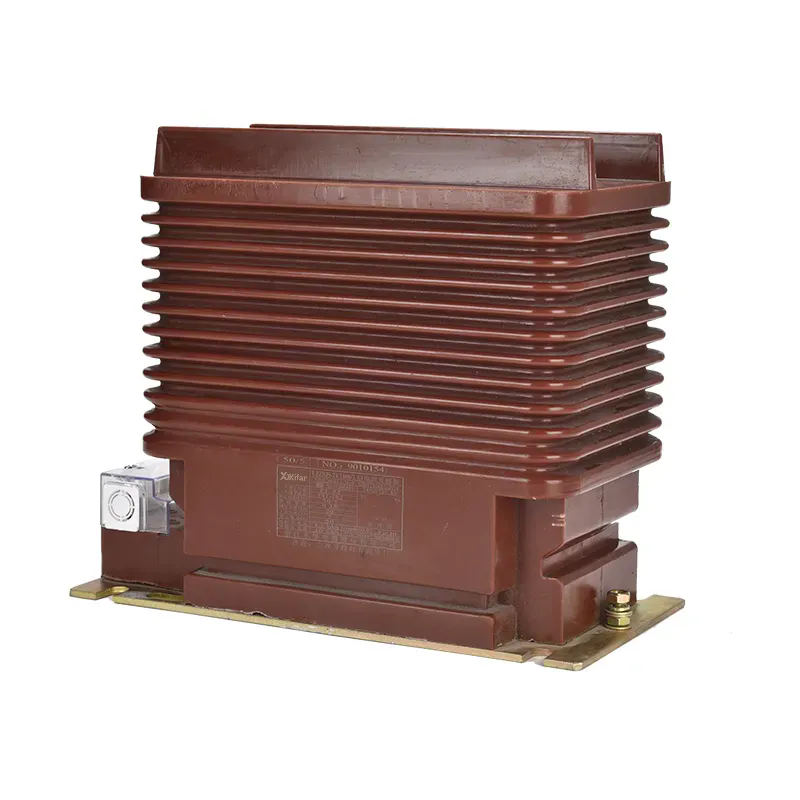

En strömtransformator CT är en typ av instrumenttransformator utformad för att producera en reducerad, exakt skalad ström som är proportionell mot strömmen som flyter i en primärledare. Det är en passiv enhet som fungerar på principen om elektromagnetisk induktion. Den primära ledaren - tråden som bär strömmen som ska mätas - passerar genom CT: s kärna, som vanligtvis är en ring av högpermeabilitet magnetiskt material som kiselstål eller en nanokristallin legering. Denna primära ledare fungerar som en envarvs primärlindning. Den sekundära lindningen, som består av många varv av isolerad koppartråd lindad runt kärnan, tillhandahåller utströmmen. När växelström flyter genom primärledaren skapar det ett varierande magnetiskt flöde i kärnan. Detta flöde inducerar en ström i sekundärlindningen som är proportionell mot primärströmmen, skalad med varvförhållandet.
Föreställ dig en strömtransformator som en precisionsvåg som mäter en elefants vikt genom att väga ett litet representativt prov. Den primära strömmen är elefanten - stor och svårhanterlig. Sekundärströmmen är det lilla provet – lätt att mäta och säkert att hantera. CT:ns varvförhållande bestämmer skalfaktorn. Till exempel betyder en 1000:5 CT att när 1000 ampere flödar genom den primära, kommer 5 ampere att flöda genom den sekundära kretsen. Denna standardiserade 5 A (eller 1 A) sekundära utgång gör att mätare, reläer och annan övervakningsutrustning kan tillverkas som standardiserade, utbytbara enheter, utan att behöva designas för de höga strömmarna och spänningarna i primärkretsen. Detta är den grundläggande anledningen till att Current Transformer CT är ryggraden i modern elektrisk mätning.
Kärnmaterialet är en kritisk faktor för CT:s prestanda. Kärnan måste ha hög permeabilitet för att effektivt koncentrera det magnetiska flödet, och den måste ha låg hysteres för att minimera förluster. Kärnan måste också ha en linjär magnetiseringskurva för att säkerställa att förhållandet mellan primär- och sekundärströmmar förblir konstant över hela strömområdet. PåWenzhou Xifa Electrical Equipment Co., Ltd.,vi tillverkar Current Transformer CT-kärnor av högkvalitativt kornorienterat kiselstål, utvalt för dess utmärkta magnetiska egenskaper och låga koercitivitet. Vår fabriks erfarenhet av kärndesign och lindningsteknik säkerställer att våra nuvarande transformatorer levererar tillförlitliga, exakta prestanda över ett brett spektrum av applikationer.
Säkerhet är den främsta anledningen till att strömtransformatorer används i mätapplikationer. Att direkt ansluta en mätare till en högströms- och högspänningskrets skulle vara utomordentligt farligt. Mätaren skulle behöva klassificeras för den fulla primärspänningen (som kan vara hundratals kilovolt) och ström (som kan vara tusentals ampere). Detta skulle vara fysiskt stort, oöverkomligt dyrt och i sig farligt. Current Transformer CT löser detta problem elegant genom att tillhandahålla galvanisk isolering. Det finns ingen direkt elektrisk koppling mellan primärkretsen och sekundärkretsen. Primären är separerad från sekundären genom isoleringen av kärnan och det fysiska avståndet mellan lindningarna. Denna isolering säkerställer att mätaren och operatören inte utsätts för de farliga spänningarna och strömmarna i primärsystemet.
Den sekundära kretsen i en strömtransformator CT är designad för att vara säker att arbeta med. Den typiska sekundära utgången är antingen 5 A eller 1 A, som lätt hanteras av standardmätare och skyddsreläer. Spänningen över de sekundära terminalerna hålls också låg. Denna säkerhetsaspekt är inte bara en bekvämlighet; det är ett grundläggande säkerhetskrav. Den sekundära kretsen på en CT får aldrig öppnas medan den primära är spänningssatt. Om den sekundära kretsen är öppen kommer den höga impedansen hos de sekundära terminalerna att göra att kärnflödet stiger till farliga nivåer, vilket genererar en hög spänning som kan vara dödlig för personal och förstörande för utrustning.
För mätningstillämpningar är denna säkerhet avgörande. En strömtransformator CT gör att en mätare kan installeras säkert på en plats som är bekväm för avläsning och underhåll. Mätaren kan placeras i en panel, monteras på en vägg eller till och med placeras på avstånd från primärkretsen. Detta är särskilt viktigt i moderna datacenter, industrianläggningar och kommersiella byggnader där centraliserade energiledningssystem kräver noggrann mätning vid flera punkter. Vår fabrik i Xifa designar sin strömtransformator CT med säkerhet i åtanke, med högkvalitativa isoleringsmaterial och robust konstruktion för att säkerställa tillförlitlig isolering under produktens livslängd.
För alla mätapplikationer är noggrannhet den mest kritiska prestandaparametern. Noggrannheten hos en strömtransformator CT uttrycks i termer av dess noggrannhetsklass, som definierar det tillåtna felet i förhållandet mellan primär- och sekundärströmmarna och den tillåtna fasförskjutningen. Noggrannhetsklassen anges av en kombination av en bokstav och en siffra. För mätningstillämpningar är de vanligaste noggrannhetsklasserna 0,1, 0,2, 0,5, 1 och 3. Siffran anger det maximala procentuella felet vid märkström. Till exempel har en klass 0,5 CT ett maximalt förhållandefel på 0,5 % vid märkströmmen.
Fasförskjutningen är också kritisk för exakt effektmätning. I ett trefassystem kan fasfel i CT:erna orsaka betydande fel i mätningen av aktiv och reaktiv effekt. Noggrannhetsklassen definierar också den maximala fasförskjutningen. Till exempel har en klass 0,5 CT en maximal fasförskjutning på 20 minuter (0,33 grader). Noggrannhetsklassen mäts vid en specifik belastning (belastning) och vid en specifik procentandel av märkström (vanligtvis 100%). Noggrannheten för en CT är inte konstant över hela dess intervall; den är vanligtvis mest exakt vid märkströmmen och försämras vid mycket låga strömmar och vid strömmar över märkvärdet.
Följande tabell sammanfattar noggrannhetsklasserna och deras typiska mätningstillämpningar.
| Noggrannhetsklass | Max förhållande fel | Max fasförskjutning | Typisk tillämpning |
| 0.1 | 0,1 % | 5 minuter | Precisionsmätning, kalibrering, standarder |
| 0.2 | 0,2 % | 10 minuter | Hög noggrann intäktsmätning |
| 0.5 | 0,5 % | 20 minuter | Kommersiell och industriell mätning |
| 1.0 | 1,0 % | 60 minuter | Allmän mätning |
| 3.0 | 3,0 % | Ej specificerat | Endast indikation |
Att välja rätt noggrannhetsklass är ett avgörande beslut. För intäktsmätningsapplikationer, där måtten används för fakturering, är en högre noggrannhet (0,1 eller 0,2) väsentlig. För submätning och allmän övervakning räcker vanligtvis en klass 0,5 eller 1,0 CT. Den erforderliga noggrannhetsklassen beror också på mätarens belastning. Mätaren måste ha en tillräckligt låg belastning för att säkerställa att CT fungerar inom dess specificerade noggrannhetsgränser. På Wenzhou Xifa Electrical Equipment Co., Ltd. erbjuder vi ett komplett utbud av strömtransformator-CT-noggrannhetsklasser för att passa våra kunders behov, från högnoggrann intäktsmätning till allmänna övervakningstillämpningar.
En av de viktigaste fördelarna med en strömtransformator CT är dess förmåga att mäta strömmar exakt över ett brett område, från små fraktionerade strömmar till stora överbelastningsströmmar. Detta dynamiska omfång är väsentligt för moderna elmätsystem, som noggrant måste mäta energiförbrukningen under perioder med både lätt och tung belastning. Det dynamiska området för en CT bestäms i första hand av kärnmaterialet och lindningsdesignen. Kärnan måste kunna arbeta linjärt över ett brett område av flödestätheter. Lindningen måste utformas för att minimera läckageinduktansen och ge ett stabilt varvförhållande.
Kärnmaterialet är den mest kritiska faktorn för att uppnå ett brett dynamiskt område. Kärnan måste ha en linjär magnetiseringskurva, vilket innebär att flödestätheten är proportionell mot magnetiseringskraften, upp till mättnadspunkten. En kärna med hög permeabilitet, såsom kornorienterat kiselstål, har ett relativt linjärt område över ett brett spektrum av strömmar. Kärnan måste också ha låg koercitivitet för att minimera hysteres och säkerställa att CT bibehåller sin noggrannhet över tid. Kärnmaterialet är också valt att ha en hög mättnadsflödestäthet för att förhindra att kärnan mättas under felförhållanden. Kärngeometrin är också viktig; en kärna med stor tvärsnittsarea klarar ett större flöde utan att mättas.
Lindningskonstruktionen påverkar också det dynamiska omfånget. Sekundärlindningen lindas typiskt med ett stort antal varv för att producera en hög utspänning per ampere primärström. Denna höga känslighet gör att CT:n kan mäta små strömmar exakt. Lindningen är designad för att minimera läckinduktansen, vilket kan orsaka fel vid höga frekvenser och under transienta förhållanden. Isoleringen mellan varven måste vara robust för att förhindra kortslutning. Lindningen måste också vara konstruerad för att klara märkströmmen utan överhettning. Vår fabrik vid Wenzhou Xifa Electrical Equipment Co., Ltd. använder avancerade lindningstekniker och högkvalitativa material för att säkerställa att vår strömtransformator CT ger ett brett dynamiskt område och konsekvent prestanda över hela driftområdet.
Utformningen av kärnan och lindningen måste också ta hänsyn till effekten av belastningen. Belastningen är impedansen för den sekundära kretsen, inklusive mätaren, ledningarna och anslutningsterminalerna. En hög belastning kan minska det effektiva dynamiska området för CT och kan orsaka mättnad vid relativt låga strömmar. Det är viktigt att välja en CT med en rating som är lämplig för den förväntade bördan. En CT med hög belastningsgrad kommer att ha en större kärna och fler varv, vilket resulterar i ett bredare dynamiskt omfång. Vårt tekniska team kan hjälpa till att beräkna lämplig börda för din ansökan.
Två kritiska faktorer som påverkar noggrannheten och prestandan hos en strömtransformator CT är belastning och mättnad. Burden är den totala impedansen för den sekundära kretsen, inklusive mätaren, anslutningsledningarna och anslutningspunkterna. Om belastningen är för hög kommer CT:ns utspänning att tvingas stiga, vilket gör att kärnflödet ökar, vilket kan leda till mättnad. Mättnad uppstår när kärnans flödestäthet når materialets maximala flödestäthet, utöver vilken en ökning av primärströmmen inte resulterar i en proportionell ökning av sekundärströmmen. Detta gör att CT producerar en förvrängd utsignal, vilket leder till felaktiga mätningar.
Förhållandet mellan belastning och mättnad är en kritisk designövervägande. En CT är klassad för en specifik belastning, vanligtvis uttryckt i VA (volt-ampere). Till exempel kan en CT med en klassificering på 5 VA driva en sekundär krets med en total impedans på upp till 0,2 ohm vid 5 A (eftersom P = I²R). Om belastningen överstiger denna klassificering kan CT mättas vid en lägre primärström, vilket begränsar dess dynamiska område och orsakar mätfel. Det är viktigt att välja en CT med en belastningsklass som är högre än den faktiska belastningen för mätaren och anslutningskablarna.
För att säkerställa noggrann mätning bör CT köras långt under dess mättnadspunkt. Marginalen mellan driftflödet och mättnadsflödet kallas "mättnadsmarginalen". En CT med en hög mättnadsmarginal kommer att vara mer motståndskraftig mot mättnad och kommer att behålla sin noggrannhet över ett bredare spektrum av strömmar. Mättnadsmarginalen bestäms av kärnmaterialet, kärnans geometri och antalet varv. CTs designade för mätningstillämpningar har vanligtvis en hög mättnadsmarginal för att säkerställa att de kan hantera överbelastningar utan förlust av noggrannhet. Följande tabell illustrerar effekten av belastning på mätnoggrannheten för en typisk strömtransformator CT.
| Belastning (% av betyg) | Mätfel (%) | Effekt |
| 25 % | 0,1 % | Inom specifikation, noggrann mätning |
| 50 % | 0,15 % | Inom specifikation, noggrann mätning |
| 100 % | 0,3 % | Vid nominell börda, lätt ökning av fel |
| 150 % | 1,5 % | Överdriven börda, betydande fel |
| 200 % | 5,0 % | Svår mättnad, opålitlig mätning |
Belastningen bör alltid noggrant beräknas och verifieras under konstruktionsfasen av ett mätsystem. En CT med högre VA-betyg klarar en högre belastning, men den är också större och dyrare. En CT med lägre VA-klassificering är mindre och billigare, men den är mer känslig för belastning och kan mättas under tung belastning. På Xifa erbjuder vi en rad strömtransformatorer med olika belastningsklasser för att passa de specifika kraven för olika mätningsapplikationer. Vårt tekniska team kan hjälpa till att välja rätt CT för din applikation.
Att välja rätt strömtransformator CT för en mätapplikation innebär en systematisk utvärdering av systemets krav på ström, spänning och noggrannhet. Följande urvalsramverk ger ett steg-för-steg tillvägagångssätt för att säkerställa att CT är korrekt specificerat. Det första steget är att bestämma det primära strömområdet. CT:n måste kunna mäta den maximala driftströmmen noggrant, och den måste också klara den maximala felströmmen utan skador. CT:s märkström bör väljas till cirka 60-80 % av den maximala förväntade belastningsströmmen, vilket ger en viss marginal för framtida belastningstillväxt. CT:ns dynamiska omfång bör också beaktas, vilket säkerställer att den kan mäta minsta och maximala strömmar korrekt.
Det andra steget är att bestämma den erforderliga noggrannhetsklassen. För intäktsmätning krävs en hög noggrannhetsklass (0,1 eller 0,2). För delmätning och allmän övervakning kan en lägre noggrannhetsklass (0,5 eller 1,0) vara tillräcklig. Noggrannhetsklassen måste också anpassas till mätarens belastning. Det tredje steget är att fastställa bördan. Belastningen måste beräknas baserat på mätarens ingångsimpedans, längden på anslutningsledningarna och impedansen för eventuella mellanliggande enheter. CT måste ha en belastningsklassning som är större än den beräknade belastningen.
Följande tabell sammanfattar de viktigaste urvalskriterierna och ger typiska värden för en strömtransformator CT.
| Urvalskriterium | Överväganden | Typiska värden |
| Primärström (A) | Maximal kontinuerlig belastningsström | 50, 100, 200, 400, 800, 1000, 2000 |
| Sekundärström (A) | Standardutgång för mätare | 5 A eller 1 A |
| Noggrannhetsklass | Krävd mätprecision | 0,1, 0,2, 0,5, 1,0 |
| Burden (VA) | Total impedans för sekundärkretsen | 2,5, 5, 10, 15, 30 |
| Isoleringsnivå | Märkspänning för primärkretsen | 0,6 kV, 12 kV, 24 kV, 36 kV |
| Frekvens (Hz) | Nätfrekvens | 50 Hz eller 60 Hz |
Ytterligare faktorer att beakta är isoleringsnivån, frekvensen och omgivningstemperaturen. CT:n måste vara konstruerad för primärkretsens spänningsnivå. För högspänningstillämpningar måste CT:n ha tillräcklig isolering och krypavstånd. CT:n måste vara konstruerad för nätfrekvensen (50 Hz eller 60 Hz). Den omgivande temperaturen påverkar CT:ns prestanda och dess förmåga att avleda värme. På Xifa tillverkar vi Current Transformer CT för ett brett spektrum av applikationer, från lågspänningsdistribution till högspänningstransformatorstationsmätning. Våra produkter är designade för att uppfylla relevanta internationella standarder och är noggrant testade för att säkerställa tillförlitlig prestanda.
Fråga 1: Vad är skillnaden mellan en strömtransformator och en spänningstransformator?
Svar: En strömtransformator (CT) används för att mäta ström och är kopplad i serie med kretsen. En spänningstransformator (VT) används för att mäta spänning och är parallellkopplad. CT producerar en sekundär ström proportionell mot primärströmmen, medan VT producerar en sekundär spänning proportionell mot primärspänningen. De är båda instrumenttransformatorer som används för mätning och skydd. Strömtransformatorn CT är nyckelsensorn för att mäta ström i kraftsystem.
Fråga 2: Kan jag installera en strömtransformator CT i valfri riktning?
Svar: Även om en strömtransformator CT kan installeras i de flesta riktningar, rekommenderas det i allmänhet att följa tillverkarens riktlinjer. Orienteringen påverkar inte nämnvärt noggrannheten vid normala driftströmmar. För applikationer med hög noggrannhet är det dock tillrådligt att se till att kärnan inte utsätts för kraftiga vibrationer eller magnetiska fält. För CT:er med delad kärna bör man se till att kärnan är ordentligt stängd och säkrad för att bibehålla noggrannheten.
Fråga 3: Hur väljer jag mellan en 5 A och en 1 A sekundär CT?
Svar: Valet mellan en 5 A och en 1 A sekundär strömtransformator CT beror på mätutrustningen och avståndet mellan CT och mätaren. En 5 A-utgång är vanligare och ger en högre signalnivå, vilket kan vara fördelaktigt i bullriga miljöer. En 1 A-utgång används ofta för långdistansöverföring eftersom den lägre strömmen minskar spänningsfallet i ledningarna. De flesta moderna mätare stöder både 5 A och 1 A ingångar. Vår fabrik kan ge vägledning om det optimala valet för din specifika applikation.
Fråga 4: Vad får en strömtransformator CT att mättas?
Svar: En strömtransformator CT mättas när det magnetiska flödet i kärnan når sin maximala gräns. Detta inträffar vanligtvis när primärströmmen överskrider CT:s nominella kapacitet med stor marginal, eller när den sekundära belastningen är för hög. Mättnad kan också orsakas av en hög DC-komponent i primärströmmen eller av för hög systemfrekvens. När en CT mättas blir dess utström förvrängd och inte proportionell mot primärströmmen, vilket leder till felaktiga mätningar och potentiellt fel på skyddet. Vår fabrik testar varje CT för mättnadsegenskaper för att säkerställa tillförlitlig prestanda under felförhållanden.
Fråga 5: Vilka är fördelarna med att använda en CT med delad kärna för mätning?
Svar: En strömtransformator med delad kärna erbjuder flera fördelar, särskilt för eftermonterade installationer. Kärnan kan öppnas och klämmas runt primärledaren utan att koppla bort ledaren. Detta gör installationen mycket enklare och snabbare, speciellt i befintliga system där frånkoppling är svårt eller kostsamt. Split-core CT: er är också användbara för tillfälliga övervakningsapplikationer. Delad kärna CT har dock vanligtvis lägre noggrannhet än solid-core CT av samma klass. För tillämpningar med hög noggrannhet är en solid-core CT att föredra. Våra Current Transformer CT-produkter med delad kärna är designade för att ge god noggrannhet samtidigt som de erbjuder bekvämligheten med enkel installation.
Strömtransformatorer är de obesjungna hjältarna inom elektriska mätsystem. De tillhandahåller den kritiska funktionen att noggrant mäta höga strömmar samtidigt som säkerheten för personal och utrustning säkerställs. Deras förmåga att tillhandahålla galvanisk isolering, producera en standardiserad lågströmsutgång och arbeta tillförlitligt över ett brett dynamiskt område gör dem oumbärliga för modern energiövervakning, fakturering och skyddstillämpningar. Från fysiken för magnetisk induktion till praktiska överväganden om belastning och mättnad, är Current Transformer CT ett bevis på kraften i enkel, robust konstruktion.
Att välja rätt strömtransformator CT för din applikation kräver noggrann övervägande av noggrannhet, belastning och systemkrav. Genom att förstå dessa faktorer kan du säkerställa att ditt mätsystem tillhandahåller den tillförlitliga, exakta data som behövs för effektiv energihantering. PåWenzhou Xifa Electrical Equipment Co., Ltd., vi har åtagit oss att tillhandahålla högkvalitativ strömtransformator CT som uppfyller de mest krävande mätningskraven. Våra produkter är designade och tillverkade enligt högsta standard, vilket säkerställer tillförlitlig prestanda under installationens livslängd.
-
