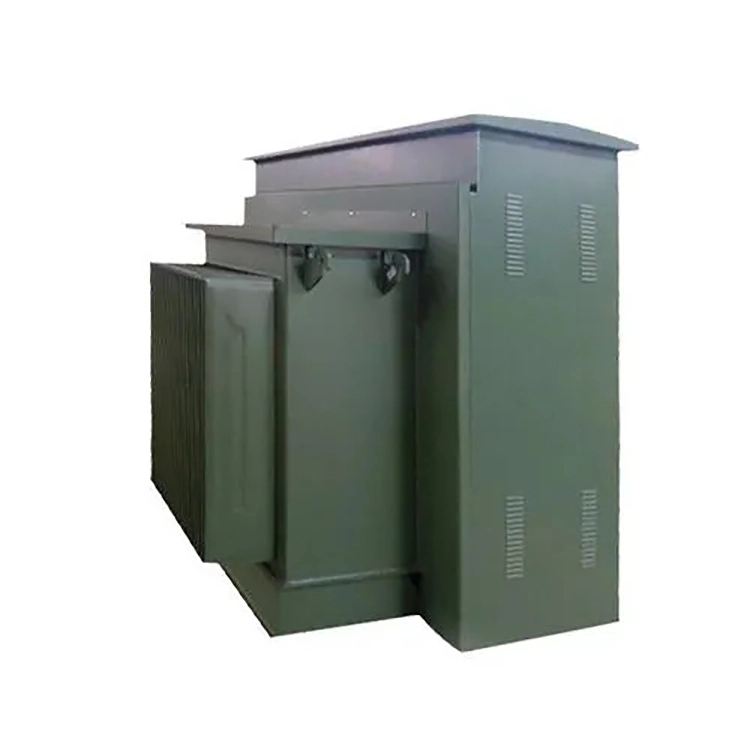

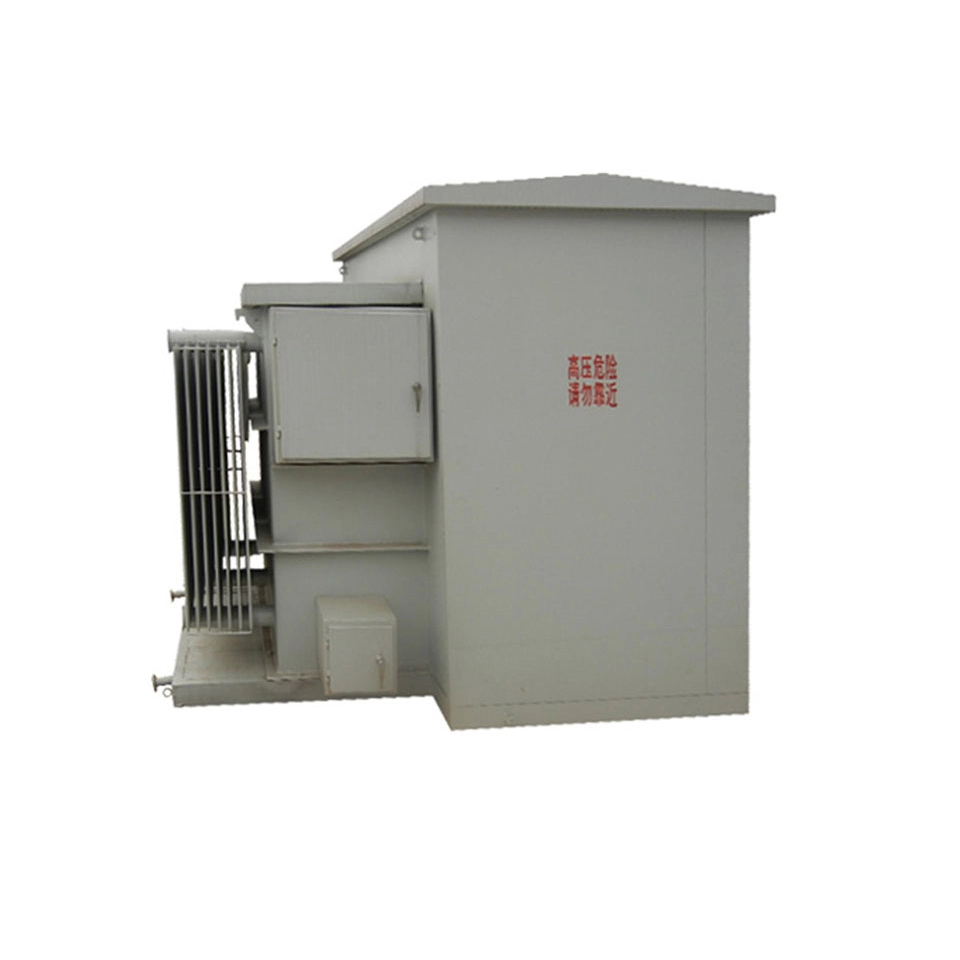

33 0,4kv 1250kva Enfas Pad Monterad Transformator

33 0,4kv 1250kva enfasplatta monterad transformator är en avancerad lösning speciellt designad för stora underjordiska kraftsystem. Den har ett säkert och väderbeständigt hölje och är utrustad med avancerade konfigurationer utan elektrisk kontakt eller direktkontakt, vilket maximerar personalens säkerhet och förhindrar manipulering på offentliga platser. Denna 33 0,4 kv 1250 kva enfasplatta monterade transformator  uppfyller ANSI , IEEE-standarder och energieffektivitetskrav och kan omvandla maximalt 33 kV primärspänning till flexibla sekundära spänningar, vilket ger utmärkta kortslutningsskyddsegenskaper och tyst drift för stora bostads- och kommersiella applikationer.

Teknisk parameter:

I denna 33 0,4kv 1250kva enfasplatta monterade transformatorapplikation, varför används 0,4kV vanligtvis på lågspänningssidan istället för andra spänningsnivåer?

400V (trefas) / 230V (enfas) är vanliga spänningsnivåer i IEC-standardsystem för lågspänningskraftdistribution och används ofta i bostäder, kommersiella och lätta industriapplikationer. För utrustning som lågspänningsskåp, strömbrytare och kablar är de mogna och har ett högt kostnadsförhållande på 400V-nivån. Enfas 230V kan direkt leverera ström till vanlig belysning, eluttag och hushållsapparater utan behov av ytterligare spänningsreduktion.

0,4 kV kan vanligtvis sändas över ett avstånd på 200 till 500 meter inom ett bostads- eller kommersiellt område (som uppfyller ett normalt spänningsfall på ≤5%). 1250kVA används ofta vid större lastpunkter som köpcentra, campus, vårdcentraler, med transformatorn placerad nära lastcentralen. 0,4kV är tillräckligt och ingen högre spänning krävs.

När tre sådana 33 0,4kv 1250kva enfastransformatorer monterade på dynan används för att bilda en trefasgrupp (total kapacitet 3750kVA), jämfört med att använda en trefastransformator med samma kapacitet. vilka är de viktigaste skillnaderna och försiktighetsåtgärderna när det gäller lastfördelning, neutralpunktsjordning och skyddskonfiguration?

När tre 33 0,4kv 1250kva enfasplatta monterade transformatorer används i en trefaskonfiguration, är kärnskillnaden från en enfastransformator med samma kapacitet som följer:

Lastfördelningen måste vara strikt balanserad; annars kommer överbelastning i en viss fas att orsaka en allvarlig avvikelse vid neutralpunkten och kan inte kompenseras som i en trefastransformator genom ömsesidig magnetfältsinteraktion.

För det första, för jordning av nollpunkten, måste lågspänningsnollpunkterna för de tre 33 0,4 kv 1250 kva enfasplatta transformatorerna anslutas externt och sedan jordas i en enda punkt. Annars uppstår sannolikt cirkulerande strömmar och jordpotentialskillnader. Däremot leds de tre fastransformatorernas nollpunkter direkt ut internt och är enkla och pålitliga att jorda.

För det andra, när det gäller skydd, har varje 33 0,4kv 1250kva enfasplatta monterade transformatorer i enfasgruppen sin högspänningssida oberoende konfigurerad med säkringar. Vid fel i en fas kan de andra två faserna fortfarande kunna leverera ström. Därför måste ett fasfelslarm läggas till och ett nollföljdsskydd måste utformas speciellt för lågspänningssidan. Däremot har trefastransformatorerna vanligtvis en enhetlig utlösning, och skyddskoordineringen är enklare.

Sammantaget är den 33 0,4 kv 1250 kva enfasplattan monterade transformatorgruppen flexibel i expansion, bekväm vid transport, men har komplext skydd, högre krav på lastbalans och en större totalkostnad och golvarea. Den är lämplig för etappbyggen eller scenarier med en enfaslast som huvudlast.
