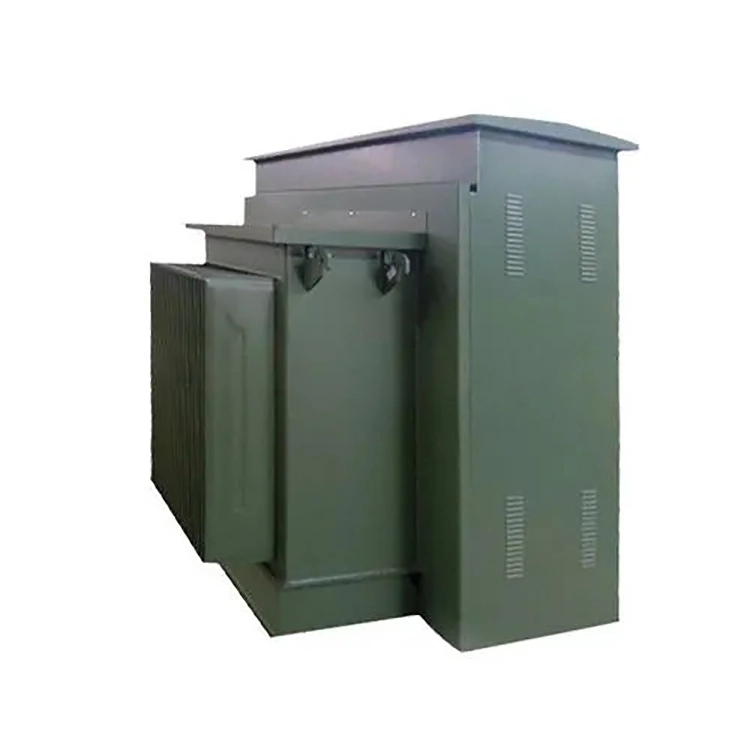

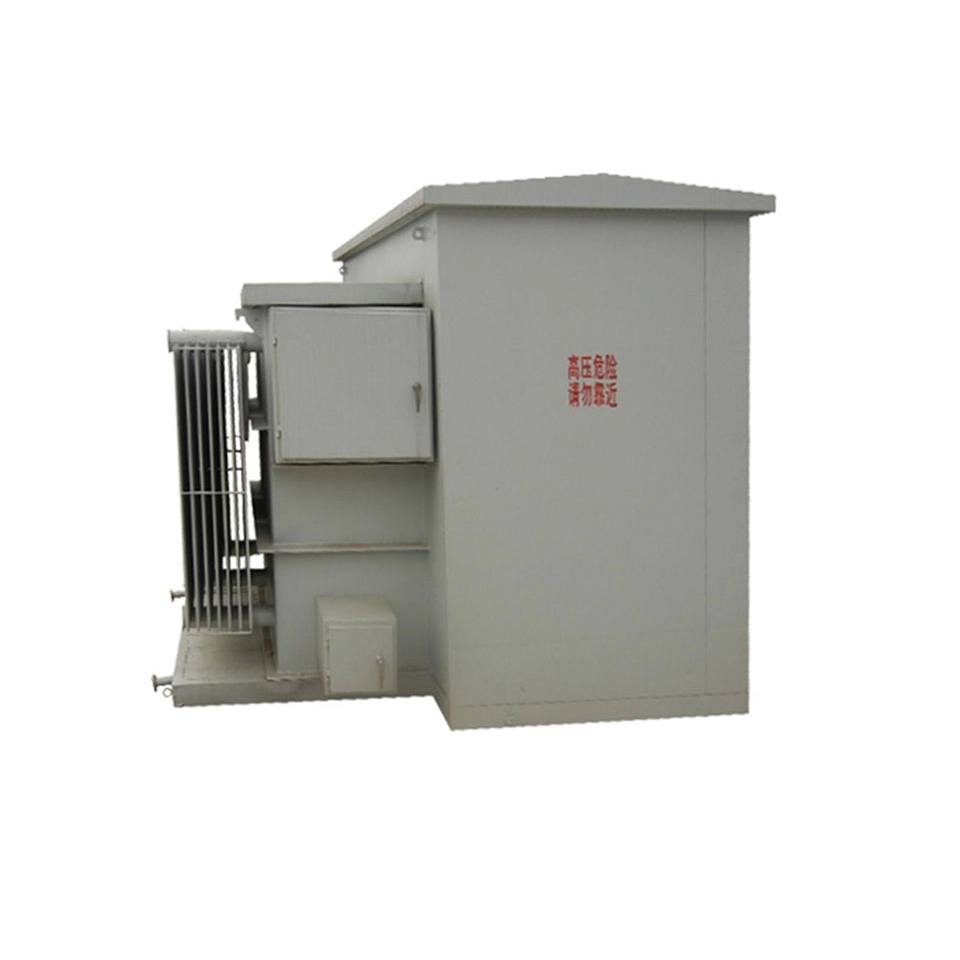

2,5mva Mineral Oil Pad Monterad Power Transformator

Mineralolja fungerar som isolerings- och kylmedium och är det mest traditionella och mogna valet av isoleringsvätska inom krafttransformatorindustrin. Så 2,5 mva mineraloljedyna monterad krafttransformator har utmärkt elektrisk isoleringsprestanda, bra värmeledningsförmåga och kostnadseffektivitetsfördelar. Jämfört med alternativa isoleringsvätskor som naturliga estrar, även om mineralolja har en lägre antändningspunkt, har den bättre flytbarhet vid låg temperatur och högre tillförlitlighet i kalla områden under drift.

Instickstransformatorn stöder två typer av inkommande ledningar: Den första är typen av ringnätverksmatare, som är utrustad med två uppsättningar primära bussningar (totalt 6, för både inkommande och utgående ledningar) och en intern lastbrytare med fyra lägen. Den kan ansluta transformatorn i serie till ringnätverkskretsen, vilket möjliggör felisolering och non-stop underhåll. Den 2,5 mva mineraloljedyna monterade krafttransformatorn rekommenderas vanligtvis för den här konfigurationen. Den radiella matartypen är endast utrustad med en primär bussning och ger en strömförsörjning med en ledning, med lägre kostnad men minskad tillförlitlighet i enlighet därmed.

Kortslutningsimpedansen är en viktig parameter för en transformator, som direkt påverkar nivån på systemets kortslutningsström och spänningsregleringshastighet. Det typiska impedansvärdet för en padmonterad krafttransformator är 5,0 % till 7,5 %, och designmålvärdet är vanligtvis satt till 5,75 %. En impedans på 5,75 % betyder att när en trefas kortslutning inträffar på sekundärsidan är kortslutningsströmmen ungefär 1/0,0575 av märkströmmen, vilket är ungefär 17,4 gånger märkströmmen. Om man tar 400V lågspänningssidan som ett exempel, är märkströmmen cirka 3608A och kortslutningsströmmen är cirka 62,8kA, vilket är inom det intervall som mellanspänningsställverk tål.

Vid full belastning är spänningsfallet cirka 5,75 %, vilket är acceptabelt för allmänna industriella belastningar. Enligt IEC 60076-standarden har en 2,5mva mineraloljedyna-monterad krafttransformator kortslutningskapacitet för att motstå termiska effekter och dynamiska stabilitetseffekter.

Teknisk parameter:

F: För en krafttransformator monterad på en 2,5mva mineraloljedyna, varför är det fortfarande nödvändigt att vara uppmärksam på dess obelastade förlust när den arbetar under låg belastning eller under en lång tid?

S: Eftersom tomgångsförlusten huvudsakligen består av två delar: För det första, hysteresförlust: energiförlusten som genereras när järnkärnan upprepade gånger magnetiseras i ett alternerande magnetfält. För det andra, virvelströmsförlust: värmeförlusten som orsakas av den cirkulerande strömmen som induceras i järnkärnan av det alternerande magnetfältet.

Även om den sekundära sidan av krafttransformatorn är helt öppen eller i obelastat tillstånd, förbrukar dess primära sida fortfarande en konstant mängd tomgångsförlust. Och tomgångsförlusten leder till kvantifierbara och kontinuerligt ackumulerande elräkningar. För scenarier med en körtid på över 3 000 timmar, vid val av modell, bör prioritet ges till de med lägre tomgångsförluster (som att använda högmagnetisk ledningsförmåga orienterade kiselstålplåtar eller amorfa legeringskärnor). Även om den initiala upphandlingskostnaden ökar med 15 till 20 % kan skillnaden återvinnas genom elkostnadsbesparingar inom två år.
