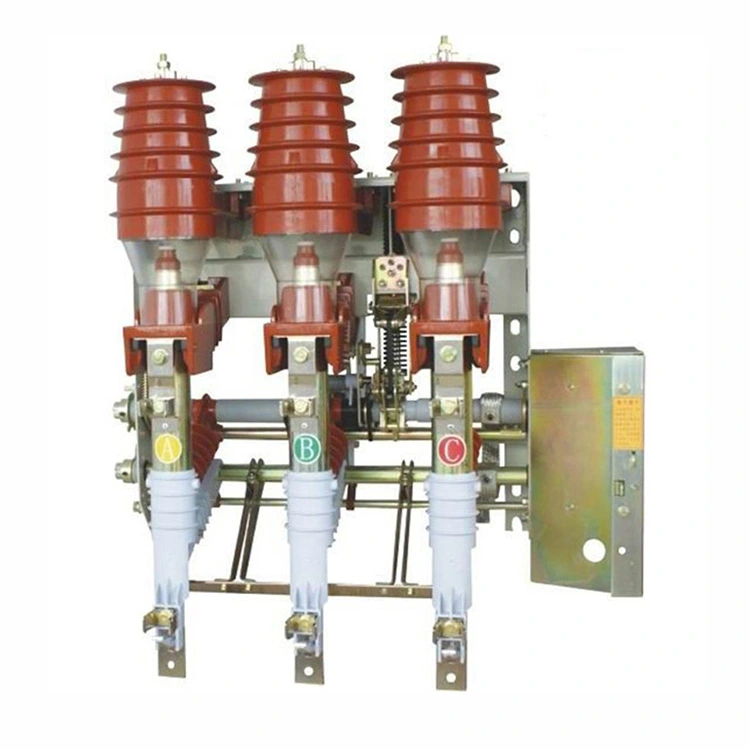

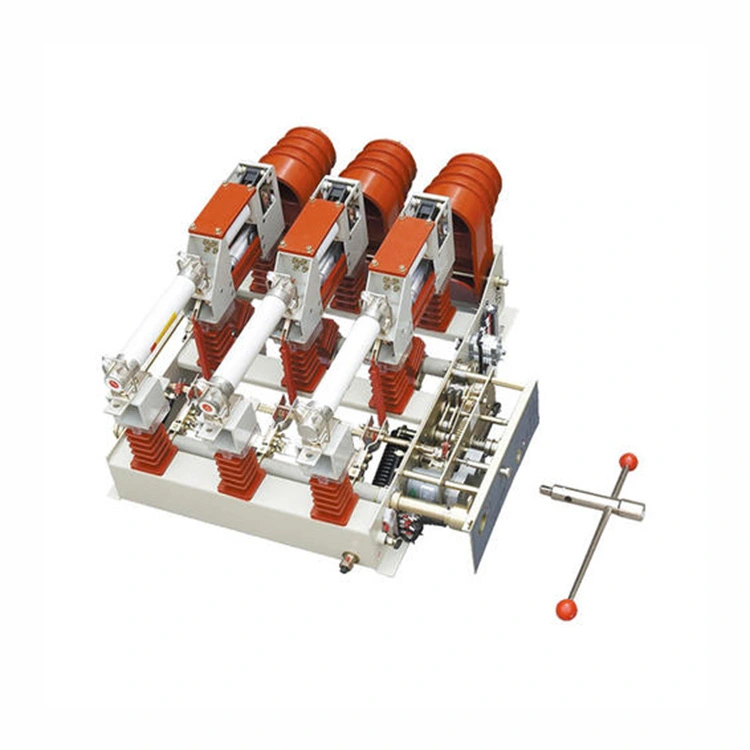

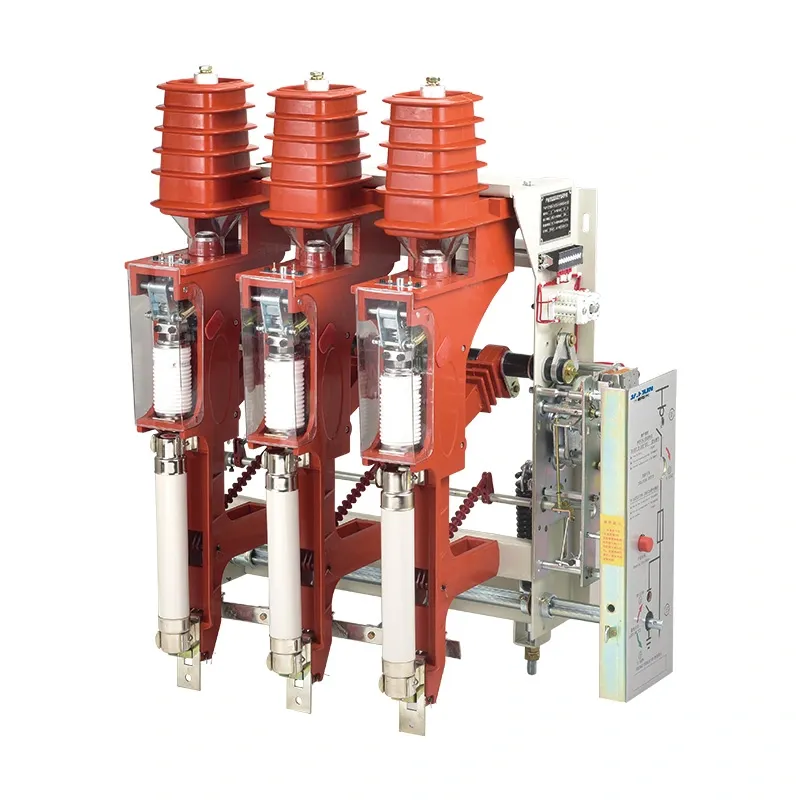

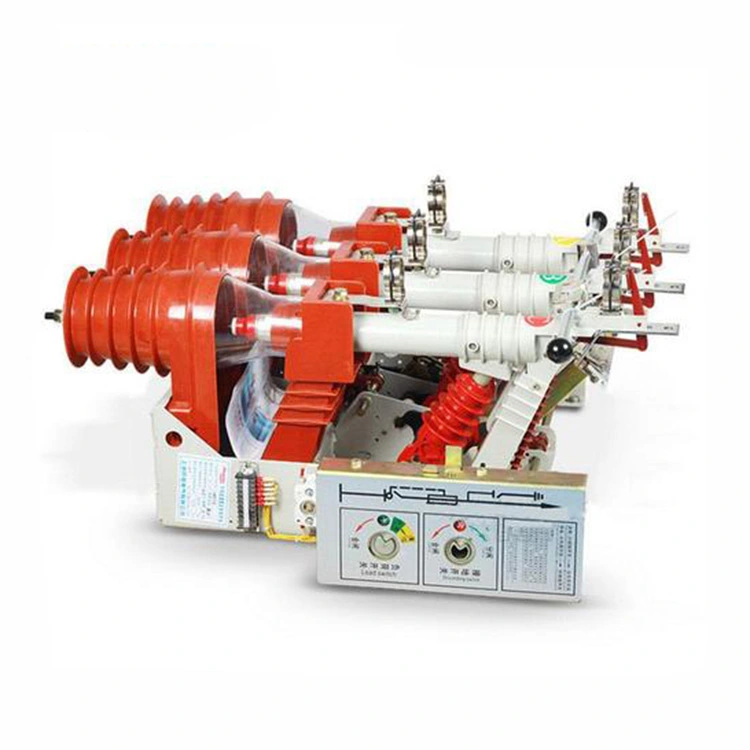

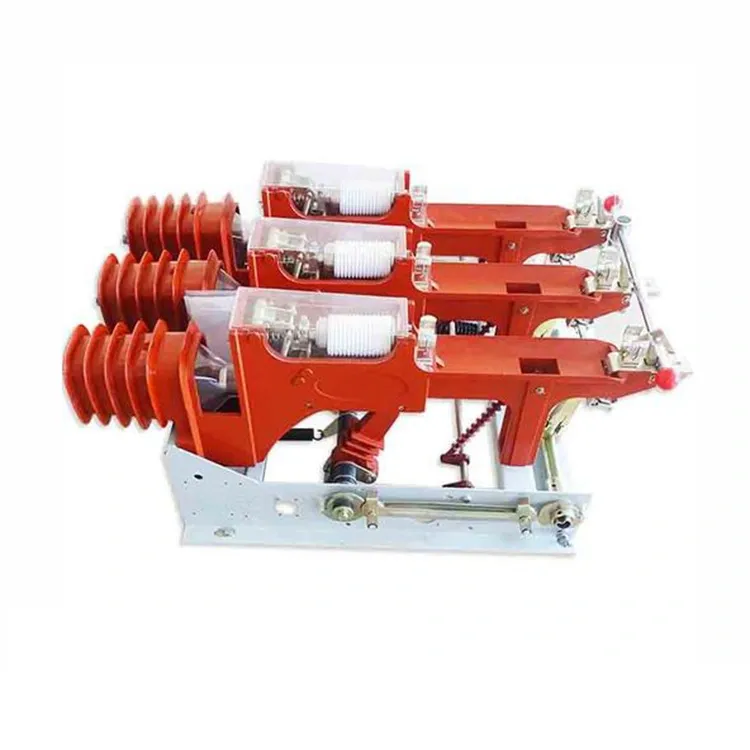

Mv Vakuumsäkring Lastbrytare 11kv

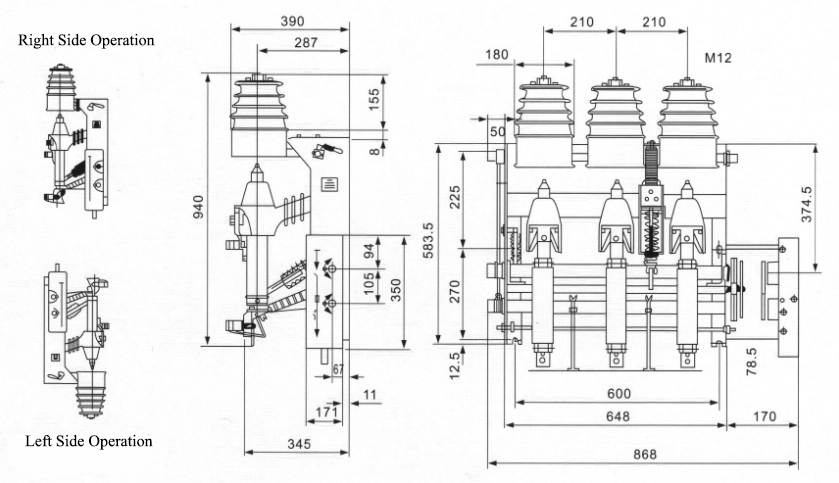

Mv vakuumsäkringslastbrytare 11kv är ett trefas mellanspänningsställverk med en märkspänning på 12 kV och en märkfrekvens på 50 Hz. Den är konstruerad för att skapa och bryta belastningsströmmar, slingströmmar, obelastade transformatorströmmar och kabelladdningsströmmar, samt för att sluta kortslutningsströmmar. När den är utrustad med en jordningsbrytare kan lastbrytaren motstå kortslutningsströmmar. Den strukturella egenskapen kan visas som nedan:

1. Lastbrytaren, jordningsbrytaren, säkringen och manövermekanismen är monterade på en enda ram, vilket möjliggör flexibla kombinationer. Designen är kompakt, med små övergripande mått och enkel installation.

2. Utrustad med isolerade skärmar för de fasta kontakterna uppnår ringhuvudenheten intern isolering utan krav på fas till fasbarriärer eller isolerande skiljeväggar vid brytpunkterna, vilket effektivt förhindrar ljusbågsolyckor inuti skåpet.

3. En pålitlig mekanisk förregling finns mellan mv-vakuumsäkringens lastbrytare, jordningsbrytaren och säkringen för att säkerställa överensstämmelse med säkerhetskraven "fem förebyggande".

4. Två driftlägen är tillgängliga på en mv-vakuumsäkringslastbrytare: manuell drift och motoriserad drift med dubbel AC/DC-strömförsörjning.

Produktparameter:

Vanliga frågor om produkter:

F: Hur förbättrar vakuumtekniken prestandan på en mv-vakuumsäkringslastbrytare 11kv?

S: Vakuumbrytaren ger ett rent, pålitligt ljusbågsdämpande medium. Det säkerställer snabb ljusbågssläckning vid ström noll, minskar kontaktslitage, minimerar underhållskraven och eliminerar miljöproblem som är förknippade med SF₆-gas.

F: Vilken roll spelar säkringarna i kombinationen av lastbrytare och säkring?

S: Säkringarna fungerar som reservskydd och avbryter höga felströmmar utöver lastbrytarens kapacitet. De använder också en slagmekanism som slår ut strömbrytaren under ett fel, vilket säkerställer en samordnad frånkoppling av kretsen.

F: Vilka är fördelarna jämfört med en konventionell strömbrytare?

S: Medan strömbrytare erbjuder full felrensningsförmåga, ger vakuumsäkringens lastbrytare en mer kompakt, kostnadseffektiv och underhållsvänlig lösning för applikationer på distributionsnivå. Den är särskilt lämpad för transformatorskydd där säkrings- och brytarkoordination är tillräcklig.
