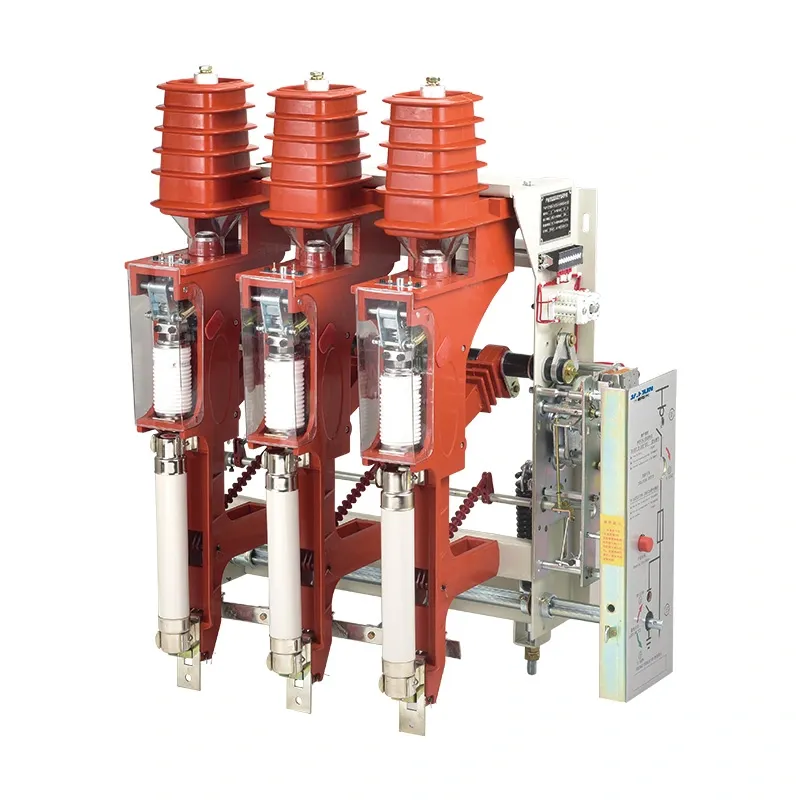

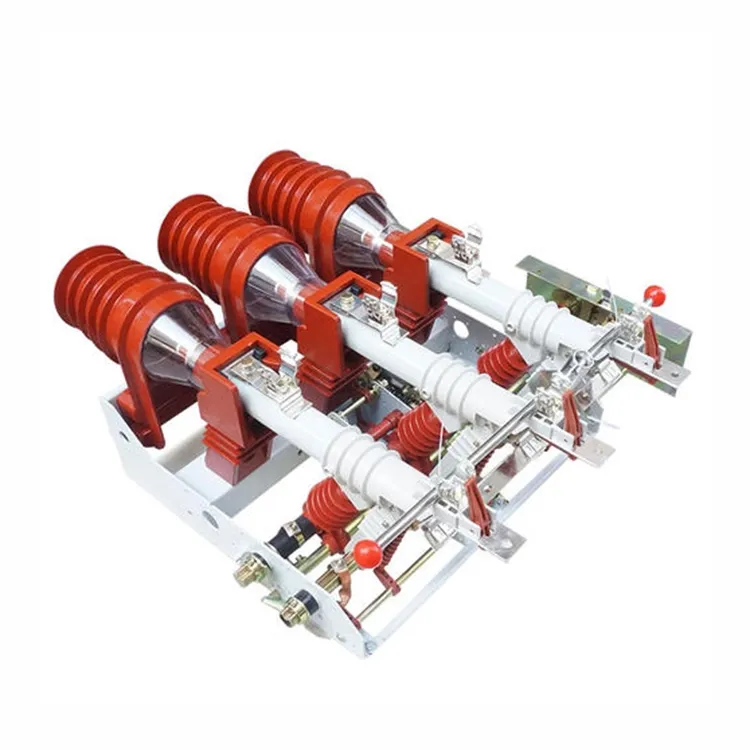

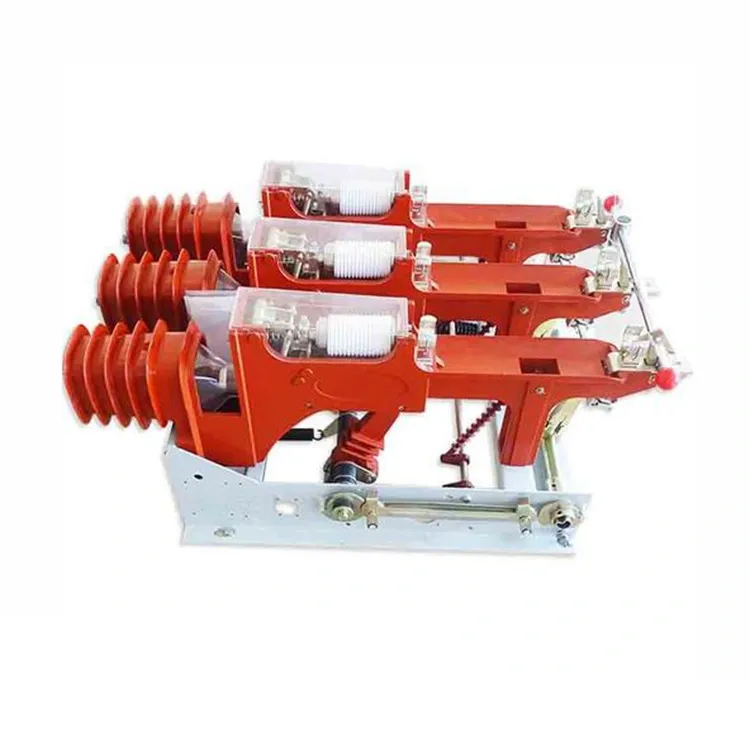

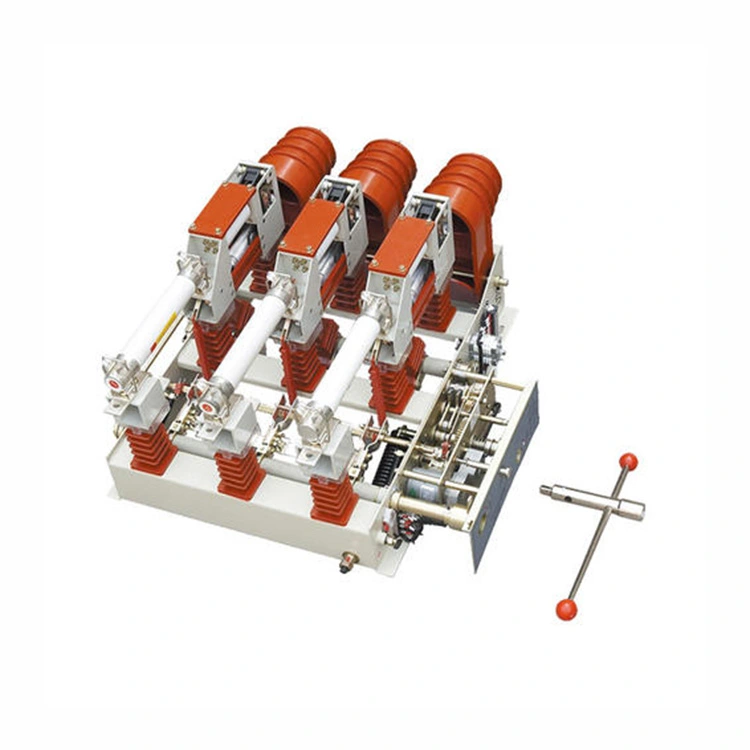

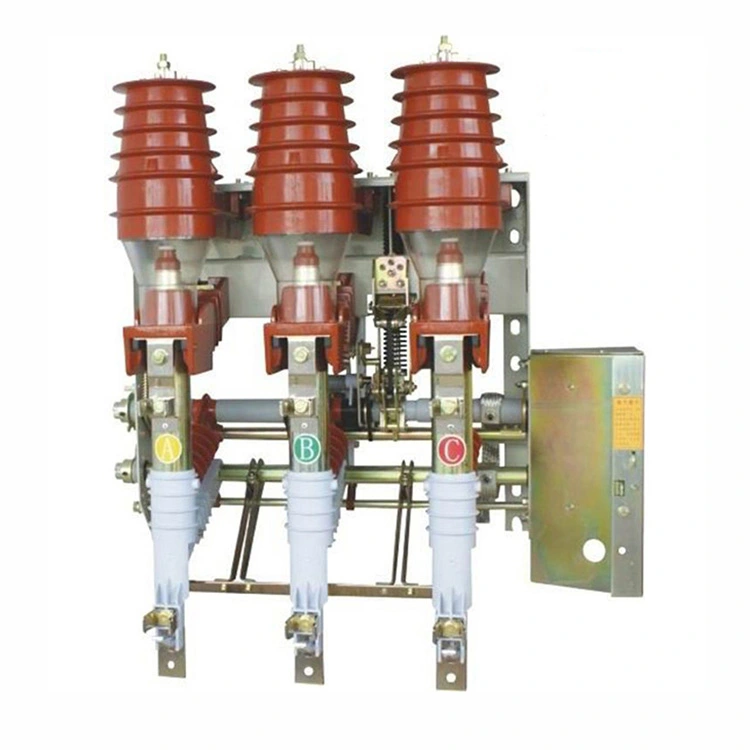

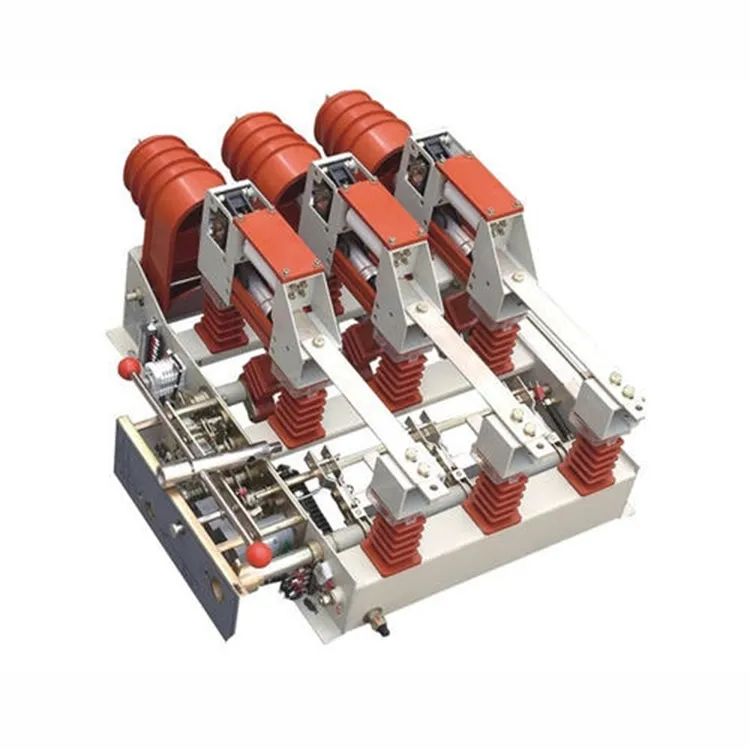

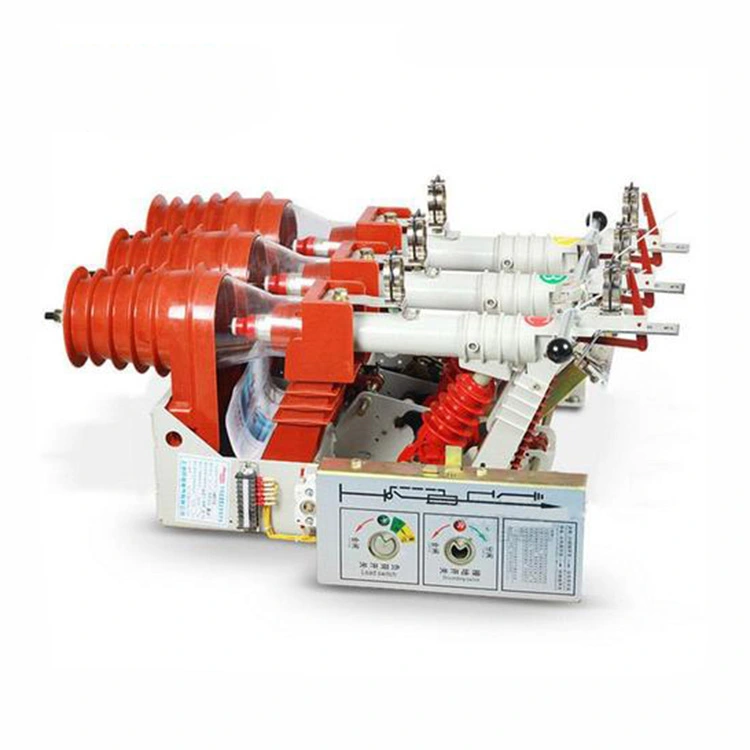

Stångmonterad lastbrytare

En sluten polmonterad lastbrytare är en typ av automatisk mellanspänningsväxelströmbrytare. Dess huvudkopplingselement är en sf6-gasisoleringslastbrytare, vanligtvis installerad vid avgränsningspunkten på användarsidan av elsystemet. Den används för att isolera fel på användarsidan och skydda uppströmsnätet.

Den medföljande polmonterade lastbrytaren är utformad som en utomhusstolpsmonterad elektrisk anordning. Den består av lastbrytarkroppen och en styrenhet, sammankopplade via tätade styrkablar med flygkontakter. Dess ljusbågssläckningssystem kombinerar en vakuumbrytare med SF6-isolering, samtidigt arbetar brytaren i serie med en mekaniskt länkad brytare för att uppnå en dubbelbrytningskonfiguration.

Enhetens kärnfunktioner inkluderar automatisk rensning av enfasjordsfel på användarsidan och automatisk isolering av faskortslutningsfel. Vid feldetektering löser den ut direkt eller låser öppningsfunktionen för att förhindra felutbredning till uppströmsnätet. Den medföljande polmonterade lastbrytaren är användbar för 12 kV, 50 Hz distributionsnät vid användarens ingångspunkter, för både inomhus- och utomhusinstallationer. Strukturellt skiljer den sig från en användargränsbrytare.

Produktparameter:

Vanliga frågor om produkter:

F: Vilka är de viktigaste fördelarna med den bifogade designen?

S: Kapslingen ger pålitlig isolering och skydd mot damm, fukt och korrosiva miljöer. Det minskar underhållskraven, förlänger livslängden och förbättrar driftsäkerheten jämfört med brytare av öppen typ.

F: Vilken typ av isolering och ljusbågssläckningsmetoder används på en sluten polmonterad lastbrytare?

S: Den medföljande polmonterade lastbrytaren använder SF₆-gas eller vakuummiljö som isoleringsmedium och bågsläckningsmetoder. Naturligtvis avbryts ljusbågen vanligtvis antingen av en vakuumbrytare eller av SF₆-kammare av puffertyp, för att säkerställa snabba avbrott och minimalt kontaktslitage.
