Air Circuit Breaker (ACB)är en kritisk lågspänningsskyddsanordning som ofta används i industriella, kommersiella och infrastrukturella kraftdistributionssystem. Denna omfattande guide förklarar vad en Air Circuit Breaker ACB är, hur den fungerar, dess struktur, typer, tekniska parametrar, installationsriktlinjer, jämförelse med andra effektbrytare, och hur man väljer rätt ACB för din applikation. Oavsett om du är elingenjör, inköpschef eller systemintegratör, kommer den här artikeln att hjälpa dig förstå varför Air Circuit Breaker ACB-lösningar är avgörande för pålitlig och säker kraftdistribution.

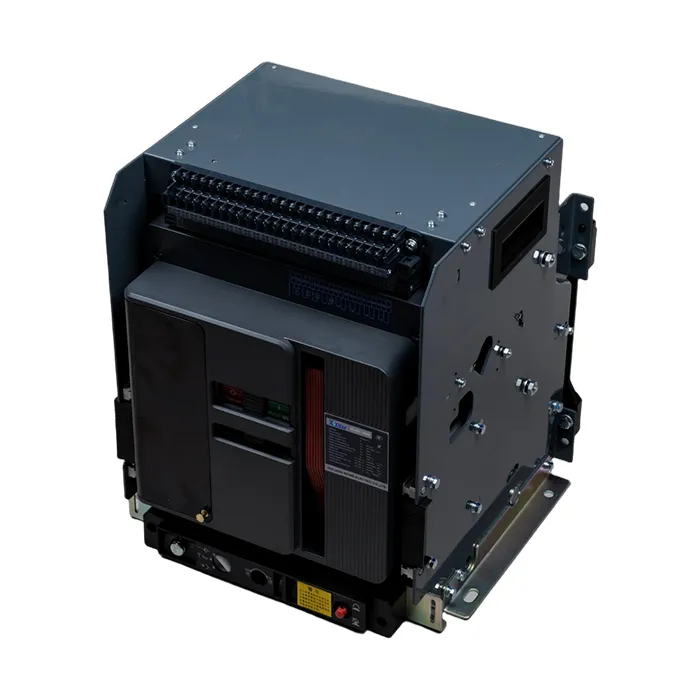

EnLuftkretsbrytare (ACB)är en lågspänningskretsskyddsanordning som använder luft som ljusbågssläckningsmedium. Den är utformad för att skydda elektriska kretsar från överbelastning, kortslutning och jordfel.
ACB:er används vanligtvis i kraftdistributionssystem upp till 690V och strömklasser från 630A till 6300A. De installeras vanligtvis i huvudfördelningstavlor, generatorpaneler och industriella styrsystem.
Moderna ACB, såsom de som tillverkas avXifa, är designade för att möta internationella standarder och säkerställa tillförlitligt strömskydd i krävande miljöer.
Arbetsprincipen för en luftkretsbrytare är baserad på ljusbågsavbrott i luft vid atmosfärstryck.
Designen av bågen är avgörande för att säkerställa snabb bågsläckning och minimera skador på kontakterna.
| Komponent | Fungera |
|---|---|
| Huvudkontakter | Bär belastningsström och öppen vid fel |
| Arc Chute | Släcker ljusbågen vid avbrott |
| Trippenhet | Detekterar överbelastning och kortslutning |
| Driftsmekanism | Styr öppning och stängning |
| Hjälpkontakter | Ge statusindikering |
Avancerade ACB-modeller kan inkludera intelligenta skyddsmoduler, kommunikationsgränssnitt och digitala övervakningssystem.
| Parameter | Typiskt intervall |
|---|---|
| Märkström (in) | 630A – 6300A |
| Märkspänning (Ue) | 400V – 690V |
| Brytkapacitet (Icu) | Upp till 100kA |
| polacker | 3P / 4P |
| Särdrag | ACB | MCCB |
|---|---|---|
| Aktuellt betyg | Upp till 6300A | Upp till 1600A |
| Ansökan | Huvudfördelning | Grenkretsar |
| Underhåll | Funktionsduglig | Begränsad |
Xifatillhandahåller högkvalitativa Air Circuit Breaker ACB-lösningar designade för tillförlitlighet, säkerhet och intelligent kontroll.
Det skyddar elektriska kretsar från överbelastning, kortslutning och feltillstånd.
Främst i lågspänningshuvuddistributionssystem.
ACB använder luft för ljusbågssläckning, medan VCB använder vakuum.
Rutininspektion rekommenderas årligen eller enligt tillverkarens riktlinjer.
Luftkretsbrytare ACB spelar en viktig roll för att säkerställa elektrisk säkerhet och systemtillförlitlighet i moderna kraftdistributionsnät. Att välja en högpresterande ACB från en pålitlig tillverkare somXifasäkerställer långsiktigt skydd, operativ effektivitet och överensstämmelse med globala standarder.
Om du letar efter pålitliga och högkvalitativa luftkretsbrytare ACB-lösningar skräddarsydda för dina applikationsbehov,kontakta ossidag för professionell support och konkurrenskraftiga priser.
