Hur förbättrar en nollsekvens CT-strömtransformator Donut-typ jordfelsskyddet

Artikelsammanfattning: A Zero Sequence CT Current Transformator Donut Typeär en viktig avkänningskomponent för att upptäcka jordfel, läckströmmar och isolationsavvikelser i elektriska system. Med en toroidformad kärna som omger ledarna kan den detektera den restström som produceras när vektorsumman av fasströmmar inte längre är noll. Den här artikeln förklarar dess funktionsprincip, konstruktion, tekniska egenskaper, applikationer, urvalsöverväganden och varför pålitlig tillverkningskvalitet är viktig för moderna kraftskyddssystem.

Innehållsförteckning

1. Vad är en nollsekvens CT-strömtransformator-donuttyp?
2. Hur fungerar en Donut Type Zero Sequence CT?
3. Vilka är de viktigaste konstruktionsegenskaperna?
4. Vilka tekniska specifikationer bör köpare överväga?
5. Var används en Zero Sequence CT vanligen?
6. Hur ska du välja rätt nollsekvens-CT?
7. Vilka är de viktigaste fördelarna?
8. Vanliga frågor om Zero Sequence CT Current Transformator Donut Type
9. Slutsats

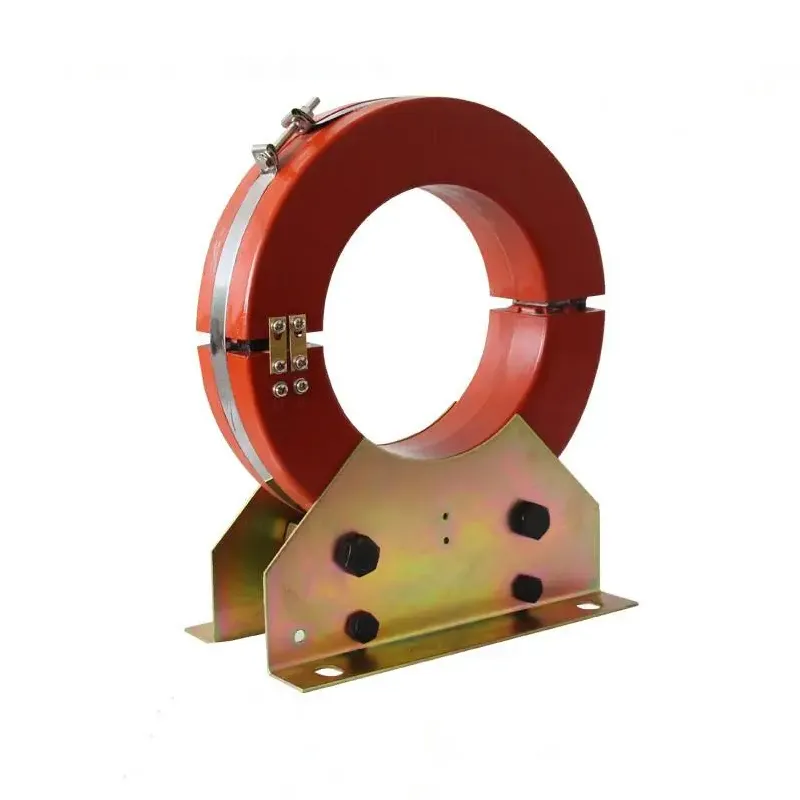

Vad är en nollsekvens CT-strömtransformator-donuttyp?

För elektriker och kraftdistributörer är noggrann jordfelsbrytare avgörande för att identifiera fel innan de utvecklas till utrustningsskador, brandrisker eller oväntade strömavbrott. AZero Sequence CT Current Transformator Donut Typeär speciellt utformad för detta ändamål.

Till skillnad från en konventionell strömtransformator som primärt mäter strömmen som flyter genom en enskild ledare, övervakar en nollsekvens-CT den kombinerade magnetiska effekten av flera ledare som passerar genom dess toroidformade kärna. Under normala trefasförhållanden är vektorsumman av fasströmmarna ungefär noll. När läckage eller jordfel uppstår uppstår en obalans som skapar en mätbar nollsekvensström.

Enligt produktinformationen som tillhandahålls avXiFa, dess nollsekvens-CT använder en toroidformad kärna och sekundärlindning och är designad för applikationer inklusive jordfelsskydd, läckströmsdetektering, isolationsövervakning och reläskydd. Produkten är lämplig för 50 Hz kraftsystem och olika neutralpunktskonfigurationer.

För köpare som letar efter en Zero Sequence CT Current Transformer Donut Type är det viktigt att förstå både den elektriska principen och den fysiska konstruktionen innan man väljer en modell.

Hur fungerar en Donut Type Zero Sequence CT?

Funktionsprincipen är baserad på den magnetiska balansen hos ledarna som passerar genom CT-öppningen. I en frisk trefaskrets balanserar strömmarna normalt varandra, så det resulterande magnetiska flödet inuti den toroidformade kärnan förblir mycket litet.

När ett isoleringsfel eller jordläckage inträffar tar en del av strömmen en oavsiktlig väg till jord. Den nuvarande balansen är därför rubbad. Det resulterande kvarvarande magnetiska flödet inducerar en sekundär signal som kan överföras till ett skyddsrelä, övervakningsinstrument eller annan kontrollutrustning.

Den förenklade upptäcktsprocessen kan förstås på följande sätt:

1. Fasledare passerar genom den toroidformade CT-kärnan.
2. CT:n känner kontinuerligt av det kombinerade magnetfältet.
3. En strömobalans ger nollsekvensström.
4. Sekundärlindningen genererar en motsvarande elektrisk signal.
5. Skyddssystemet utvärderar signalen.
6. Om den förinställda skyddströskeln överskrids kan reläet initiera ett larm eller kretsavbrott.

Detta arrangemang ger en praktisk metod för att detektera relativt små restströmmar utan att kräva en konventionell CT på varje enskild ledare.

Vilka är de viktigaste konstruktionsegenskaperna?

Prestandan för en munk typ nollsekvens CT beror starkt på dess magnetiska kärna, lindning, isoleringssystem, kapsling och tillverkningsnoggrannhet. XiFa uppger att dess produkt användersyrefri kopparemaljerad trådför lindning och högpermeabilitet av silikonstål för magnetkärnan. Dessa materialval är avsedda att stödja elektrisk ledningsförmåga, mekanisk styrka och känslighet för små nollsekvensströmmar.

Toroidal magnetisk kärna

Den cirkulära kärnan skapar en sluten magnetisk bana runt ledarna. Hög magnetisk permeabilitet hjälper CT:n att reagera effektivt på relativt små restströmmar.

Sekundärlindning

Sekundärlindningen omvandlar det detekterade magnetiska flödet till en användbar elektrisk signal för skydds- och övervakningsutrustning. Lindningskvaliteten påverkar direkt signalens konsistens och långsiktig tillförlitlighet.

Isolering och inkapsling

Produktstrukturen kan innehålla epoxiharts eller silikongummihölje. Sådant skydd bidrar till att förbättra motståndskraften mot fukt och miljöföroreningar, vilket är särskilt viktigt i miljöer med elektrisk distribution.

Solid-Core och Split-Core-alternativ

Installationskraven kan variera. Solid-core konstruktioner kräver i allmänhet att kablar förs genom CT före anslutning, medan konfigurationer med delad kärna kan vara användbara för eftermonteringsprojekt där det inte är önskvärt att koppla bort befintliga ledare.

Vilka tekniska specifikationer bör köpare överväga?

Att välja en CT bör aldrig bara bero på fysisk diameter. Elektrisk kompatibilitet, reläkrav, ledningarrangemang och installationsförhållanden bör alla utvärderas tillsammans.

Tillverkarens publicerade specifikationer listar flera LXK-modeller, inklusive Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 och Φ240 versioner, med olika relä-, anslutnings-, skalvärde- och primärströmkombinationer. Köpare bör bekräfta den exakta konfigurationen med tillverkaren innan de gör en beställning.

Var används en Zero Sequence CT vanligen?

Möjligheten att detektera restström gör denna typ av CT användbar inom ett brett spektrum av elektriska skyddstillämpningar. Den kan integreras i skyddssystem där tidig upptäckt av läckage eller jordfel är viktigt.

• Jordfelsskydd:Upptäcker restström i samband med fel till jord.
• Läckströmsövervakning:Hjälper till att identifiera onormala strömbanor.
• Isoleringsövervakning:Stöder identifiering av försämrade isoleringsförhållanden.
• Kraftdistributionssystem:Tillhandahåller jordfelsströmsinformation för skyddsreläer.
• Smarta nät:Kan integreras i intelligenta övervaknings- och skyddssystem.
• Industriell utrustning:Hjälper till att övervaka elektrisk utrustning där kontinuerlig feldetektering krävs.
• Bygga elektriska nätverk:Stöder elsäkerhet och distributionsskydd.
• Järnvägstransitsystem:Kan integreras i specialiserade elektriska övervakningssystem.

XiFa identifierar specifikt smarta nät, järnvägstransitering, byggnadselektriska system och övervakning av industriell utrustning bland applikationsområdena för sina nollsekvens CT-produkter.

Hur ska du välja rätt nollsekvens-CT?

För inköpsteam innebär valet av rätt modell mer än att bara välja den största tillgängliga kärnan. En systematisk utvärdering kan minska kompatibilitetsproblem och förbättra installationseffektiviteten.

1. Kontrollera kabelarrangemanget.Bekräfta antalet och arrangemanget av ledare som kommer att passera genom CT-öppningen.
2. Mät önskad bländare.Se till att den inre diametern ger tillräckligt utrymme för de befintliga kablarna.
3. Bekräfta skyddsreläet.CT-utgången och reläegenskaperna måste vara kompatibla.
4. Verifiera det elektriska systemet.Kontrollera frekvens, neutral konfiguration, jordningsmetod och andra systemkrav.
5. Utvärdera installationsmiljön.Fukt, föroreningar, temperatur och tillgängligt installationsutrymme kan påverka lämplig konstruktion.
6. Överväg eftermonteringskrav.Design med delad kärna kan ge större bekvämlighet när befintliga kablar inte enkelt kan kopplas bort.
7. Granska tillverkarens kvalitet.Kärnmaterial, lindningsmaterial, isolering, testprocedurer och tillverkningskonsistens bör övervägas före bulkanskaffning.

För internationella köpare som köper från en tillverkare eller leverantör i Kina bör teknisk dokumentation och modellbekräftelse erhållas före köp. Detta är särskilt viktigt när CT ska integreras i ett större skyddssystem.

Vilka är de viktigaste fördelarna?

En korrekt vald donut typ nollsekvens CT kan ge flera praktiska fördelar för elektriska skyddssystem:

• Hög känslighet:En lämplig magnetisk kärna kan hjälpa till att detektera små restströmmar.
• Kompakt struktur:Den toroidformade konfigurationen kan passa effektivt runt befintliga ledare.
• Icke-påträngande avkänning:Strömdetektering uppnås utan att placera primärlindningen i serie med kretsen.
• Skyddsintegration:Sekundära signaler kan kopplas till skyddsreläer och övervakningsutrustning.
• Flexibel installation:Tillgängliga konstruktionsalternativ kan rymma olika installationsscenarier.
• Brett användningsområde:Lämplig för industriella, kommersiella, infrastruktur- och kraftdistributionsmiljöer.

XiFas produktdesign kombinerar en toroidformad kärna med en sekundär lindning och skyddande hölje, medan det angivna materialvalet betonar konduktivitet, mekanisk styrka och magnetisk känslighet.

Vanliga frågor om Zero Sequence CT Current Transformator Donut Type

Vad används en Zero Sequence CT Current Transformer Donut Type till?

Den används främst för att detektera nollsekvens eller restström orsakad av jordfel, läckströmmar och isoleringsproblem. Den resulterande signalen kan tillföras skyddsreläer eller övervakningsutrustning.

Hur upptäcker en munk typ CT ett jordfel?

Ledarna passerar genom den toroidformade kärnan. Under balanserade förhållanden upphäver deras magnetiska effekter till stor del. Ett jordfel skapar en obalans som producerar kvarvarande magnetiskt flöde som CT omvandlar till en sekundär elektrisk signal.

Vilka kärnstorlekar finns tillgängliga?

Den refererade XiFa-produktinformationen listar LXK-modeller med Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 och Φ240-konfigurationer. Exakta specifikationer bör verifieras enligt den valda modellen och skyddsapplikationen.

Kan en nollsekvens-CT användas för eftermonteringsprojekt?

Ja. Solid-core och split-core strukturer uppfyller olika installationskrav. En design med delad kärna kan vara fördelaktigt där befintliga kablar inte kan kopplas bort under installationen.

Vad ska jag ange när jag begär en offert?

Upphandlingsteam bör helst tillhandahålla erforderlig härdöppning, systemfrekvens, ledararrangemang, relämodell, anslutningsmetod, primärströmskrav, installationsmiljö och kvantitet. Att tillhandahålla dessa uppgifter hjälper en kinesisk tillverkare eller leverantör att rekommendera en kompatibel konfiguration mer effektivt.

Slutsats

A Zero Sequence CT Current Transformator Donut Typeger ett fokuserat och praktiskt tillvägagångssätt för jordfelsdetektering, vilket gör det värdefullt för jordfelsskydd, läckageövervakning, isoleringsövervakning och intelligent elektriskt skydd. Dess toroidformade kärna, sekundärlindning, isoleringsstruktur och installationskonfiguration påverkar alla systemets prestanda. XiFas publicerade produktinformation belyser högpermeabilitet kiselstål, syrefri kopparemaljerad tråd, flera LXK-kärnstorlekar och kompatibilitet med 50 Hz kraftsystem.

Om du skaffar en pålitligZero Sequence CT Current Transformator Donut Typeför ett nytt kraftdistributionsprojekt, skyddssystem eller eftermonteringsapplikation,kontakta osspå XiFa för att diskutera dina tekniska krav, modellval och offert. Att tillhandahålla dina systemparametrar i förväg kan hjälpa till att påskynda produktmatchning och upphandling.
