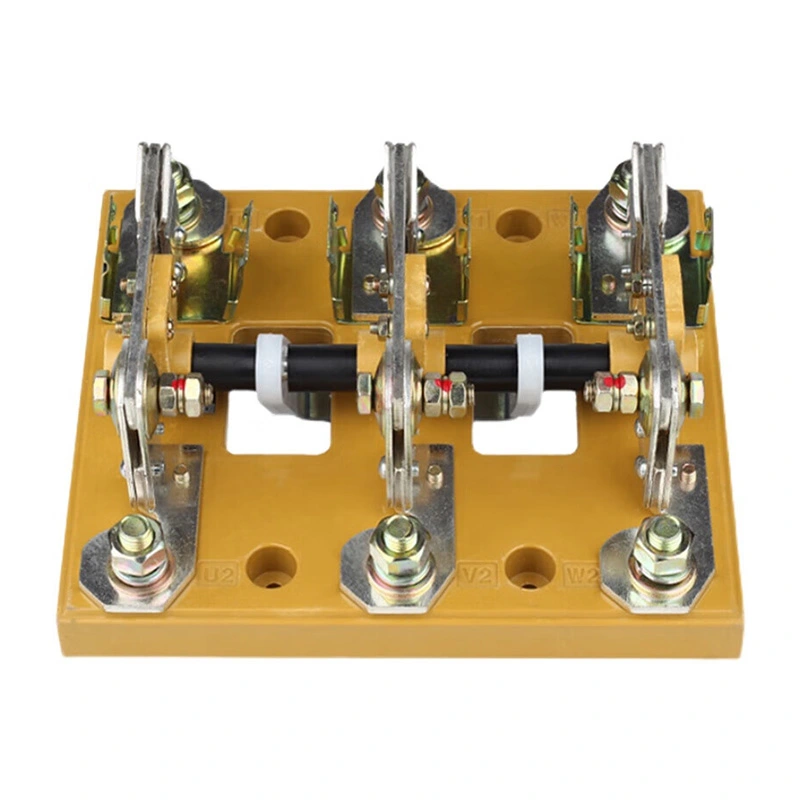

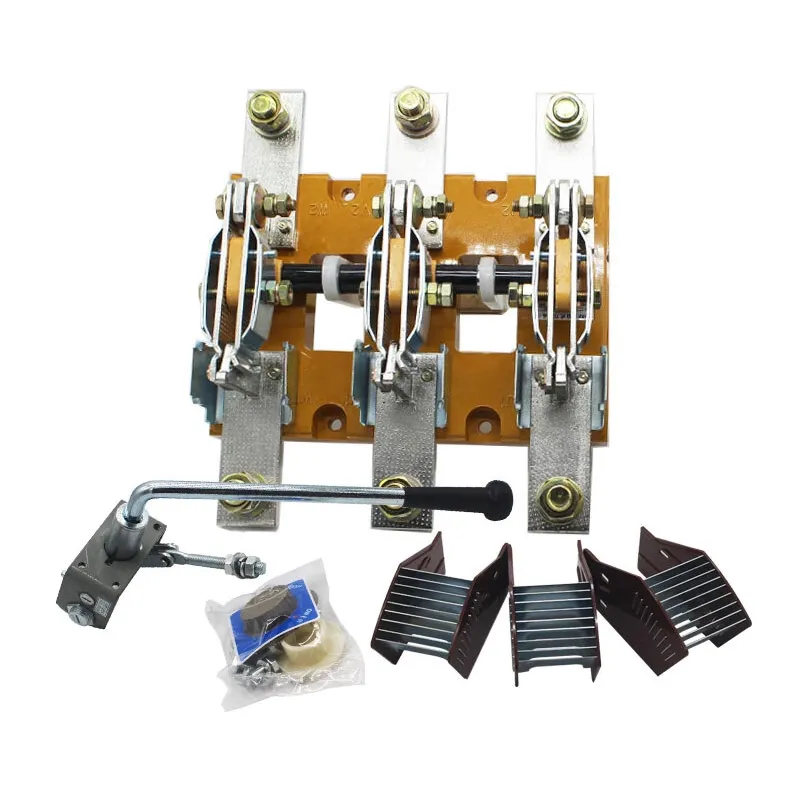

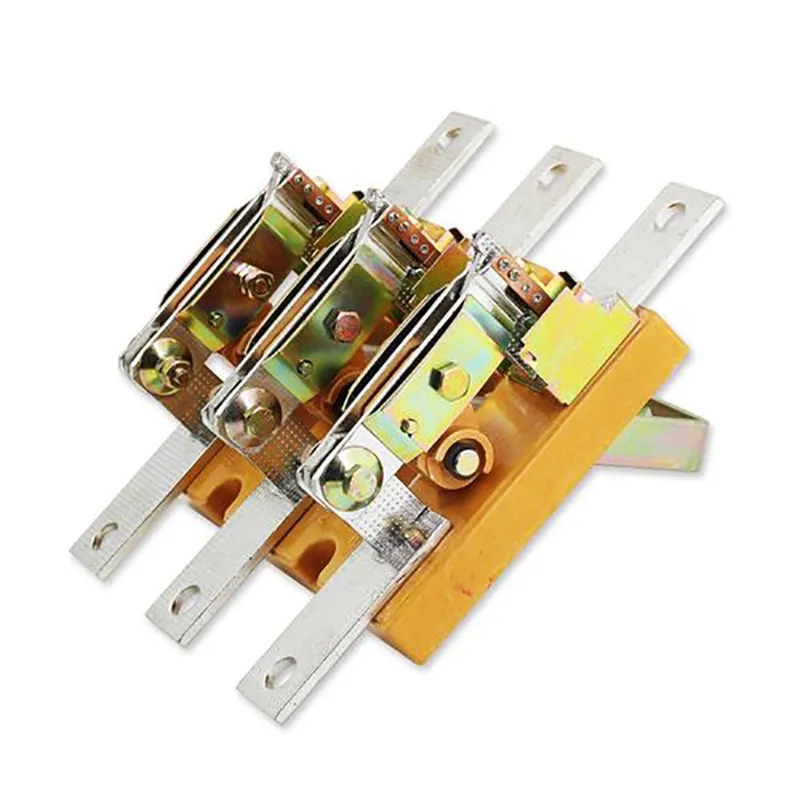

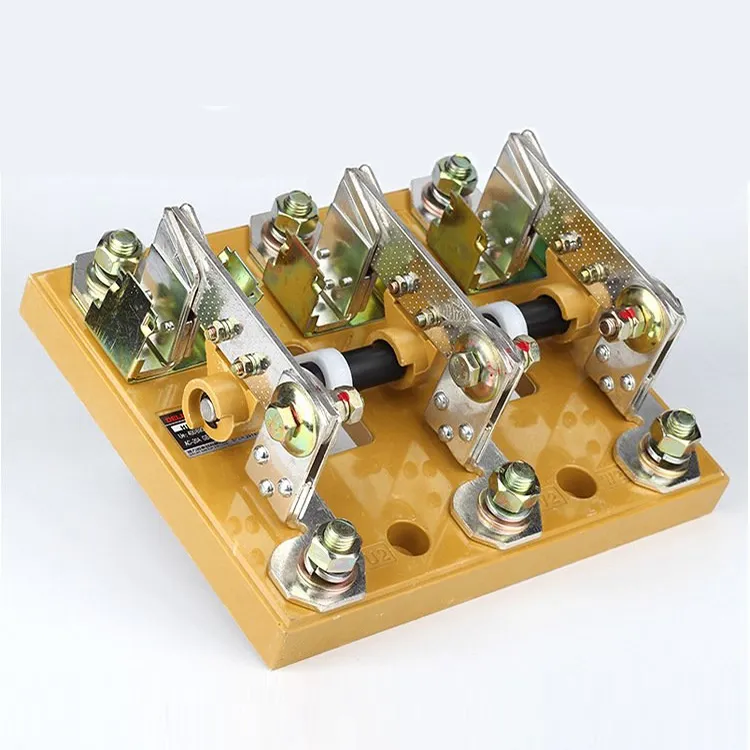

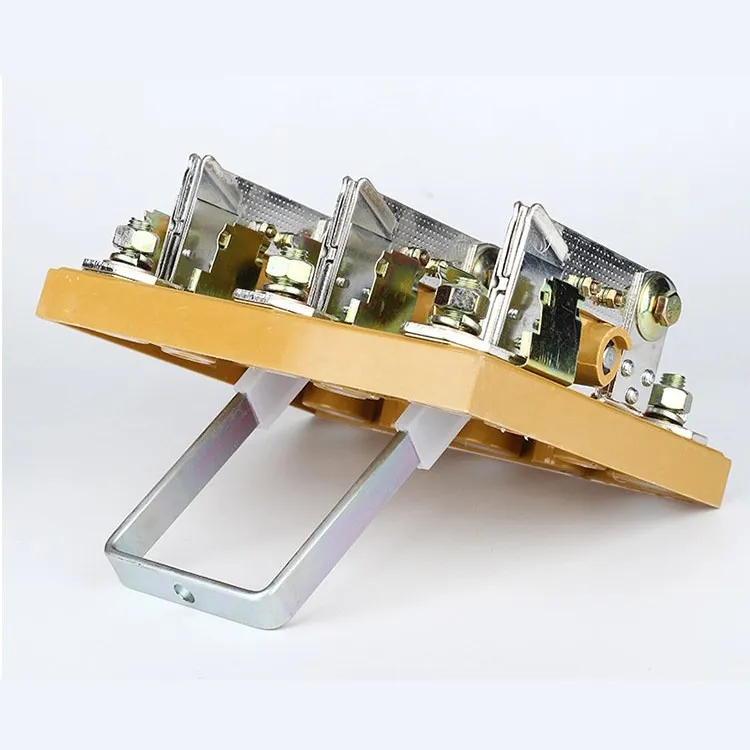

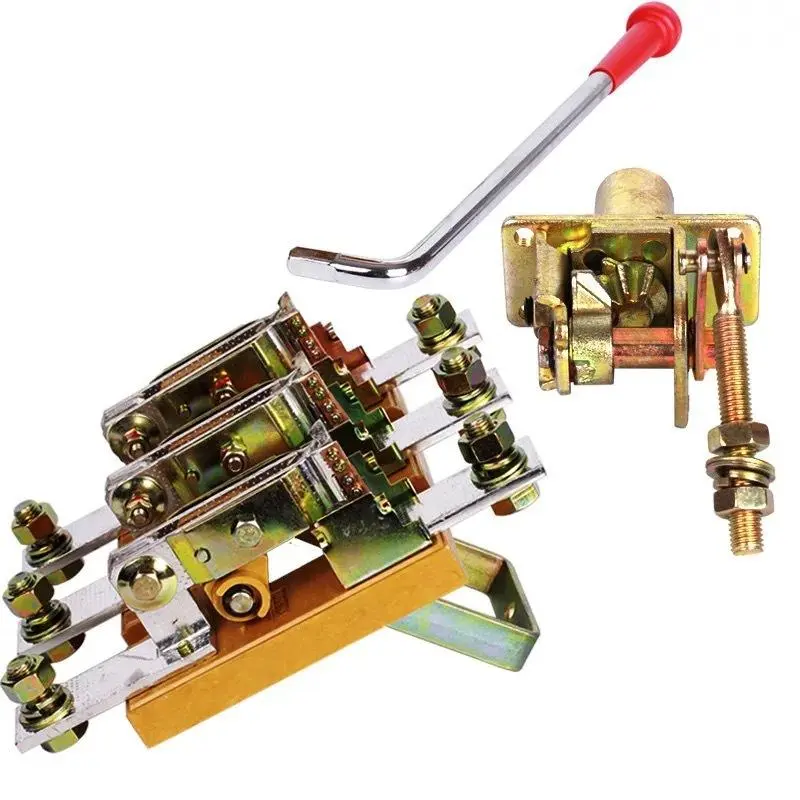

Elskåp 800 Amp 3-fas brytare

För att producera ett pålitligt elskåp 800 amp 3-fas brytare, använder Wenzhou XiFa Electric Power Equipment Co., Ltd högkvalitativa kopparkontakter och robust hölje för att säkerställa lång livslängd. Samtidigt har varje elskåp 800 amp 3-fasfrånskiljare en kompakt och enkel design, inte bara för att ge en uppenbar frånkopplingspunkt på visuella håll utan även för att passa för panel- eller väggmontering. Samtidigt är det nödvändigt att varje elskåp 800 amp 3-fas brytare för att genomgå fabrikstester innan snabb leverans.

Skicka förfrågan

Produktbeskrivning

En 800 amp 3-fas brytare är en enhet som främst används för att isolera strömkällor, utföra växlingsoperationer och ansluta eller koppla från lågströmskretsar. Den har ingen ljusbågssläckningsförmåga. I öppet läge håller kontakterna ett specificerat isoleringsavstånd med ett tydligt synligt brott; i stängt läge kan omkopplaren bära normal driftström såväl som att motstå onormala förhållanden, såsom kortslutningsström, under en definierad tidsperiod.

I de flesta fall används 800 amp 3-fasfrånskiljare som lågspänningsisolatorer, vilket innebär att de är klassade för spänningar under 1 kV. Även om deras funktionsprincip och konstruktion är relativt enkel, produceras de i stora kvantiteter och deras tillförlitlighet är avgörande. Som ett resultat spelar de en viktig roll i design, konstruktion och säker drift av transformatorstationer och kraftverk.

Den definierande egenskapen hos en 800 ampere 3-fasfrånskiljare är att den inte kan avbryta belastningsströmmen; den får endast öppnas eller stängas när kretsen är fri från ström. Typiska referenser till 800 amp 3-fasfrånkopplingsbrytare täcker deras funktioner, egenskaper, klassificeringar, applikationer, förbättringar mot missbruk, underhållspraxis och vanliga problem.

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Produktionsparameter:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrisk styrka (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Arbetsström le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Motoreffekt (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Tillverknings- och brytkapacitet
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(KA toppvärde)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mekanisk livslängd (tider)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrisk livslängd (tider)
Ue=660V Märkström le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Vikt (kg)
3 stolpar	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 stolpar	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Arbetsmoment (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

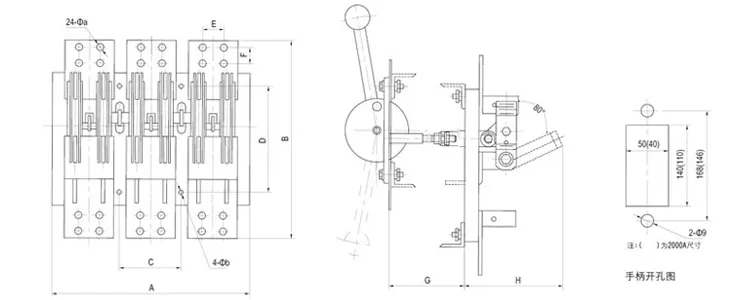

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

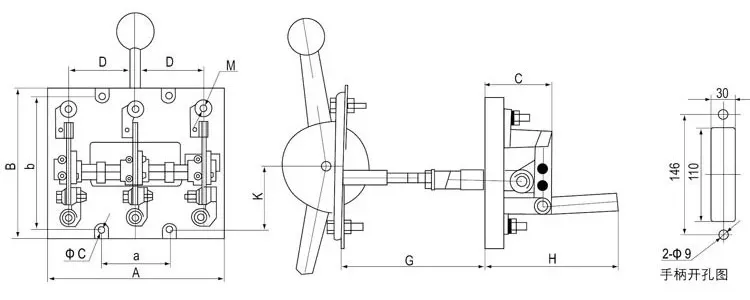

Typ		Ramstorlek (mm)						installationsstorlek (mm)
Typ		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

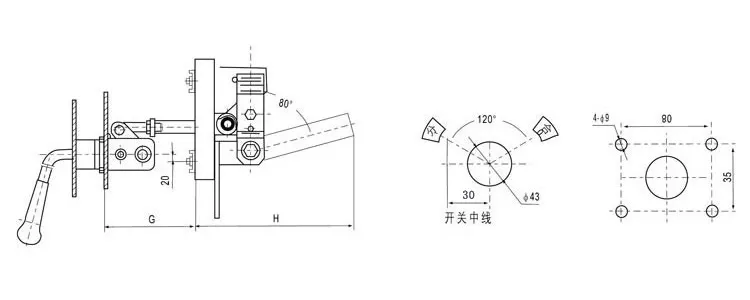

Typ	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

Vanliga frågor om produktion:

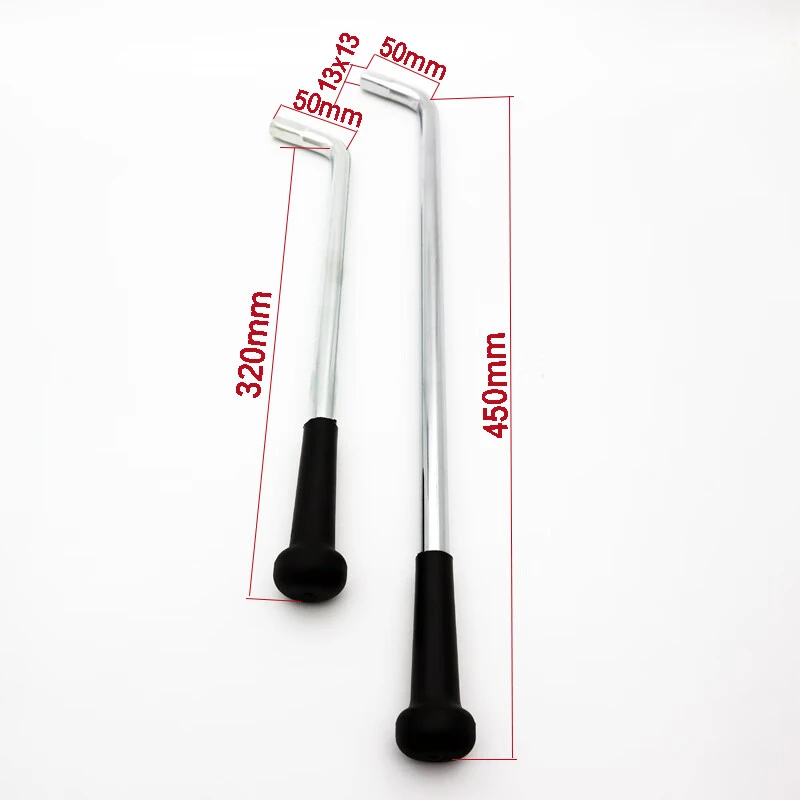

F: Hur väljer jag mellan olika handtagstyper (roterande vs spak)?

S: Roterande handtag: Kompakt, används ofta i motorkontrollcenter eller trånga utrymmen.

Spakhandtag: Större och mer synliga, föredraget när tydlig indikering av PÅ/AV behövs.

Valet beror på utrymme, säkerhetssynlighet och operatörens preferenser.

F: Kan en 3-fasfrånskiljare på 800 ampere monteras i valfri riktning?

S: Generellt bör en 800 ampere 3-fasfrånskiljare monteras vertikalt för att uppfylla säkerhets- och kodkrav. Vissa konstruktioner tillåter flexibilitet, men följ alltid tillverkarens instruktioner och lokala elektriska koder.

F: Stöder en 800 ampere 3-fasfrånkopplingsbrytare lockout/tagout (LOTO) procedurer?

S: Ja, inkluderar 800 amp 3-fas brytare, de flesta modeller är utrustade med hänglåsbara handtag för att säkerställa överensstämmelse med OSHAs säkerhetskrav för låsning/tagout. Detta gör det möjligt för tekniker att på ett säkert sätt serva utrustning utan risk för oavsiktlig återströmning.
