Elektrisk lågspänningssäkringsfrånskiljare

Jämfört med en icke säkringsfrånskiljare, kombinerar en elektrisk lågspänningssäkringsfrånskiljare funktionerna hos en säkring och en knivbrytare, vilket innebär att den kan styra frånkopplingen och anslutningen av ström under normal drift, och avbryta strömmen vid kortslutning och överbelastning. Wenzhou XiFa Electric Power Equipment Co., Ltd är specialiserat på att producera elektrisk lågspänningssäkringsfrånskiljare. För att producera en solid kvalitetssäkring frånkopplare, antar företaget högkvalitativ koppar på frånskiljaren och säkringen. Kapslingen använder epoxihartsinkapsling som kan skydda interna komponenter från damm, fukt och yttre krafter samtidigt som operatörens säkerhet garanteras.

Skicka förfrågan

Produktbeskrivning

Den elektriska lågspänningssäkringsfrånskiljaren, även känd som en säkringsisolator, kombinerar på ett skickligt sätt funktionerna hos en frånkopplingsbrytare och en säkring, vilket gör den till en kritisk komponent i lågspänningscentraler. Dess säkringselement är utformat för att snabbt bryta felströmmar, vilket säkerställer kretsens säkerhet, medan knivbrytaren är speciellt avsedd för kopplingsoperationer under obelastade förhållanden och inte kan avbryta spänningsförande strömmar under normal drift. Denna unika kombination positionerar den säkrade frånskiljaren som en pålitlig väktare av kretsskydd.

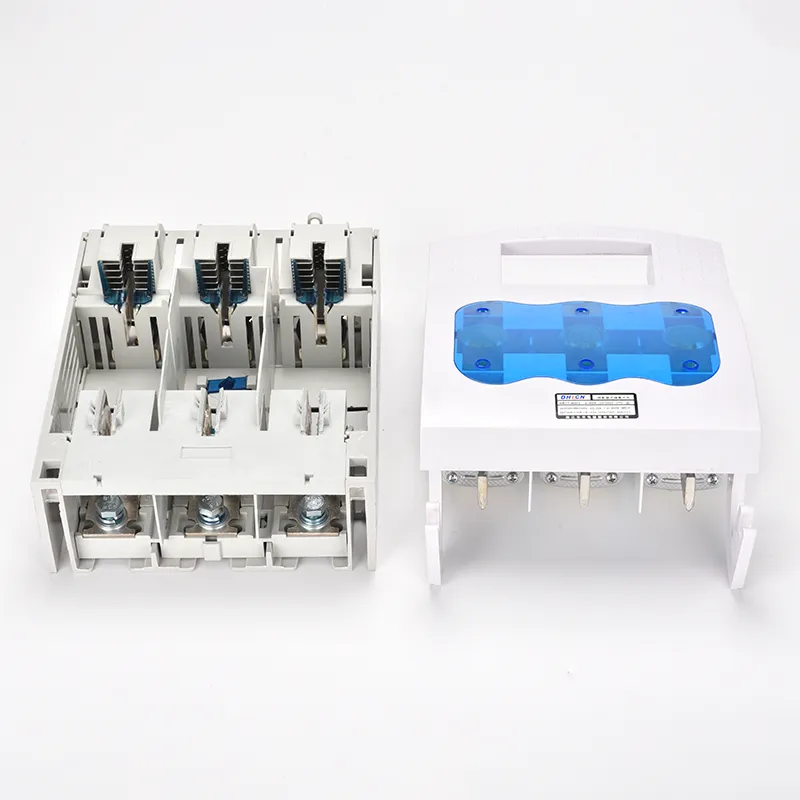

När omkopplaren är stängd säkerställer knivmekanismen, genom ett väldesignat länksystem, en fast kontakt mellan säkringen och samlingsskenan, vilket tillåter oavbrutet strömflöde. Omvänt, när frånkoppling krävs, separerar samma enkla mekanism säkert säkringen från den strömförande samlingsskenan, vilket möjliggör snabba kretsavbrott. Denna exakta mekaniska design är det som gör att den säkrade frånkopplingsbrytaren fungerar smidigt och tillförlitligt medan den ändrar kretsläge.

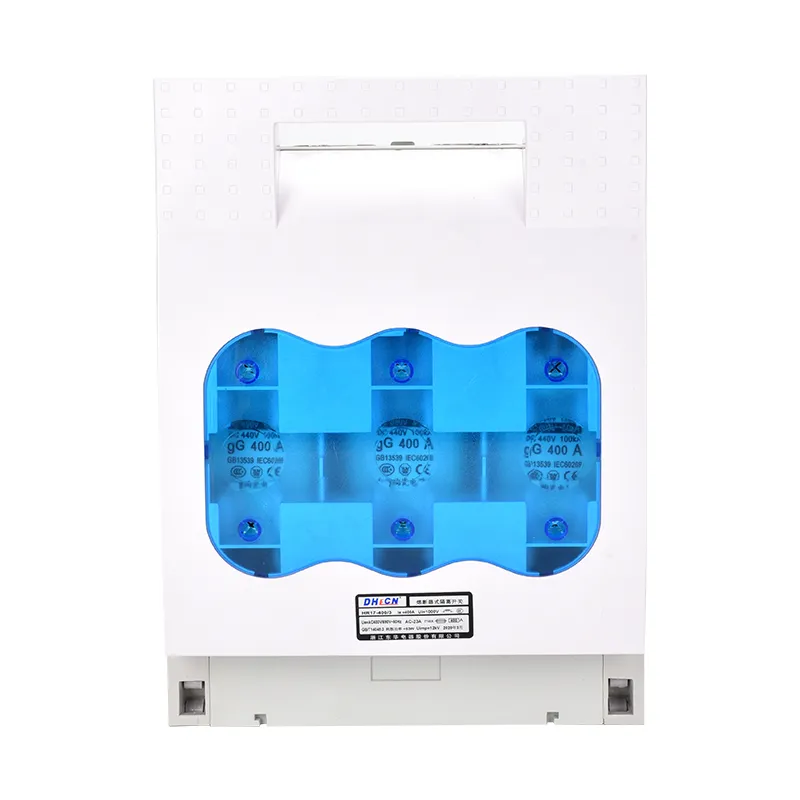

Electric Low Voltage Fuse Disconnector Switching

Produktparameter:

Typ av säkring	0			1			2			3
Frekvens	50 Hz			50 Hz			50 Hz			50 Hz
Ue (V)	690	500	400	690	500	400	690	500	400	690	500	400
Ui (V)	800			800			800			800
I (A)	160			250			400			630
Ith (A)	160			250			400			630
Utnyttjande	AC-21B (690V)			AC-21B (690V)			AC-21B (690V)			AC-21B (690V)
	AC-22B(500V)			AC-22B(500V)			AC-22B(500V)			AC-22B(500V)
	AC-23B(400V)			AC-23B(400V)			AC-23B(400V)			AC-23B(400V)
Tillverkningskapacitet	725V, 240A			725V, 375A			725V, 600A			725V, 945A
	525V, 480A			525V, 750A			525V, 1200A			525V, 1890A
	420V, 160A			420V, 250A			420V, 400A			420V, 6300A
Brytkapacitet	725V, 240A			725V, 375A			725V, 600A			725V, 945A
	525V, 480A			525V, 750A			525V, 1200A			525V, 1890A
	420V, 1280A			420V, 2000A			420V, 3200A			420V, 5040A
Ics (kA)	50	100	100	50	100	100	50	100	100	50	100	100
Förlust av säkringseffekt (W)	12			23			34			48

Ith (A)	Typ av säkring	In av säkring （A）
160	0	4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160
250	1	80, 100, 125, 160, 200, 224, 250
400	2	125, 160, 200, 224, 250, 300, 315, 355, 400
630	3	315, 355, 400, 425, 500, 630

Typ	A	B	C	D	E	F
HR17-160	106	200	97	60	200	87
HR17-250	185	247	128	88	221	110
HR17-400	210	290	145	97	268	125
HR17-630	256	300	160	112	285	139
HR17-800	256	300	160	112	285	139

Lägesnummer		Utsiktsmått (mm)				Installationsmått (mm)
Lägesnummer		A	B	C	D	a	b	фc
HR17-40	2P	55	116	76	150	25	-	ф6
HR17-40	3P	76	116	76	150	42	-	ф6
HR17-63	2P	74	116	76	150	32	-	ф6
HR17-63	3P	105	116	76	150	62	-	ф6
HR17-160	2P	75	200	83	205	43	25	ф7
	3P	106	200	83	205	66	25	ф7
	4P	138	200	83	205	100	25	ф7
HR17-250	2P	128	247	110	195	72	50	ф11
	3P	185	247	110	195	114	50	ф11
	4P	242	247	110	195	172	50	ф11
HR17-400	2P	145	290	145	340	80	50	ф11
	3P	210	290	145	340	130	50	ф11
	4P	276	290	145	340	195	50	ф11
HR17-630 HR17-800	2P	175	300	145	360	90	50	ф11
	3P	256	300	145	360	162	50	ф11
	4P	340	300	145	360	243	50	ф11

Vanliga frågor om produkter:

F: Vad växlar en elektrisk lågspänningssäkringsfrånskiljare?

S: En elektrisk lågspänningssäkringsfrånskiljare är en elektrisk anordning som kombinerar skyddsfunktionen hos en säkring med omkopplingsförmågan hos en frånskiljare. Den ger säker isolering för underhåll och avbryter felströmmar för att skydda kretsar och utrustning.

F: Kan en elektrisk lågspänningssäkringsfrånskiljare koppla bort spänningsförande ström?

S: Nej. Knivbrytaren i en säkrad frånkopplingsbrytare är utformad för att fungera endast när kretsen är fri från belastningsström. Den ska aldrig användas för att avbryta normala driftströmmar. Säkringselementet kommer dock att fungera automatiskt under felförhållanden.

F: Vilka är de huvudsakliga tillämpningarna för en elektrisk lågspänningssäkringsfrånskiljare?

S: en elektrisk lågspänningssäkringsfrånskiljare används vanligtvis i lågspänningscentraler för kraftdistribution, motorkontrollcenter, HVAC-system och industrimaskiner. De ger både säkerhetsisolering och överströmsskydd i dessa system.
