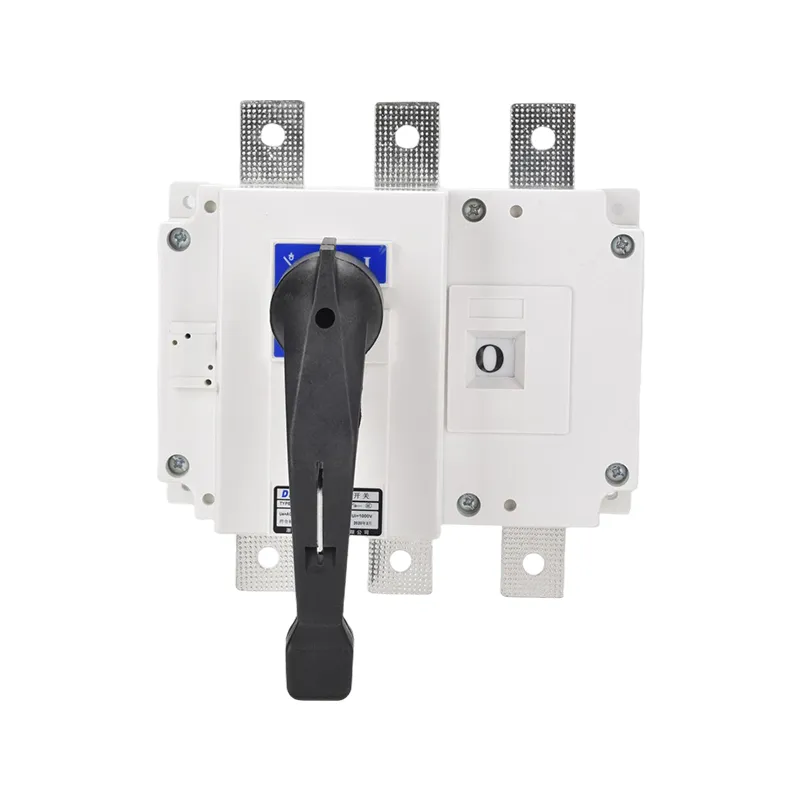

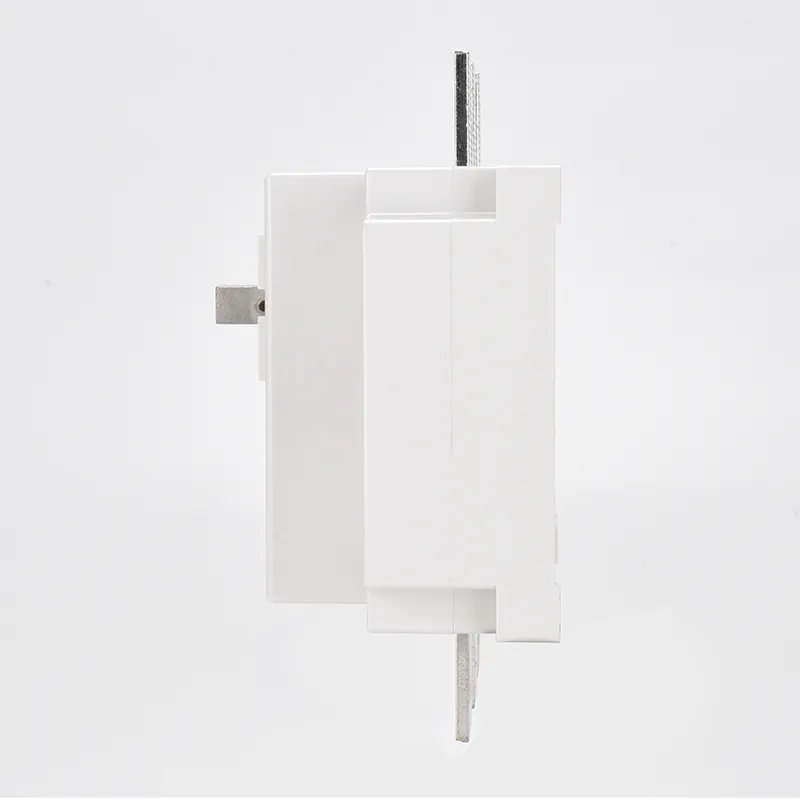

3 Fas 200 Amp icke säkringsfrånkopplingsbrytare

Som en professionell tillverkning följer Wenzhou XiFa Electric Power Equipment Co., Ltd strikt kvalitetskontrollsystemet för att producera varje 3-fas 200 amp icke-säkrad frånkopplingsbrytare. I verkstaden med en 3-fas 200 amp icke-säkrad frånkopplingsbrytare kommer cheferna att inspektera varje produktionsprocess som fungerar smidigt för att säkerställa en snabb och utan fördröjning leverans. När frånkopplingsbrytaren är klar är det nödvändigt att genomgå en serie fabrikstest, såsom mekanisk drifttest, för att verifiera smidig och tillförlitlig kopplingsverkan och effektfrekvensen motstår spänningstest på huvudkretsen och isoleringsdelar.

Skicka förfrågan

Produktbeskrivning

För att bättre känna till en 3-fas 200 ampere icke säkringsfrånkopplingsbrytare, skulle vi kunna introducera en icke säkringsfrånskiljare från funktionen i kraftsystemet. Det kan visas som nedan:

1. Strömavstängning: Under inspektion eller underhåll av elektrisk utrustning, genom att öppna den 3-fasiga 200 amp oförsäkrade frånkopplingsbrytaren, separeras utrustningen som är under drift fullständigt från spänningsförande delar, vilket skapar ett synligt avbrott och säkerställer personalens säkerhet.

2. Omkopplingsfunktioner: Vid drift av ett kraftsystem fungerar 3-fas 200 ampere icke säkringsfrånskiljare i samordning med strömbrytare för att ändra driftskonfigurationen för kretsar – till exempel överföring av samlingsskenor eller ändring av matningsvägar: möjliggör flexibel systemkontroll.

3. Skapa och bryta små strömmar: 3-fas 200 amp icke säkringsfrånkopplingsbrytare kan direkt ansluta eller koppla från små strömkretsar såsom obelastade korta ledningar, spänningstransformatorer och överspänningsavledare, utan att behöva använda en strömbrytare, vilket förenklar rutinoperationer.

4.Koordinering med skyddsanordningar: När ett fel uppstår, isolerar den 3-fasiga 200 amp oförsäkrade frånskiljaren den felaktiga sektionen efter att strömbrytaren har löst ut, vilket förhindrar felexpansion och stödjer stabil systemdrift.

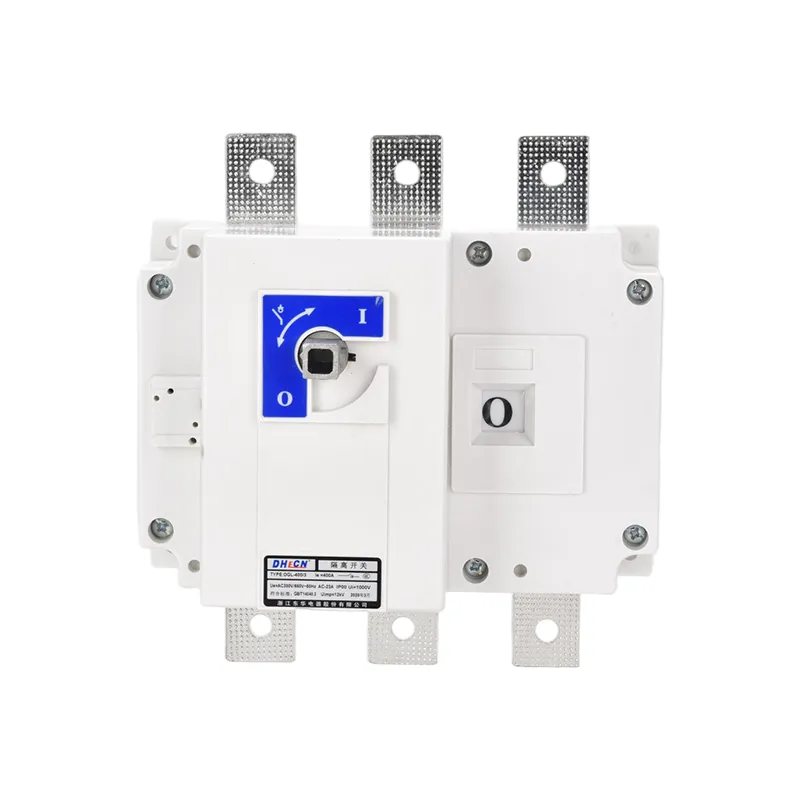

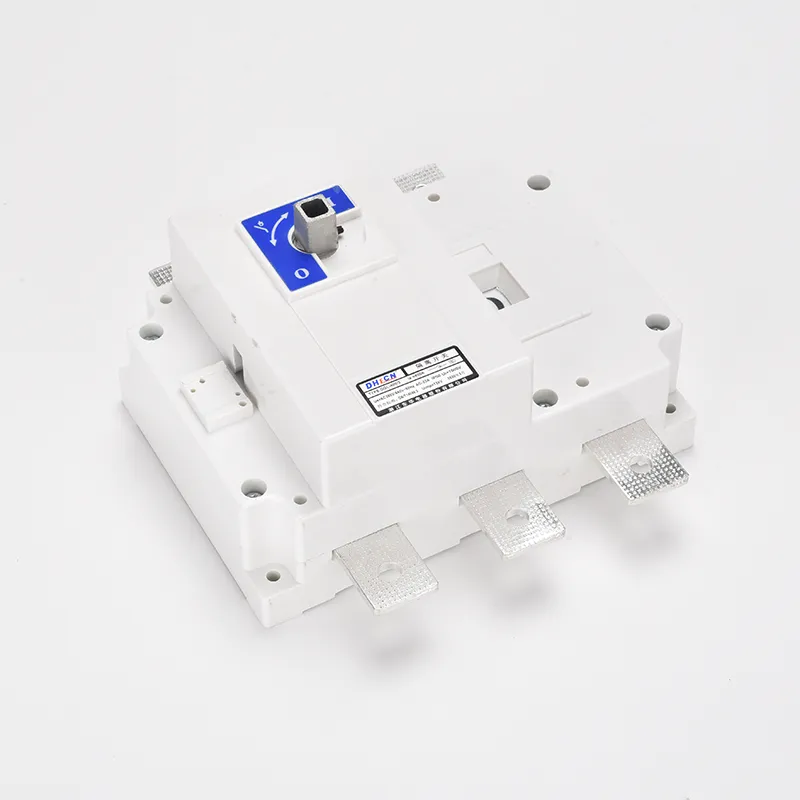

3 Phase 200 Amp Non Fused Disconnect Switch

Produktparameter:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrisk styrka (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Arbetsström le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Motoreffekt (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Tillverknings- och brytkapacitet
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(KA toppvärde)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mekanisk livslängd (tider)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrisk livslängd (tider)
Ue=660V Märkström le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Vikt (kg)
3 stolpar	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 stolpar	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Arbetsmoment (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

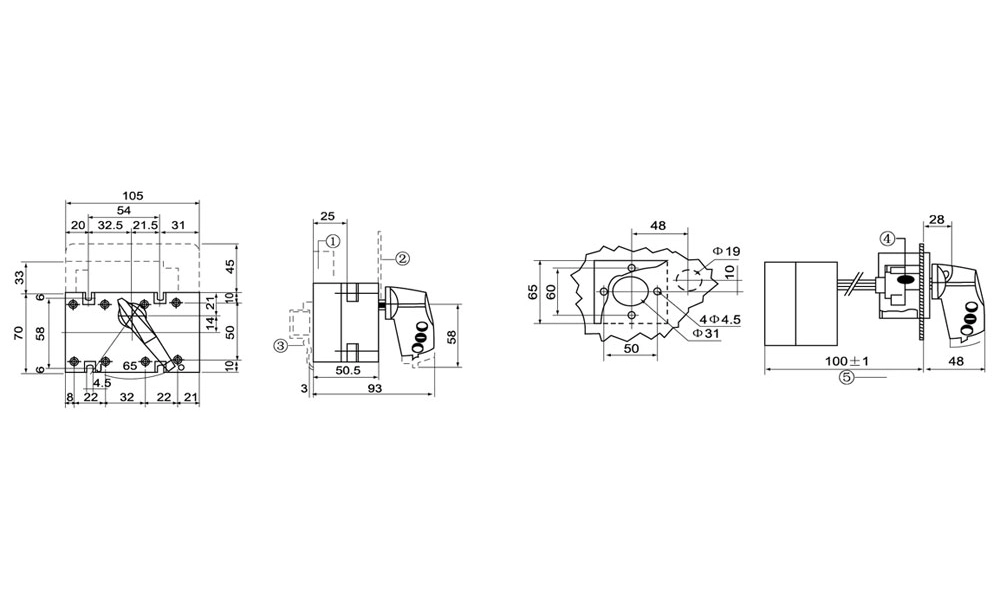

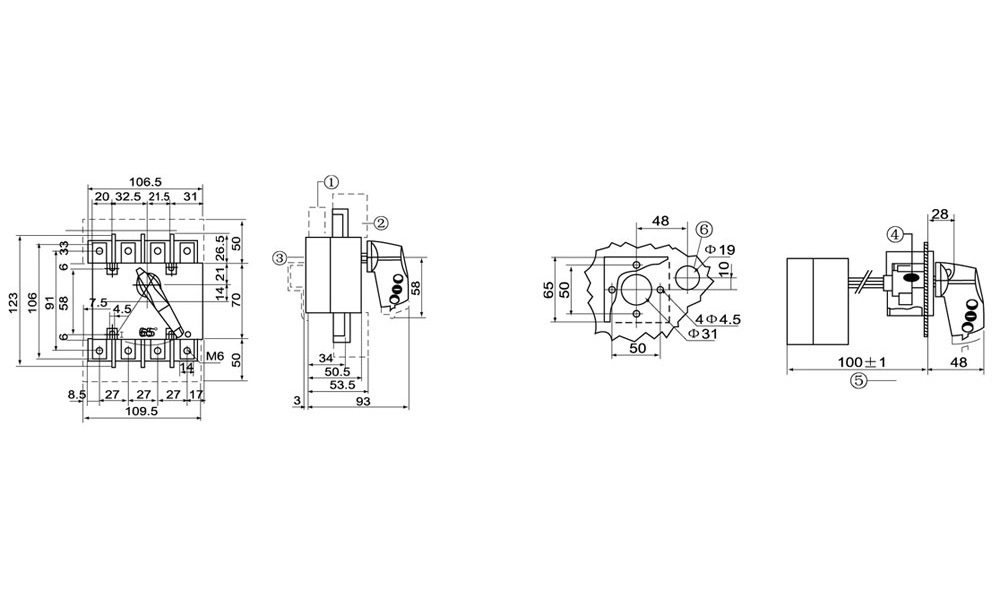

3 Phase 200 Amp Non Fused Disconnect Switch

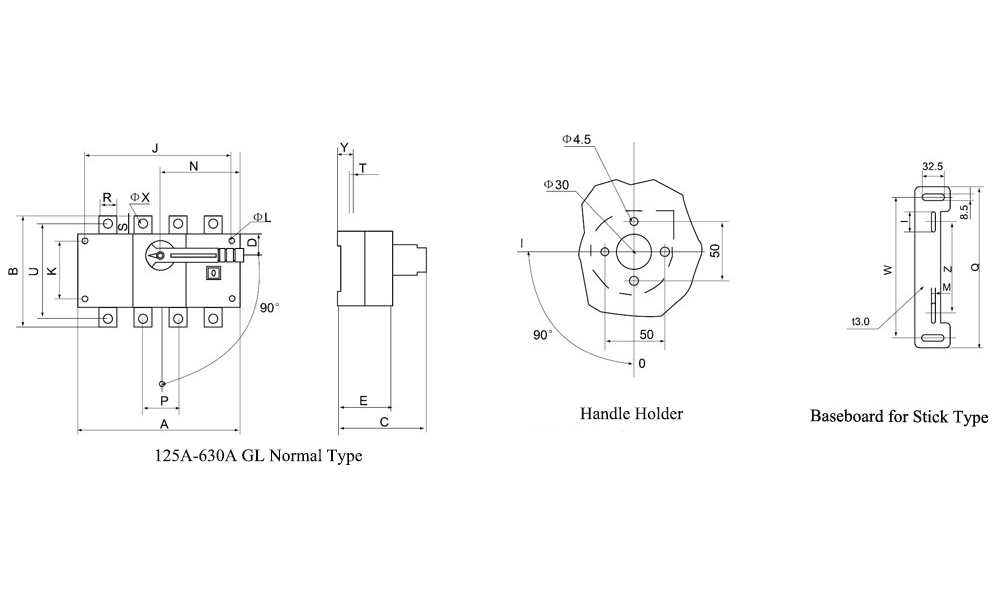

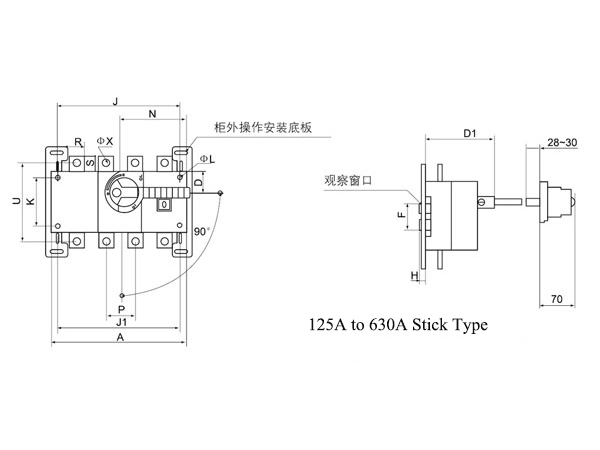

Typ	Ramstorlek och installationsstorlek
GL-125～630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Typ	Storlek
GL-125～630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

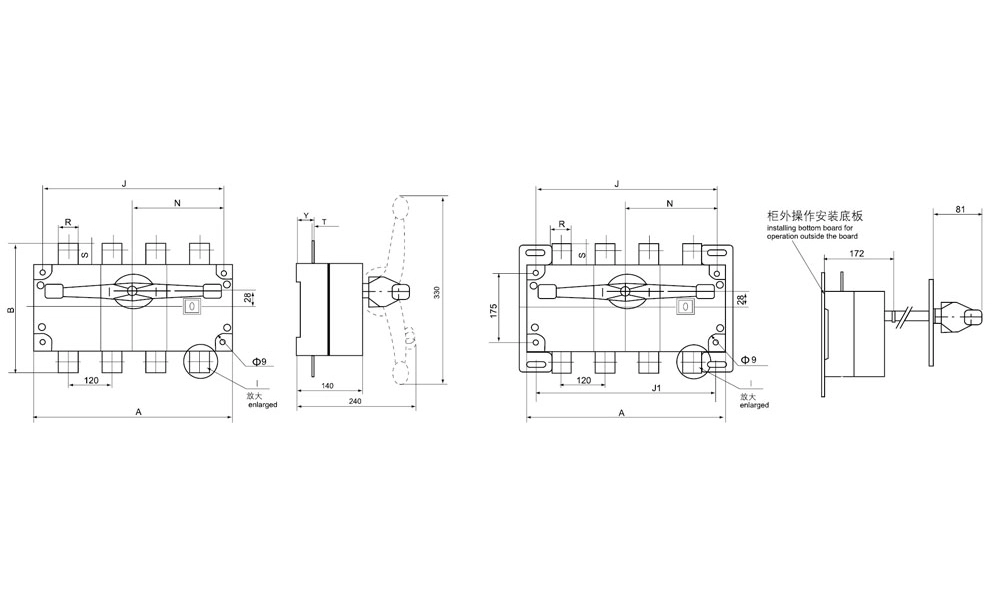

Typ	Ramstorlek och installationsstorlek
GL-1000～4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

Vanliga frågor om produkter:

F: Vilken är den primära funktionen för en 3-fas 200A icke säkringsfrånskiljare?

S: en 3-fas 200A icke-säkrad frånkopplingsbrytare ger ett sätt att manuellt isolera ström från utrustning eller kretsar för underhåll och säkerhet. Till skillnad från en säkrad strömbrytare inkluderar den inte överströmsskydd – den öppnar och stänger helt enkelt kretsen.

F: I vilken typ av applikationer används vanligtvis en 3-fas 200A icke säkringsfrånskiljare?

S: Osäkrade frånkopplingar installeras vanligtvis när överströmsskydd redan tillhandahålls av en uppströmsbrytare eller säkring. De används ofta som lokala isoleringsenheter för HVAC-enheter, motorer, verktygsmaskiner eller distributionspaneler.

F: Varför välja 200 ampere?

S: En 200A-klassning är lämplig för system där den maximala kontinuerliga belastningsströmmen inte överstiger 200 ampere. Denna klassificering används ofta i medelstora kommersiella och lätta industrianläggningar där grenkretsar eller individuella laster kräver säker isolering.

F: Vilka spänningsvärden finns tillgängliga för en 3-fas 200A icke säkringsfrånskiljare?

S: De flesta 3-fas 200A icke-säkrade frånkopplingar är klassade upp till 600 volt AC, med 240V och 480V som de vanligaste. Kontrollera alltid att enhetens klassificering matchar eller överstiger systemspänningen.
