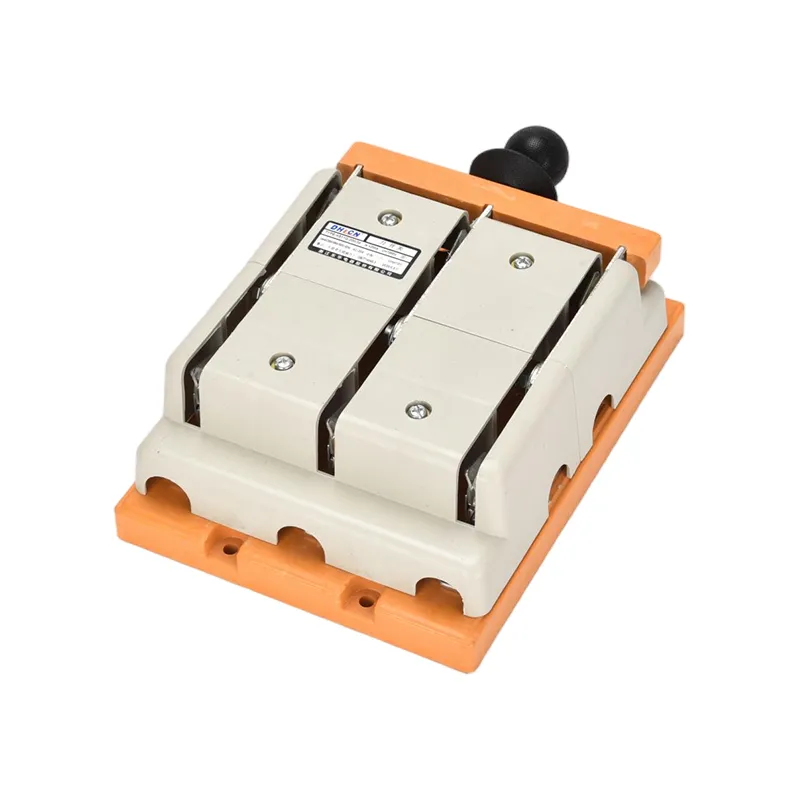

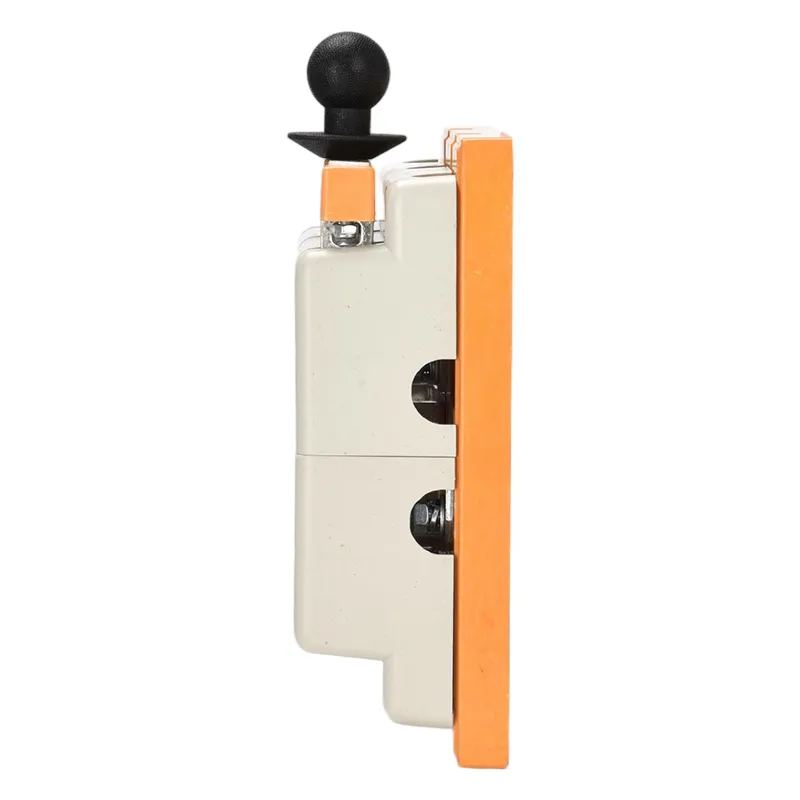

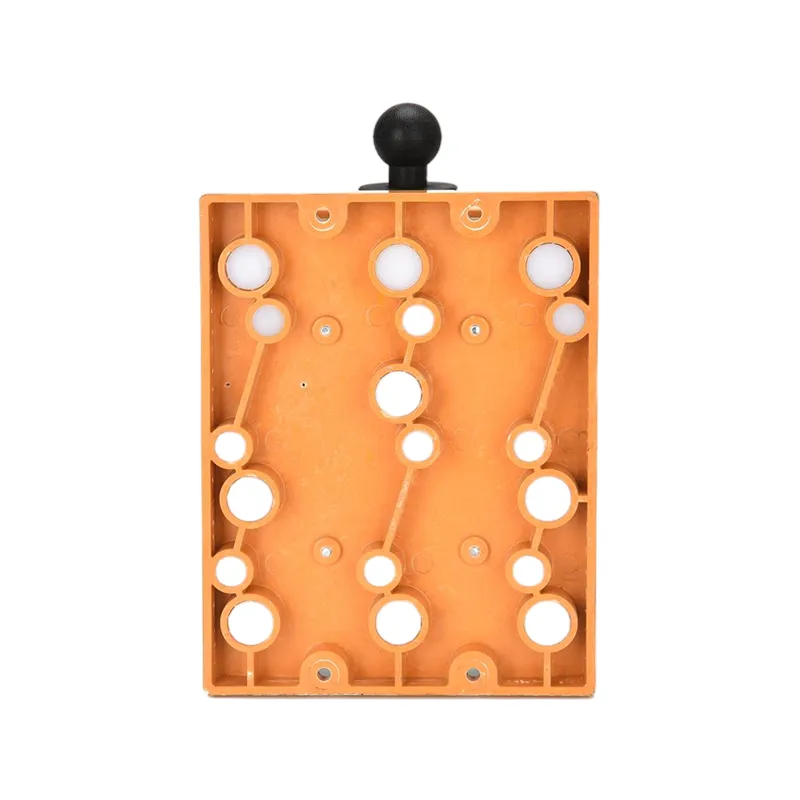

480v 400 Amp 3-fas brytare

Wenzhou XiFa Electric Power Equipment Co., Ltd är en expertfabrik för att tillverka 480v 400 amp 3-fas brytare. För att garantera en kort ledtid utan fördröjning har Wenzhou XiFa Electric Power Equipment Co., Ltd ett lager av 400 amp 3-fasfrånskiljare i lager. De stora volymbeställningarna behöver förberedas från 7 till 15 arbetsdagar från beställningen. Samtidigt kunde Wenzhou XiFa Electric Power Equipment Co., Ltd anpassa en 400 amp 3-fas brytare enligt kundernas krav såsom spänningsnivå, användningsmiljö, etc.

Skicka förfrågan

Produktbeskrivning

480v 400 amp 3-fasfrånskiljaren ska bära trefas AC 400 amp märkström i stängningsläget. Den har en enkel och kompakt design på strukturen som används allmänt i kompakt transformatorstation och elpanel. Huvudfunktionen hos 480v 400 amp 3-fasfrånskiljare är ingen ljusbågssläckningsförmåga och ingen belastning.

480v 400 amp 3-fasfrånkopplingsbrytaren ger synlig och tillförlitlig frånkoppling för att säkerställa operatörsskydd under underhåll. Funktionen hos 480v 400 amp 3-fasfrånskiljare är att koppla bort strömmen i en miljö utan belastning. Det vill säga, 480v 400 amp 3-fasfrånskiljaren ska stängas före strömbrytaren och lösa ut efter strömbrytaren i kraftdistributionssystemet.

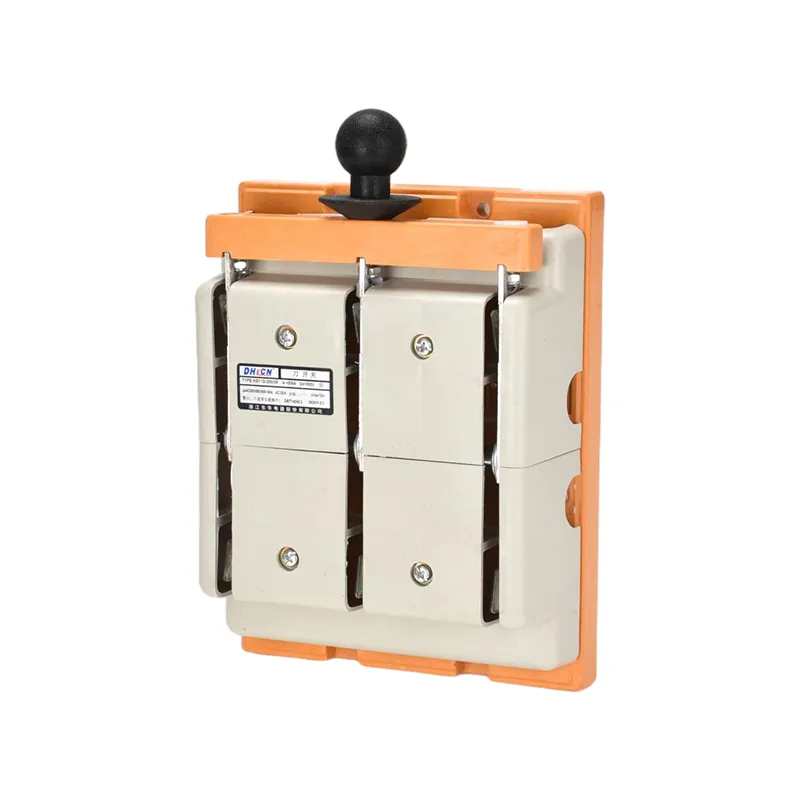

480v 400 Amp 3 Phase Disconnect Switch

Produktionsparameter:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrisk styrka (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Arbetsström le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Motoreffekt (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Tillverknings- och brytkapacitet
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(KA toppvärde)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mekanisk livslängd (tider)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrisk livslängd (tider)
Ue=660V Märkström le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Vikt (kg)
3 stolpar	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 stolpar	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Arbetsmoment (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

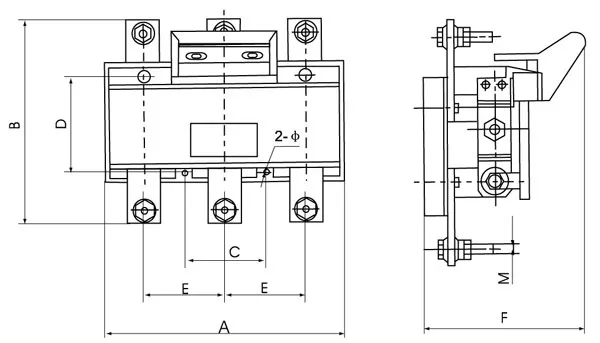

Typ av främre vridning

Märkström（A）	Ramstorlek (mm)					Monteringsstorlek (mm)
Märkström（A）	A	B	E	F	M	C	D	φ
200	190	170	70	155	M8	70	140	φ7
400	220	220	80	170	M12	80	190	φ7
630	270	300	100	170	M16	100	140	φ9
1000	320	320	120	195	2-M12	120	140	φ10
1600	360	360	130	215	4-M12	130	140	φ11

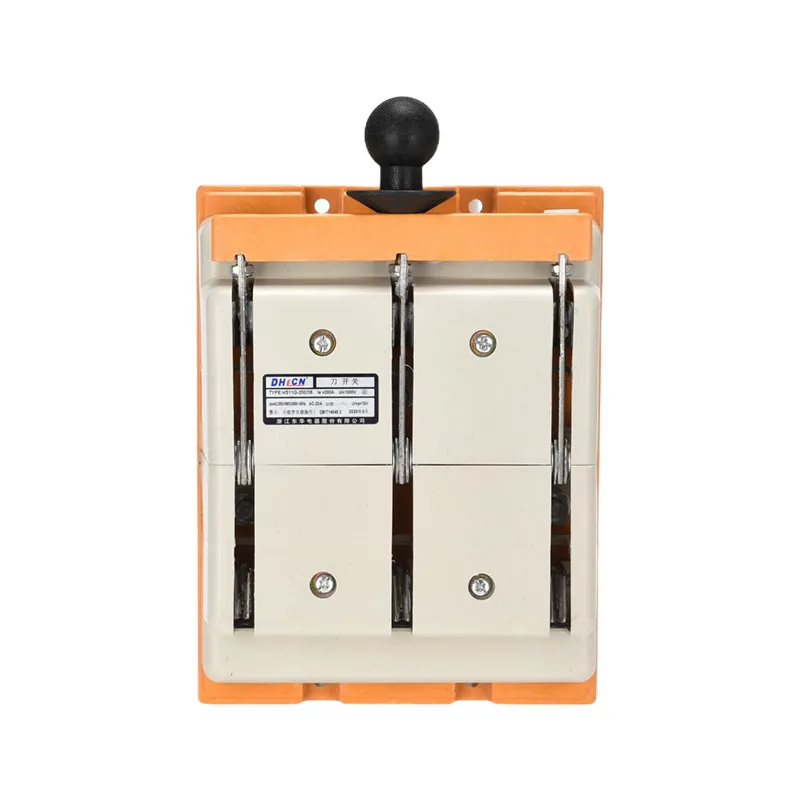

480v 400 Amp 3 Phase Disconnect Switch

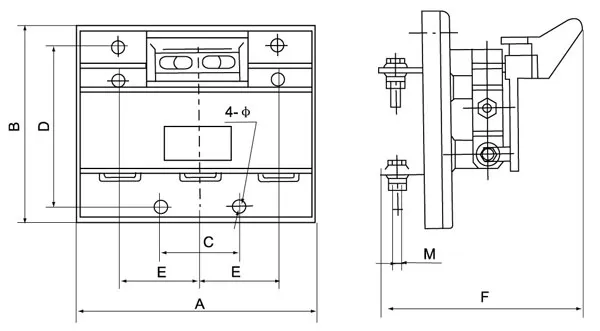

Sällsynt vridningstyp

Märkström（A）	Ramstorlek (mm)					Monteringsstorlek (mm)
Märkström（A）	A	B	E	F	M	C	D	φ
200	190	170	70	205	M8	70	160	φ7
400	220	220	80	220	M12	80	190	φ7
630	270	300	100	220	M16	100	220	φ9
1000	340	310	120	300	2-M12	120	260	φ10
1600	380	340	130	300	4-M12	130	300	φ11

Vanliga frågor om produktion:

F: Vad är huvudsyftet med en 480v 400 amp 3-fas brytare?

S: En 480v 400 amp 3-fas brytare ger ett säkert sätt att isolera strömmen innan service på elektrisk utrustning. Vid 480 volt och 400 ampere används denna typ av omkopplare vanligtvis i kommersiella och industriella applikationer för att bryta strömmen till motorer, VVS-system, maskiner eller distributionspaneler.

F: Hur vet jag om 400 ampere är rätt betyg för min applikation?

S: Du bör dimensionera omkopplaren baserat på den maximala ström som ditt system kräver. En 400A switch är lämplig när den anslutna lasten eller panelen är konstruerad för att hantera strömmar upp till 400 ampere. Kontrollera alltid kraven för både kontinuerlig driftström och kortslutningsklassning innan du väljer.

F: Vad är skillnaden mellan smältbara och icke-säkringsbara frånkopplingsbrytare?

S: Smältsäkring: Inkluderar säkringar för överströmsskydd. Detta ger både ett frånkopplingsorgan och kretsskydd.

Ej smältbar: Isolerar endast strömmen men ger inget skydd. Välj smältbar om du behöver inbyggt skydd; ej smältbar om skyddet redan hanteras av uppströms brytare.
