A Current Transformer (CT)är en kritisk komponent i moderna el- och kraftsystem, vilket möjliggör noggrann strömmätning, systemskydd och energiövervakning utan direkt elektrisk kontakt. Att välja rätt CT är avgörande för att säkerställa säkerhet, noggrannhet och långsiktig systemtillförlitlighet.
I den här djupgående guiden utforskar vi hur strömtransformatorer fungerar, de olika CT-typerna, viktiga urvalskriterier, noggrannhetsklasser, bästa installationsmetoder och tillämpningar i den verkliga världen. Oavsett om du designar ett industriellt kraftsystem, uppgraderar energiövervakning eller väljer CT:er för skyddsreläer, hjälper den här artikeln dig att fatta ett välgrundat beslut.
A Strömtransformator (CT)är en instrumenttransformator designad för att reducera höga växelströmsvärden (AC) till en lägre, standardiserad nivå som säkert kan mätas eller övervakas av mätare, skyddsreläer eller styrenheter.
CT används ofta i:
Genom att använda elektromagnetisk induktion ger en CT elektrisk isolering mellan högspänningskretsar och lågspänningsmätutrustning, vilket avsevärt förbättrar systemsäkerheten.
Funktionsprincipen för en strömtransformator är baserad påFaradays lag om elektromagnetisk induktion. När ström flyter genom primärledaren genererar den ett magnetfält runt kärnan. Detta magnetiska flöde inducerar en proportionell ström i sekundärlindningen.
Till exempel en CT klassad till1000A:5Aomvandlar 1000 ampere primärström till hanterbara 5 ampere för mätinstrument.
Window CTs har en cirkulär öppning genom vilken primärledaren passerar. De är kompakta, pålitliga och används ofta i ställverk och distributionspaneler.
Delad kärna CTs kan installeras utan att koppla bort primärledaren, vilket gör dem idealiska för eftermontering av befintliga system och energibesiktningar.
CT:er av stångtyp använder en inbyggd primärledare och är designade för högströmstillämpningar med utmärkt mekanisk hållfasthet.

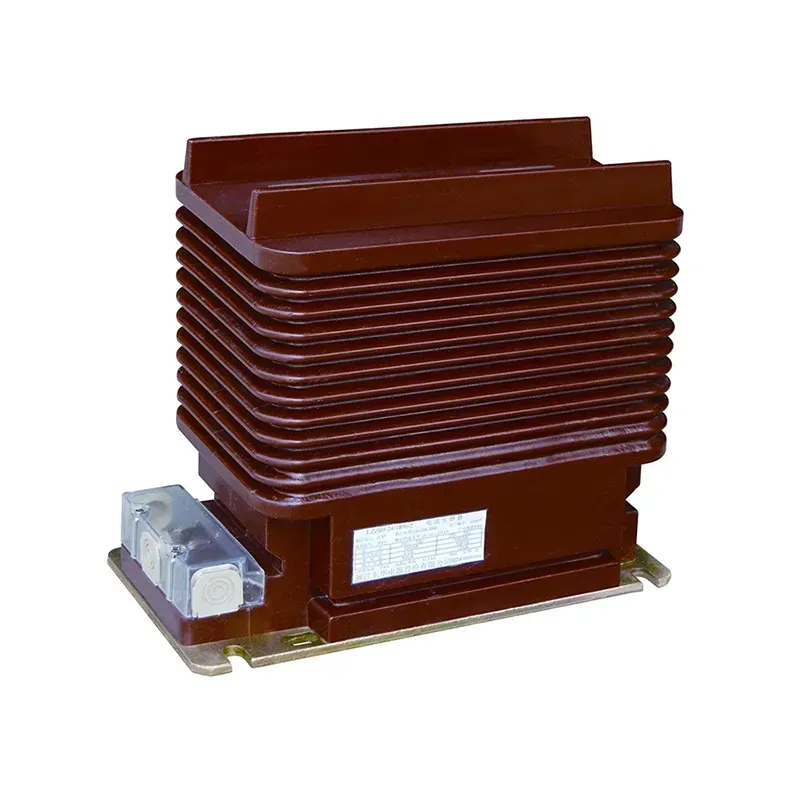

Dessa CT:er inkluderar flera varv på primärlindningen och används för lågströmsmätning med hög noggrannhet.
Att välja rätt CT kräver balansering av prestanda, säkerhet och kostnad. Nedan är de viktigaste kriterierna att överväga:
Välj en CT med en primär strömstyrka som matchar eller något överstiger ditt systems maximala driftsström.
Noggrannhetsklass bestämmer hur exakt CT:n återger primärströmmen. Detta är särskilt viktigt för fakturerings- och skyddssystem.
Burden avser den totala belastningen (i VA) kopplad till CT-sekundären. Att överskrida den nominella bördan minskar noggrannheten och kan orsaka överhettning.
Tillverkare gillarXiFatillhandahålla skräddarsydda CT-lösningar för att matcha specifika systemkrav, vilket säkerställer optimal prestanda och långsiktig tillförlitlighet.
Noggrannhetsklasser definierar det tillåtna felet för en CT under specificerade förhållanden.
Att välja rätt noggrannhetsklass säkerställer överensstämmelse med standarder som IEC och IEEE, samtidigt som systemets effektivitet bibehålls.
I modern kraftinfrastruktur spelar CT en viktig roll för att möjliggöra intelligent övervakning och förutsägande underhållsstrategier.
Korrekt installation är avgörande för att säkerställa säker och korrekt CT-drift.
Felaktig installation kan leda till farliga överspänningar och felaktiga avläsningar.
| CT-typ | Huvudfördel | Typisk tillämpning |
|---|---|---|
| Fönster CT | Kompakt och ekonomisk | Ställverkspaneler |
| Split Core CT | Enkel installation | Energi eftermontering |
| Bar-Type CT | Hög strömkapacitet | Transformatorstationer |
| Sår CT | Hög noggrannhet | Lågströmsmätning |
En öppen krets CT-sekundär kan generera farligt höga spänningar, vilket utgör en allvarlig säkerhetsrisk och potentiellt skada utrustning.
Traditionella CT:er är endast konstruerade för växelström. För DC-mätning krävs Hall-effektsensorer.
Med korrekta installations- och driftsförhållanden kan en högkvalitativ CT hålla i 20–30 år eller mer.
Inte nödvändigtvis. Högre noggrannhet ökar kostnaderna. Noggrannhetsklassen ska matcha applikationens faktiska krav.
Att välja rättStrömtransformator (CT)är ett avgörande steg för att designa säkra, effektiva och pålitliga elektriska system. Genom att förstå CT-typer, noggrannhetsklasser och applikationskrav kan ingenjörer och systemdesigners förbättra prestandan avsevärt och minska operativa risker.
