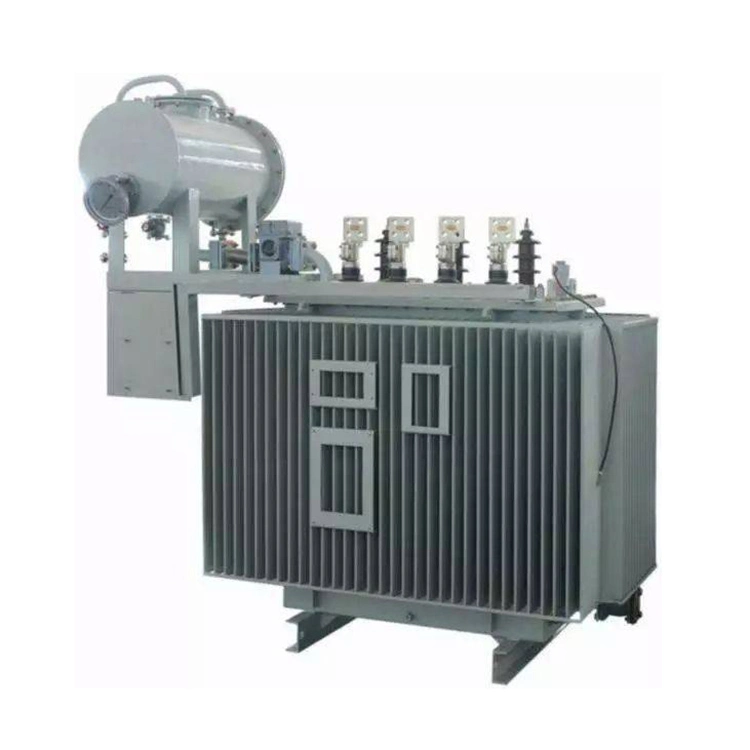

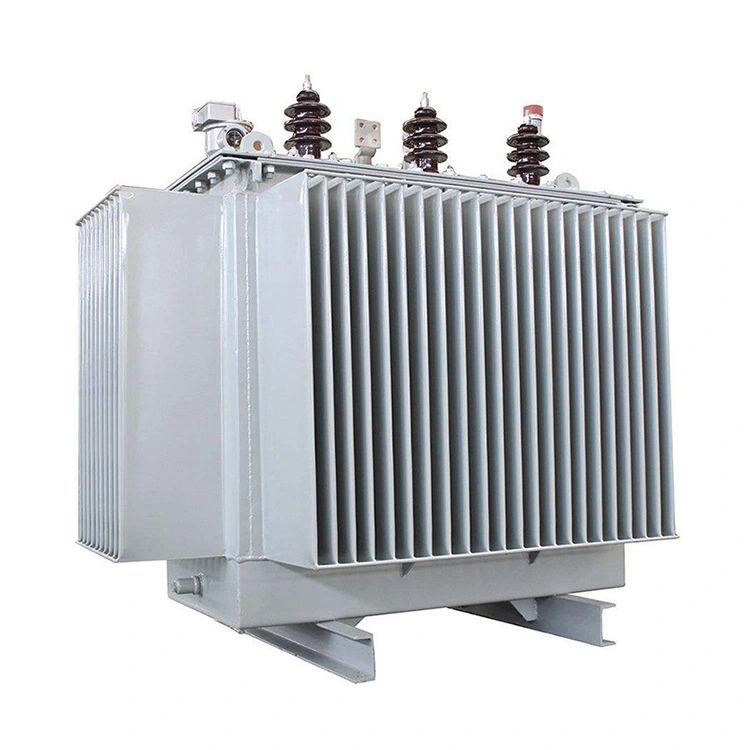

35kv 1250 kva järnkärna oljedoppad transformator

Produktstyrka:

1) Egenskaper för 35kv 1250 kva järnkärna oljedoppade transformatorer

Jämfört med torra transformatorer av epoxiharts ger 35kv 1250kva järnkärna oljedoppade transformatorer mer effektiv värmeavledning. Transformatorolja cirkulerar naturligt inuti tanken, vilket gör att värme kan överföras jämnt genom lindningen och kärnstrukturen. Däremot förlitar sig 1250kva torrtypstransformatorer huvudsakligen på luftkylning och solida isoleringsmaterial, som i allmänhet har lägre värmeledningsförmåga och mindre effektiv värmeöverföringsförmåga.

För 35kv 1250kva torrtypstransformatorer beror temperaturövervakningen på sensorer inbäddade på fasta platser i transformatorkroppen. Eftersom mätpunkterna är begränsade reflekterar den övervakade temperaturen endast tillståndet vid specifika positioner snarare än den totala genomsnittliga driftstemperaturen. I de fall där lokal överhettning inträffar, kanske det visade värdet inte exakt representerar det faktiska termiska tillståndet för 35kv 1250kva torrtypstransformatorn. 35kv 1250kva järnkärna oljedoppade transformatorer drar dock nytta av cirkulationen av isolerande olja, som fördelar värmen mer enhetligt. Som ett resultat är den övervakade temperaturen i allmänhet närmare den genomsnittliga inre temperaturen för den 35 kv 1250 kva järnkärna oljedoppade transformatorn.

En annan viktig fördel med 35kv 1250kva järnkärna oljedoppade transformatorer drar nytta av återvinningsbarheten hos isoleringssystemet där transformatorolja kan filtreras, renas och regenereras efter försämring, vilket hjälper till att förlänga livslängden och bibehålla isoleringsprestanda. Som jämförelse har 35kv 1250kva torrtypstransformatorer, som använder epoxihartsgjutisolering, en solid inkapslad struktur. När isoleringsmaterialet åldras, spricker eller värmer skada är försämringen oåterkallelig. Fel som uppstår i isoleringssystemet leder ofta till permanenta skador på hela transformatorn.

Ur ett tillverkningsperspektiv involverar 35kv 1250kva torrtypstransformatorer relativt komplexa produktionsprocesser och har vanligtvis högre totala kostnader än 35kv 1250kva järnkärna oljedoppade transformatorer. Dessutom, när 35kv 1250kva järnkärna oljedoppade transformatorer når slutet av sin livslängd, kan många av deras material som koppar, stål och transformatorolja återvinnas och återanvändas. 35kv 1250kva torrtypstransformatorer, speciellt epoxihartsgjutna typer, har mer begränsad återvinningspotential eftersom hartsisoleringen är svår att separera och bearbeta.

2) Egenskaper hos 35kv 1250kva torrtypstransformatorer

35kv 1250kva torrtypstransformatorer används ofta eftersom de fungerar utan isoleringsolja, vilket avsevärt minskar brandriskerna och sänker byggnadsbrandskyddskraven. I vissa speciella miljöer, såsom höga byggnader, underjordiska anläggningar, kommersiella komplex, sjukhus och andra platser med strikta brandsäkerhetsregler, är 35kv 1250kva torr typ transformatorer ofta det föredragna eller obligatoriska valet.

Transformatorer av 35kv 1250kva epoxiharts i torr typ har övervunnit många av de begränsningar som är förknippade med tidigare isoleringsmaterial, varav låg värmebeständighet och känslighet för åldrande eller sprickbildning. Med den kontinuerliga utvecklingen av isoleringsteknik kan några transformatorer av 35 kv 1250 kva epoxiharts av torr typ nu uppnå klass H värmebeständighetsnivåer, vilket ger utmärkt termisk prestanda under krävande driftsförhållanden.

Jämfört med konventionella 35kv 1250kva oljedoppade transformatorer med järnkärna, erbjuder torrtypstransformatorer också flera driftsfördelar, som inkluderar motstånd mot oljeläckage, förbättrad brandprestanda, minskat underhållsbehov, bättre dammbeständighet och god fukttolerans. Dessutom uppvisar 35kv 1250kva torrtypstransformatorer vanligtvis relativt låga partiella urladdningsnivåer under drift.

Strukturellt består 35kv 1250kva epoxiharts gjutna torrtyp transformatorer huvudsakligen av en laminerad kiselstålkärna och epoxihartsgjutlindningar. Isolerande cylindrar installeras mellan högspännings- och lågspänningslindningarna för att stärka den elektriska isoleringen. Lindningsenheten är mekaniskt stödd och säkrad av distanser och fästkomponenter utformade med anti-lossningsfunktioner, vilket säkerställer tillförlitlig långtidsdrift under vibrationer och termiska cykler.

Teknisk specifikation:

Verkstad

Utrustning

Testa
