10kv 500kva Step Down Oil Immersed Transformator

WenZhou XiFa Electrical Power Equipment Co., Ltd är en professionell fabrik för att producera 10kv 500kva nedsänkt oljedoppad transformator med skräddarsydd service för att passa arbetsmiljön för utländska kunder. Till exempel skulle Wenzhou XiFa Electrical Power Equipment Co., Ltd höja kravet på temperaturökning från 65 K till 45 K på lindande medelvärde för kunden i Mellanöstern och Centralasien. Och varje 10kv 500kva nedsänkt oljenedsänkt transformator skulle använda högkvalitativ isoleringsolja i tillverkningsprocessen för att ha standarddrift under -50 °C till 60 °C.

Skicka förfrågan

Produktbeskrivning

Installationskrav för oljenedsänkta transformatorer:

1. 10kv 500kva nedsänkta oljenedsänkta transformatorer ska vara ordentligt säkrade och stödda för att förhindra vibrationer eller rörelser som kan uppstå under transport och installation.

2. Den 10 kv 500 kva nedsänkta oljenedsänkta transformatorn ska installeras vertikalt på en solid grund och noggrant jämn för att säkerställa stabil drift.

3. Stödkonstruktionerna för 10kv 500kva nedsänkta oljenedsänkta transformatorer ska installeras vertikalt och horisontellt och ordentligt isolerade från marken. Installationshöjden får inte överstiga 2,5 m horisontellt och 4 m vertikalt. Alla komponenter och anslutningar av 10kv 500kva nedsänkta oljedoppade transformatorer ska vara stadigt och tillförlitligt fästa.

4. Bussningar och ledningar av 10kv 500kva nedsänkta oljedoppade transformatorer bör placeras så nära som möjligt. Där förhållandena tillåter kan ledningar anslutas till den 10 kv 500 kva nedsänkta oljenedsänkta transformatorkroppen genom isolerande hylsor eller avsedda blyhål.

5. Alla stödramar för en 10 kv 500 kva nedsänkt oljenedsänkt transformator måste vara starka och pålitliga. Alla anslutningsdelar och fästelement ska kunna motstå belastningstester under nominella driftsförhållanden.

6. Kylsystemet och alla tillbehör till 10kv 500kva nedsänkta oljedoppade transformator ska vara kompletta, intakta och korrekt installerade.

7. Installationsplatsen för den 10 kv 500 kva nedsänkta oljenedsänkta transformatorn ska vara ren och torr, fri från brandfarliga, explosiva eller frätande ämnen. Rökning och öppna lågor är strängt förbjudet i närheten.

8. Efter installationen ska lämpliga tätningsåtgärder vidtas för att förhindra att oljeläckage, luft eller fukt tränger in i tanken, vilket annars kan leda till funktionsfel eller olyckor.

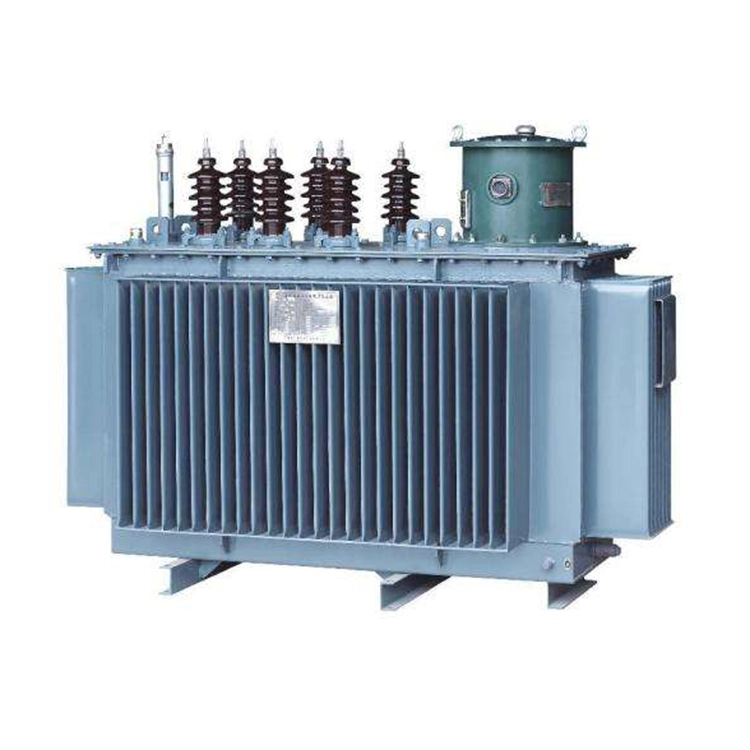

10kv 500kva Step Down Oil Immersed Transformer

Teknisk specifikation:

Produktnamn		10kv 500kva step down oljedoppad transformator
Spänningsförhållande		10/0,4 kV
Vektor grupp		Dyn11 eller Yyn0
Kylsystem		ONAN
Tryck på Changer	Typ	Strömlös lindningskopplare eller lindningskopplare
	Räckvidd	2,5 % per nivå, totalt fem steg
Impedans		4,5 %±10 %
Temperaturökning		Oljetopp: ≤55 K; Slingrande medelvärde: ≤65 K
Omgivningstemperatur		-25°C till +40°C
Höjd över havet		≤ 1000 m (nedsättning krävs för drift på hög höjd)
Relativ luftfuktighet		≤ 95 %

Säkerhetsåtgärder för transformator som är nedsänkt i olja

Eftersom 10kv 500kva nedsänkta oljedoppade transformatorer använder olja som isoleringsmedium, måste lämpliga säkerhetsåtgärder följas strikt under all elektrisk drift. För att minska risken för isoleringsfel och säkerställa säker drift ska följande åtgärder vidtas:

1. Regelbunden inspektion av 500kva ONAN-transformatorn ska förstärkas. Eventuella potentiella säkerhetsrisker ska identifieras och elimineras i tid.

2. Kortslutningsfel under drift ska strikt förhindras, eftersom den resulterande kortslutningsströmmen kan orsaka kraftigt inre tryck som kan leda till tankbrott eller brandrisk.

3. För att minska risken för explosion orsakad av interna fel ska tanken med 10kv 500kva nedsänkta oljedoppade transformatorer utrustas med lämpliga tryckavlastningsanordningar för att släppa ut för högt inre tryck vid behov.

4. Varje 10 kv 500 kva nedsänkt oljenedsänkt transformator från Wenzhou XiFa elektriska kan belastas med 120 % inom 2 timmar. Långvarig överbelastning av den oljenedsänkta 10 kv 500 kva-transformatorn ska dock undvikas, eftersom det kan resultera i alltför kraftig temperaturhöjning, accelererad isoleringsåldring och minskad livslängd.
