1250 Amp 3-polig 600v Mccb effektbrytare

För att uppnå en snabb leverans, tillverkar Wenzhou XiFa Electric Power Equipment Co., Ltd vanliga modell mccb kretsbrytare till lagring såsom 1250 amp 3-polig 600v mccb kretsbrytare. Generellt sett kan Wenzhou XiFa Electric Power Equipment Co., Ltd leverera 1250 amp 3-polig 600v mccb-strömbrytare inom 7 dagar. Ännu mer strävar Wenzhou XiFa efter att producera och leverera varje 3-polig och 4-polig mccb-formad kretsbrytare med snabb leveranstid och solid kvalitet. Varje 1250 amp 3-polig 600v mccb-strömbrytare kommer att ta en serie fabrikstest för att säkerställa en smidig användningsupplevelse.

Skicka förfrågan

Produktbeskrivning

En 1250 ampere 3-polig 600v mccb-strömbrytare består huvudsakligen av tre grundläggande delar, som är kontaktsystemet, ljusbågssläckningssystemet och utlösningsenheter. Dessa utlösningsenheter tillhandahåller olika skyddsfunktioner, inklusive överströmsskydd, underspänningsskydd, termiskt skydd och shuntutlösning. En 1250 amp 3-polig 600v mccb-strömbrytare stängs antingen manuellt eller av en motordriven förare. När kontakterna väl är stängda hålls de på plats av en utlösningsfri mekanism. När ett fel uppstår aktiverar motsvarande utlösningsenhet mekanismen, släpper spärren och gör att den 1250 ampere 3-poliga 600v mccb-strömbrytaren löser ut automatiskt, vilket skyddar kretsen.

1. Shuntutlösare

Shuntutlösningen används för fjärrkontroll. Det gör att kretsen kan öppnas via en 1250 ampere 3-polig 600v mccb-strömbrytare på avstånd.

2. Överström utlösare

Denna enhet ger skydd mot kortslutning och överström. När strömmen överskrider det förinställda värdet släpper den elektromagnetiska kraften som genereras av utlösningsenheten spärren. Den rörliga kontakten separeras sedan snabbt under fjäderkraft, vilket avbryter kretsen.

3. Underspänningsutlösningsenhet

Denna enhet ger skydd mot spänningsbortfall. Dess spole är direkt ansluten till strömförsörjningen och förblir spänningssatt under normala förhållanden, vilket gör att den 1250 ampere 3-poliga 600v mccb-strömbrytaren förblir stängd. När matningen bryts eller spänningen sjunker avsevärt försvagas den magnetiska kraften och blir lägre än fjäderkraften. Fjädern driver sedan den rörliga kärnan, släpper spärren och gör att den 1250 ampere 3-poliga 600v mccb-strömbrytaren löser ut.

4. Termisk utlösningsenhet

När en överbelastningsström flyter genom den 1250 ampere 3-poliga 600v mccb-strömbrytaren, värms bimetallremsan inuti den termiska utlösningsenheten upp på grund av strömmen. Eftersom de två metallerna har olika utvidgningskoefficienter böjs de olika snabbt när de värms upp. Denna deformation trycker på utlösningsmekanismen, vilket gör att den 1250 ampere 3-poliga MCCB-formade höljesbrytaren öppnar och bryter kretsen.

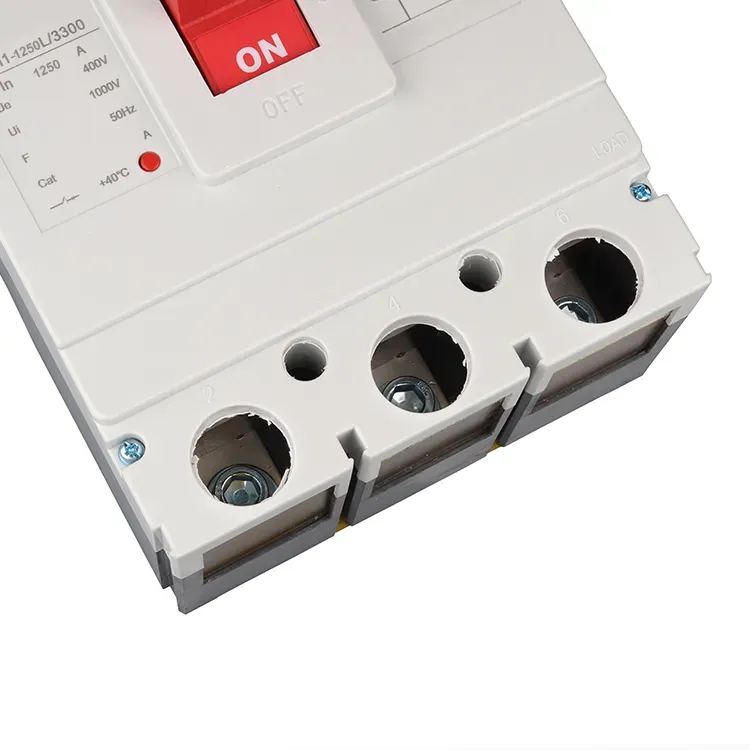

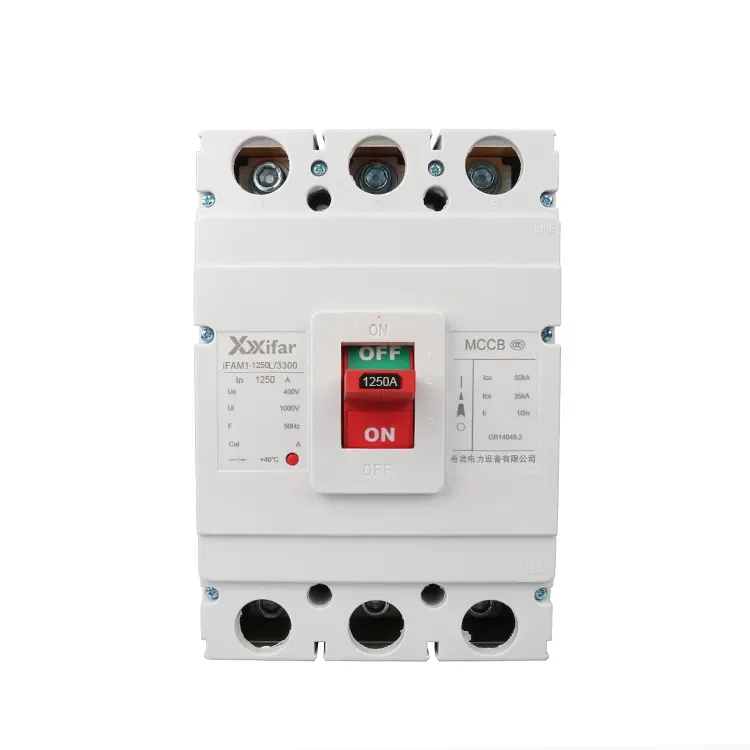

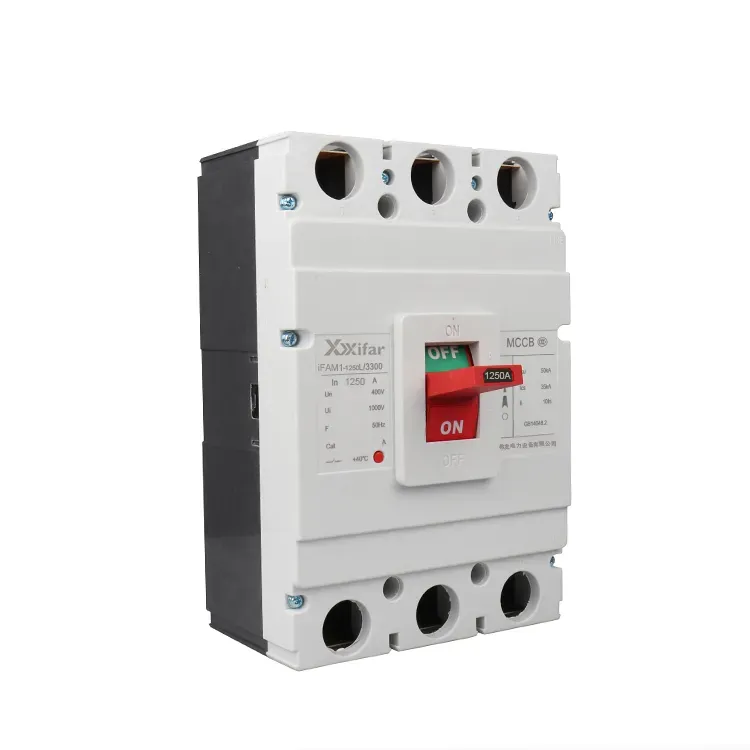

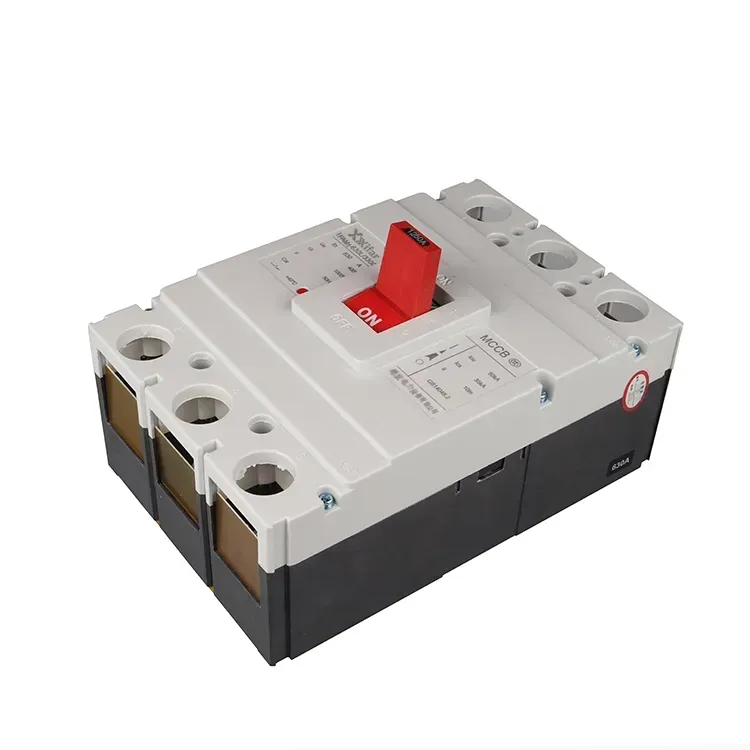

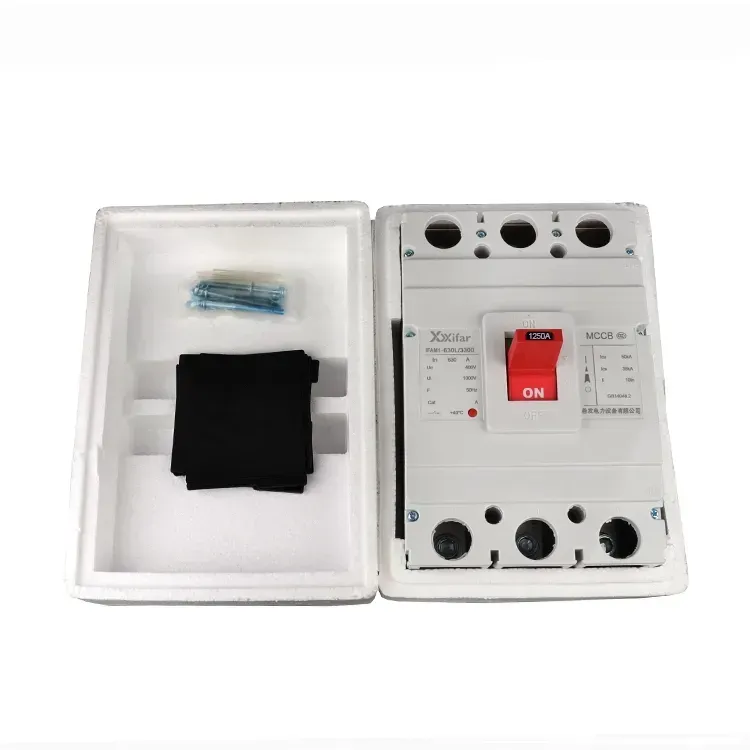

1250 Amp 3 Pole 600v Mccb Circuit Breaker

1250 amp 3-polig 600v mccb kretsbrytare parameter:

Bedömd ramström	1250
Antal polacker	3-polig; 3P; 3 fas
Märkad arbetsström	630A; 700A; 800A; 1000A
Frekvens	60 Hz/50 Hz
Ultimat kortslutningsbrytningskapacitet	50kA eller 70kA
Service kortslutningsbrytningskapacitet	35kA eller 50kA
Märk arbetsspänning	660 V; 690 V
Nominell isolationsspänning	1000 V
Mekanisk livslängd	10 000 gånger
Elektrisk livslängd	2000 gånger
Bågavstånd	≤100 mm

Size

Produktläge	Pole	Dimensionera
Produktläge	Pole	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137
