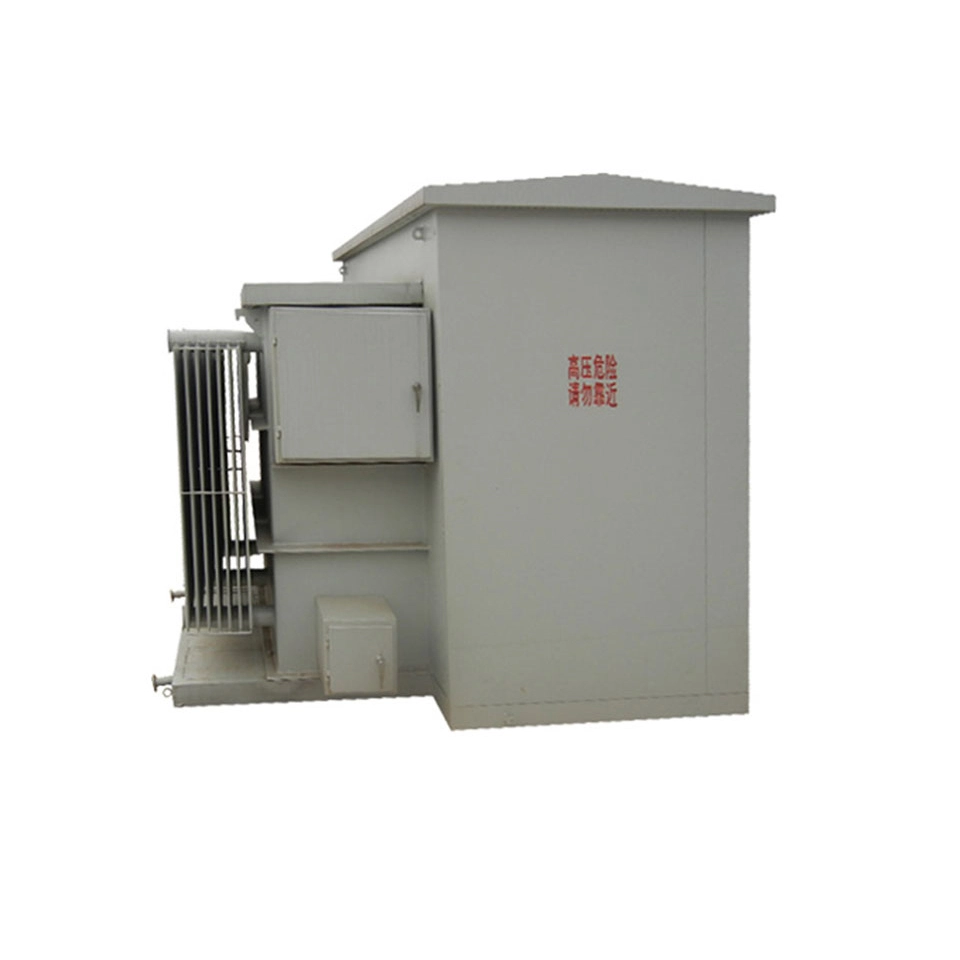

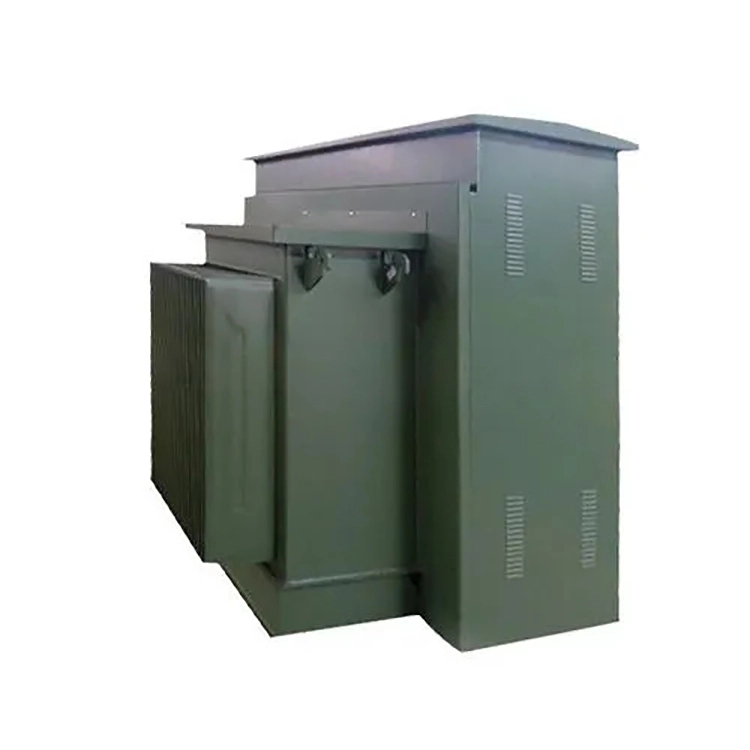

Oljefylld Pad Monterad Transformator 1000kva

Oljefylld padmonterad transformator 1000kva är en trefasdistributionstransformator speciellt designad för markinstallation utomhus med en nominell kapacitet på 1000 kva. Den installeras direkt på det prefabricerade betongfundamentet, snarare än att hängas eller grävas ner under jorden. Järnkärnan och lindningarna är helt nedsänkta i isolerande olja och utnyttjar oljans höga dielektriska styrka och värmeavledningsegenskaper för att uppnå elektrisk isolering och värmehantering.

Skalet av oljefylld dyna-monterad transformator 1000kva är gjord av en korrugerad oljetank, och värmeavledningsytan ökas genom att använda korrugerade plåtar, vilket uppnår ONAN-kylning. Vågornas elastiska egenskaper kan absorbera volymexpansionen av isoleringsoljan orsakad av temperaturförändringar. Dess helt förseglade struktur säkerställer att den isolerande oljan inte kommer i kontakt med den yttre luften, vilket effektivt förhindrar försämring av oljekvaliteten och åldrandet av isoleringsmaterialen på grund av inträngning av syre och fukt.

Hela strukturen av en oljefylld kuddmonterad transformator 1000kva består av tre separata fack: högspänningsrummet, lågspänningsrummet och transformatorrummet. Dörren till lågspänningsrummet är utrustad med ett trepunktslås. Dörren till högspänningsrummet kan endast öppnas efter att dörren till lågspänningsrummet har öppnats för att förhindra spänningsförande drift på högspänningssidan. Både högspännings- och lågspänningssidan är utrustade med NEMA-jordade terminaler.

När det gäller elektrisk konfiguration och skyddskonfiguration stöder denna oljefyllda transformator 1000kva olika anslutningsgrupper som Dyn11, Yyn0, som är lämpliga för olika belastningsegenskaper. Högspänningssidan integrerar dubbla skydd av lastbrytare och säkring och är utrustad med tryckavlastningsventil, oljetemperatur och oljenivåövervakning. Den uppfyller DOE 2016 energieffektivitetsstandard, med en verkningsgrad på ≥ 99,2 %, och är säker och pålitlig.

Teknisk parameter

En industripark har för avsikt att köpa en oljefylld transformator 1000kva, som huvudsakligen kommer att leverera ström till trefas asynkronmotorer, vattenpumpar och annan kraftutrustning. Trefasbelastningen är i princip balanserad, men miljön på plats har mycket damm, och transformatorn måste ha en relativt låg initial upphandlingskostnad. Ska anslutningsgruppen prioriteras som Dyn11 eller Yyn0? Varför?

Baserat på prestandajämförelsen bör Dyn11-anslutningsgruppen vara det föredragna valet. När det gäller förmågan att motstå trefas obalans tillåter Dyn11 att den neutrala linjeströmmen når över 75 % av fasströmmen, medan Yyn0 vanligtvis begränsar den till inom 25 %; När det gäller övertonsundertryckning kan högspännings-triangelanslutningen för Dyn11 tillhandahålla en cirkulationsbana för den tredje övertonen, vilket effektivt undviker spänningsvågformsdistorsion, medan Yyn0 har en relativt genomsnittlig undertryckningsförmåga; när det gäller enfas jordfelström genererar Dyn11 en större felström, vilket är lättare för reläskyddet att på ett tillförlitligt sätt detektera och agera, medan felströmmen för Yyn0 är relativt mindre, vilket gör skyddskonfigurationen svårare.

Sammantaget är Dyn11 mer lämpad för scenarier som involverar moderna blandade belastningar som LED-belysning, luftkonditioneringsapparater med variabel frekvens och laddningshögar, medan Yyn0 endast lämpar sig för trefas strikt balanserade rena kraftbelastningar och projekt som är mycket kostnadskänsliga. Därför, utan några speciella begränsningar, bör anslutningsgruppen för den oljefyllda padmonterade transformatorn 1000kva prioriteras som Dyn11.
