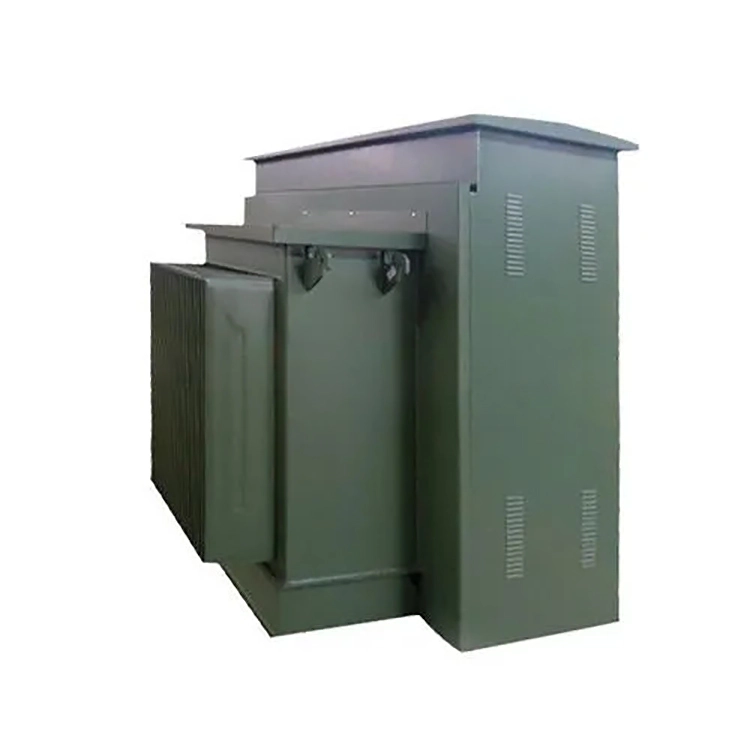

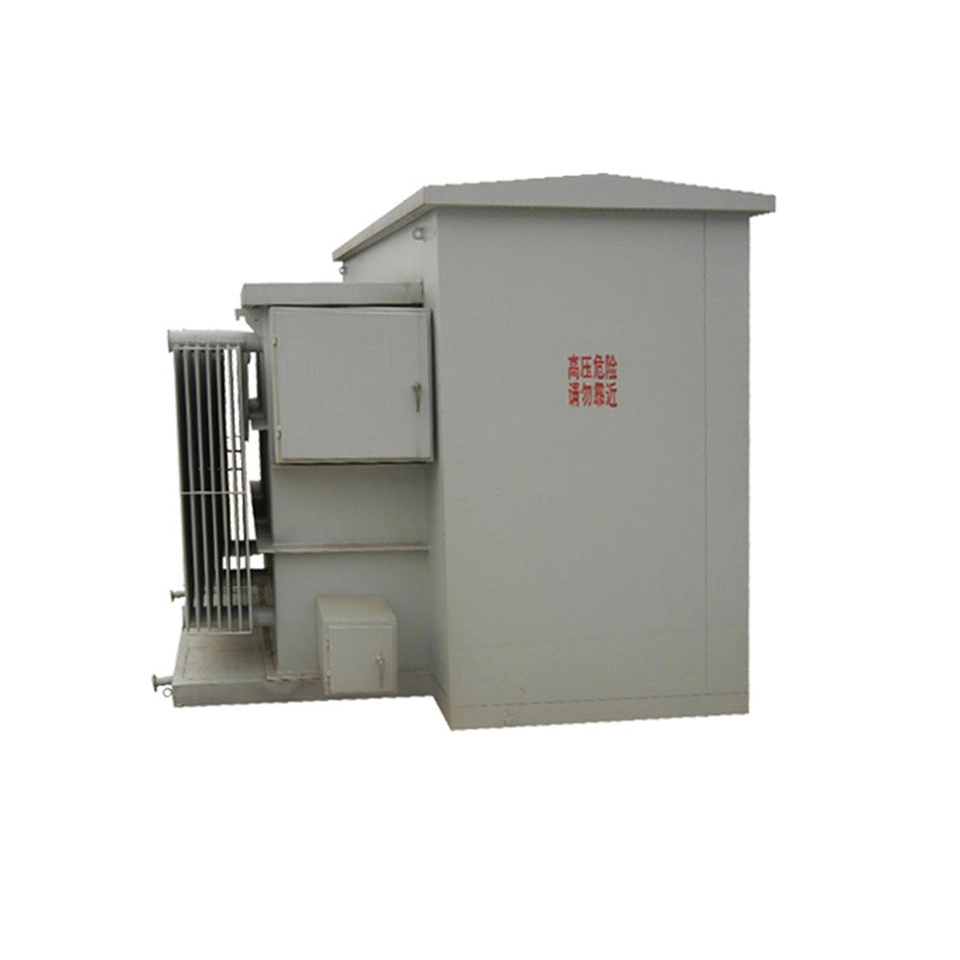

100 Kva 3-fas padmonterad transformator

100 kva 3-fas padmonterad transformator är en komplett utrustning för integrerad kraftdistribution utomhus. Det inre av skåpet är uppdelat i tre oberoende kammare: högspänningskammare, transformatorkammare och lågspänningskammare.

Den integrerar högspänningsomkopplare, säkringar, blixtavledare, huvudtransformatorkropp, lågspänningsdistributionsbrytare, mätare och olika skyddsanordningar. Den övergripande layouten är snygg och kompakt, och inget separat eldistributionsrum behöver byggas.

Transformatorns standardspänningsspecifikation. Den använder anslutningsgruppen Dyn11 och arbetar med 50 hertz industriell frekvens. Märkströmmarna för hög och låg spänning är anpassade för att uppfylla kraven. Transformatorns överföringsprestanda är stabil och pålitlig. Den 100 kva 3-fas padmonterade transformatorn har utmärkta värmeavledningsförmåga. Den har två kylformer: självkylande oljesänkning och luftkylning av torr typ. Den har också skydd mot damm och regn.

Driftsförlusten är låg, körljudet är litet och den är utrustad med flera säkerhetsmekanismer för överbelastning, kortslutning och blixtnedslag. Den har en stark anti-interferensförmåga, kan anpassa sig till komplexa utomhusmiljöoperationer under lång tid, har utmärkt strömförsörjningsstabilitet och senare underhåll och reparation är relativt enkla.

Teknisk specifikation:

F: För en 100 kva 3-fas padmonterad transformator, när den är installerad utomhus, varför finns det två konfigurationer att särskilja, nämligen "ringnätverksmatartyp" och "radialmatartyp"?

S: Under strålningsmatarkonfigurationen är transformatorns primära sida endast ansluten till en enda kabel, och det finns ingen lastbrytare inuti, vilket resulterar i en enkel struktur och lägre kostnad. Den ödesdigra nackdelen med den här metoden är dock att när den 100 kva 3-fas padmonterade transformatorn behöver underhåll eller den här delen av kabeln misslyckas, måste hela matarens strömförsörjning stängas av, vilket gör att alla nedströmsanvändare på samma linje stängs av helt. Strömförsörjningens tillförlitlighet beror helt på kontinuiteten hos en enda kanal.

Under ringnätverksmatarkonfigurationen är primärsidan av den 100 kva 3-fas padmonterade transformatorn reserverad med två inkommande gränssnittsportar och en inbyggd belastningsomkopplare, som kan anslutas i serie till ringnätverkskretsen. När själva transformatorn måste tas ur drift eller en kabel på ena sidan går sönder, kan belastningsomkopplaren manövreras för att isolera den 100 kva 3-fas padmonterade transformatorn från ringnätverket, samtidigt som kontinuiteten i ringnätets huvudledning bibehålls, vilket gör att andra användare fortfarande kan försörjas med ström genom den andra sidan av kabeln, utan att enbart avbryta underhållskabeln och därigenom avbryta underhållskabeln. isolera den felaktiga delen utan att utöka området för strömavbrott. Även om denna konfiguration lägger till en primär sidobrytarutrustning och en andra inkommande bussning, ökar kostnaden med cirka 15 % till 20 %, men förbättrar avsevärt indikatorerna för strömtillgänglighet för distributionssystemet.
