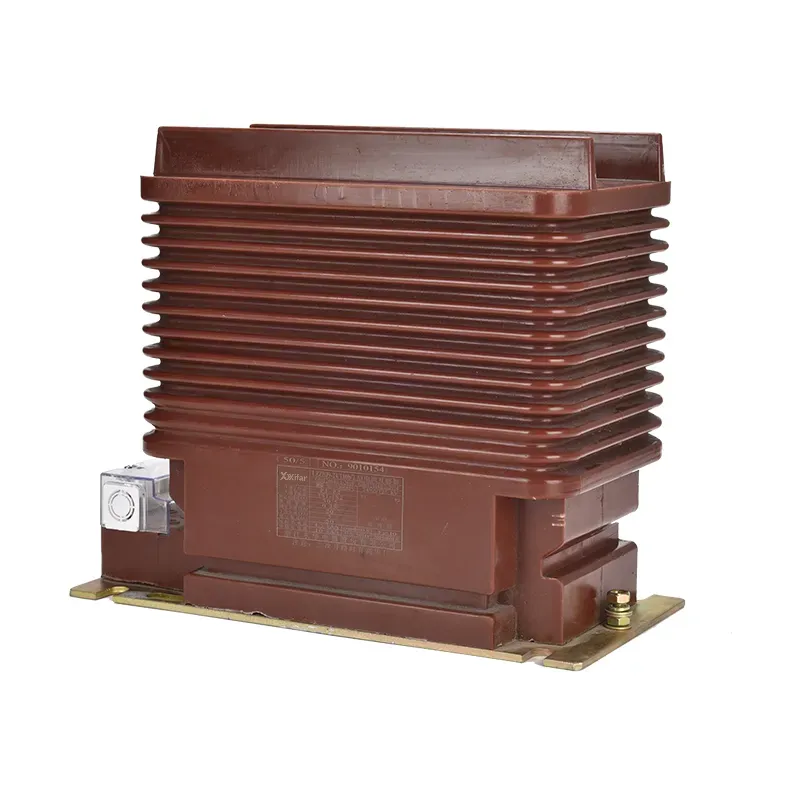

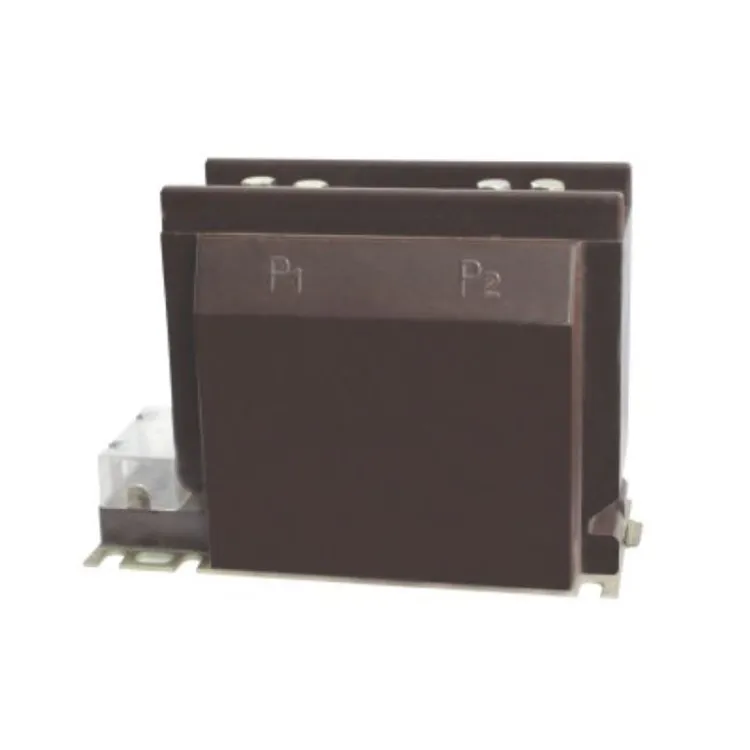

Strömtransformator Ct 200 300 500 800 5a

Strömtransformatorn ct med primära märkvärden på 200 A, 300 A, 500 A och 800 A och en standard 5 A sekundär utgång är designad för tillförlitlig strömmätning och skyddstillämpningar i kraftsystem på 10 till 35 kv spänningsnivå.

Varje strömtransformator ct 200 300 500 800 5a använder en precisionslindad kopparledare och en solid kvalitetsmagnetisk kärna för att bibehålla en utmärkt prestanda vid exakt förhållande över hela driftsområdet. Strömtransformatorn ct 200 300 500 800 5a är byggd för att leverera stabil sekundär uteffekt under varierande belastningsförhållanden, för att göra dem lämpliga för både mät- och skyddskretsar.

Huset är tillverkat av slitstarkt, flamskyddande isoleringsmaterial som ger utmärkt motståndskraft mot fukt och miljöpåfrestningar. Den kompakta designen möjliggör enkel installation i ställverkspaneler, kontrollskåp och kraftfördelningskort.

Teknisk specifikation:

Vanliga frågor om produkter:

F: Vad betyder ett CT-förhållande som 200/5A i en strömtransformator ct 200 300 500 800 5a?

S: i en strömtransformator ct 200 300 500 800 5a betyder ett CT-förhållande på 200/5A att när 200 ampere strömmar genom primärledaren så levererar sekundärlindningen 5 ampere. Samma princip gäller för övriga förhållanden: 300/5A, 500/5A, 800/5A etc. Kvoten säkerställer att stora primärströmmar kan reduceras till ett standardiserat sekundärvärde för säker mätning och skydd.

F: Hur väljer jag rätt CT-förhållande?

S: CT-förhållandet bör väljas i enlighet med systemets maximala belastningsström. Till exempel, om din matare normalt bär 180 A med enstaka toppar upp till 220 A, skulle en 200/5A CT vara lämplig. Om strömmen förväntas nå 450 till 500 A, skulle en 500/5A CT vara lämpligare. Målet är att undvika både överdimensionering, vilket minskar noggrannheten vid låg belastning, och underdimensionering, som riskerar mättnad.

F: Vilka noggrannhetsklasser finns tillgängliga för strömtransformator ct 200 300 500 800 5a?

S: För mätningsändamål inkluderar vanliga klasser 0,2, 0,2S, 0,5 och 0,5S. För skydd är typiska klasser 5P10, 10P10 eller 10P20. Den obligatoriska klassen beror på om CT kommer att användas för intäktsmätning, allmän övervakning eller skyddsreläer.
