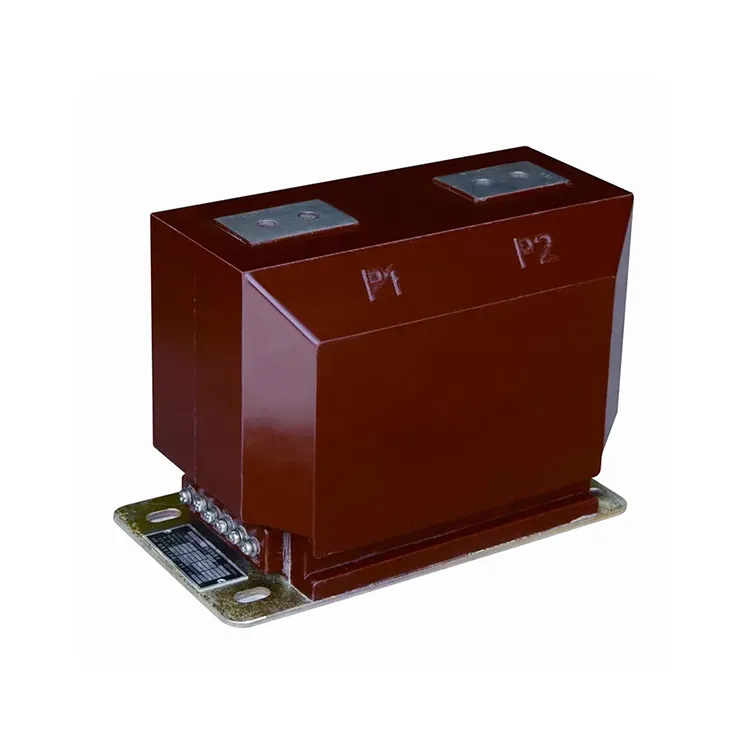

Hartsgjuten elektrisk Ct-strömtransformator

Wenzhou XiFa Electric Power Equipment Co., Ltd är en professionell tillverkning för att producera hartsgjuten elektrisk ct-strömtransformator där den används i 10 kv till 35 kv elektriska ställverk. I Wenzhou XiFa gjuter det tillverkande teamet epoxiharts i vakuummiljö för att ta bort bubblor på sidan av strömtransformatorn och förhindra partiell urladdning på ytan. Samtidigt är den hartsgjutna elektriska ct-strömtransformatorn designad som flerskiktsisoleringsstrukturen för att uppnå bättre prestanda på spänningsmotstånd och långsiktig stabilitet.

Skicka förfrågan

Produktbeskrivning

Den hartsgjutna elektriska ct-strömtransformatorn är en inomhus, epoxiharts, vakuumgjuten, posttypsenhet designad för 10kv spänningsnivå kraftsystem med en nominell frekvens på 50 Hz. Den används främst för strömmätning, energimätning och skyddsrelä.

Den hartsgjutna elektriska ct-strömtransformatorn använder en helt sluten epoxihartsgjutprocess, där kärnan är gjord av högkvalitativt magnetiskt material, och både de primära och sekundära spolarna tillsammans med kärnan är inbäddade i harts. Denna konstruktion ger utmärkt prestanda vad gäller isolering, fuktbeständighet och föroreningsbeständighet. Ytan på en hartsgjuten elektrisk ct-strömtransformator kräver ingen ytterligare beläggning, och strömtransformatorn kan installeras i flera positioner.

Sortimentet omfattar både mätklasser, som 0,2S och 0,5S, och skyddsklasser, som 10P10 och 10P20. En flerförhållande design är tillgänglig på en hartsgjuten elektrisk ct-strömtransformator, för att göra den väl lämpad för användning i metallklädda elektriska paneler.

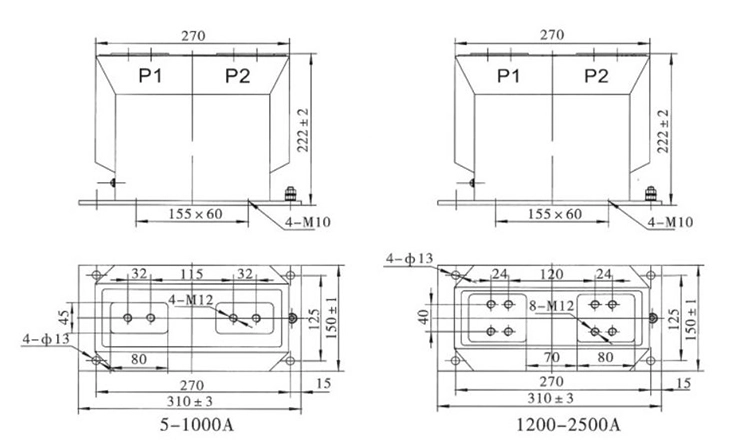

Resin Cast Electrical Ct Current Transformer

Teknisk specifikation:

Typ	Primär märkström (A)	Noggrannhetsklass	Noggrannhetsklass och nominell uteffekt cosΦ=0,8					Shory-Time termisk ström (kA/S)	Märkdynamisk ström (kA)
			0,2 (s)	0,5 (s)	10P10	10P15	10P20
LZZBJ9-10	5-150	0,2s/0,5 0,2s/10P 0,2/10P 0,5s/10P 0,5/10P	10	10	15	15	10	100I1n	250I1n
	200-300							31.5	80
	400-500							45	112
	600-1000							63	130
	1200-1500							80	160
	2000-2500							100	180

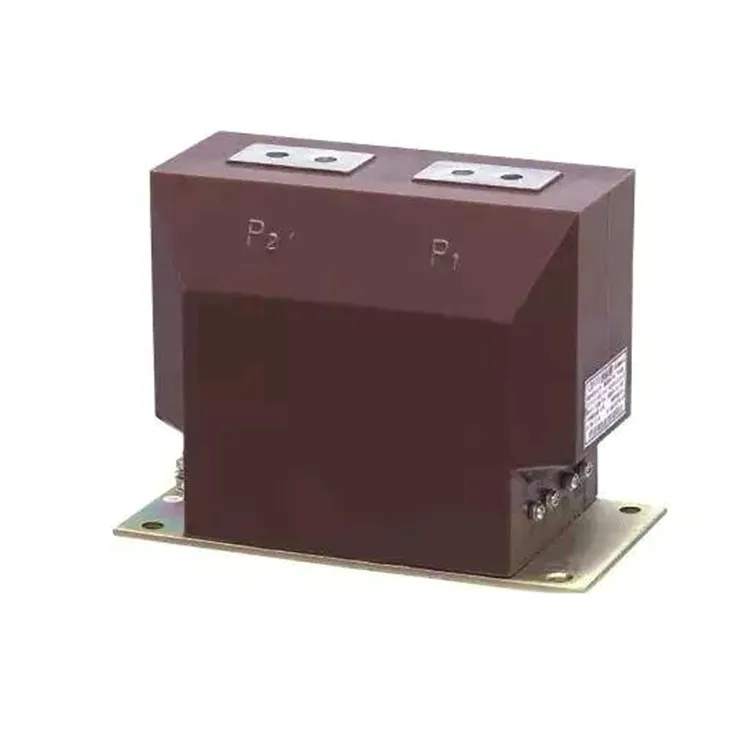

Resin Cast Electrical Ct Current Transformer

Vanliga frågor om produkter:

F: Vilka tekniska parametrar bör man kontrollera när man väljer en hartsgjuten elektrisk ct-strömtransformator?

S: Följande nyckelparametrar ska kontrolleras när du väljer:

1. Noggrannhetsklass: För mätning/mätning (t.ex. 0.2s eller 0.5) och skyddsändamål (t.ex. 10P10, 5P10, etc.).

2. Nominell primärström och sekundärström (transformationsförhållandet).

3. Kort tid termisk ström (Ith) och kort tid ström motstå kapacitet (för feltillstånd).

4. Isolationsnivåer (spänningsmotstånd, impulsspänningsklassning, etc.).

5. Miljötoleranser: Temperaturområde, höjd, luftfuktighet, föroreningsnivå.

6.Burden: VA-belastningen som sekundären måste driva utan att försämra noggrannheten.

F: I vilka miljöer eller applikationer är hartsgjutna elektriska strömtransformatorer speciellt lämpliga?

S: följande miljö eller tillämpning är lämplig för en hartsgjuten elektrisk strömtransformator:

1.Ställverk inomhus, där utrymmet är begränsat och isolering är avgörande.

2.I hårda eller förorenade miljöer (damm, fukt, kemikalier) där öppna delar eller olja kan brytas ned.

3.I mät- och skyddskretsar som kräver stabil, noggrann mätning under långa perioder.

4.Applikationer där lågt underhåll och hög tillförlitlighet är viktigt.
