I medelspänningsdistribution är en strömbrytare bara lika tillförlitlig som de delar som rör sig, släpper, stänger, löser ut och återställer i det exakta ögonblicket skydd behövs. DeVakuumbrytarens funktionsmekanismspelar den avgörande rollen. Den omvandlar lagrad mekanisk eller elektrisk energi till kontrollerad rörelse, vilket gör att vakuumbrytaren snabbt och konsekvent kan öppna eller stänga kretsen. För köpare, entreprenörer, ställverksbyggare och underhållsteam är den verkliga oro inte bara om produkten kan fungera en gång. Problemet är om det kan fungera korrekt efter många års drift, under felförhållanden, inuti krävande elskåp och i olika projektmiljöer.
Den här artikeln förklarar hur mekanismen fungerar, varför den spelar roll, vilka smärtpunkter den löser och hur man utvärderar en lämplig lösning för praktiska medelspänningstillämpningar. Man tittar även på de tillverknings- och urvalsfaktorer som har betydelse när man arbetar med leverantörer som t.exWenzhou Xifa Electrical Equipment Co., Ltd., ett företag som betjänar strömbrytarkomponentmarknaden med produkter designade för tillförlitlighet i kraftdistribution.
Artikelsammanfattning
A Vakuumbrytarens funktionsmekanismär rörelsekontrollsektionen i ett vakuumbrytarsystem. Den lagrar och frigör energi så att brytarkontakterna kan öppnas eller stängas med rätt hastighet, kraft och timing. En väldesignad mekanism hjälper till att minska kopplingsfel, förbättrar skyddsresponsen, stödjer stabil livslängd och sänker underhållstrycket för mellanspänningssystem. Att välja rätt mekanism kräver uppmärksamhet på märkspänning, brottkrav, energilagringsmetod, mekanisk uthållighet, installationskompatibilitet, produktionskonsistens och teknisk support efter försäljning.
Innehållsförteckning
- Bloggöversikt
- Vad gör denna mekanism så viktig?
- Hur fungerar mekanismen inuti en vakuumbrytare?
- Vilka smärtpunkter för köparen löser det?
- Vilka faktorer bör köpare kontrollera innan de köper?
- Hur jämförs olika mekanismtyper?
- Var används det ofta?
- Hur kan underhållsteam förlänga livslängden?
- Varför spelar leverantörsförmåga någon roll?
- FAQ
- Slutsats
Bloggöversikt
- Definiera rollen för enVakuumbrytarens funktionsmekanismi mellanspänningsskydd.
- Förklara den grundläggande arbetsprocessen från energilagring till öppnings- och stängningsoperation.
- Koppla produktprestanda med verkliga kundproblem som säkerhet, stillestånd, livslängd och kompatibilitet.
- Tillhandahåll en köparfokuserad checklista för teknisk utvärdering.
- Jämför vanliga manövermekanismalternativ.
- Diskutera praktiska tillämpningar i distributionsnät, fabriker, transformatorstationer och projekt för förnybar energi.
- Dela underhållspunkter som hjälper till att hålla mekanismen stabil över tid.
- Svara på vanliga inköps- och tekniska frågor.
Vad gör denna mekanism så viktig?
En vakuumbrytare är ansvarig för ljusbågssläckning, men den kan inte utföra den uppgiften ensam. Kontakterna inuti brytaren måste separera vid rätt hastighet, med rätt slag och under stabil mekanisk kontroll. Det är därVakuumbrytarens funktionsmekanismblir väsentligt.
I verkliga projekt är många elfel inte dramatiska i början. De börjar som fördröjd utlösning, instabil stängning, inkonsekvent kontakttryck, slitna länkar, svag fjäderladdning eller dålig koordination med skyddssignaler. När dessa problem ignoreras kan resultatet bli överhettning, upprepade olägenheter, skåpskador, produktionsstopp eller säkerhetsrisker för operatörer.
En pålitlig mekanism hjälper brytaren att reagera snabbt när skyddsreläer upptäcker kortslutningar, överbelastningar eller onormala driftsförhållanden. Den stöder också regelbunden omkoppling när kretsar behöver strömförsörjas, isoleras eller underhållas. Kort sagt är det den del som gör skyddslogik till fysisk handling.
Hur fungerar mekanismen inuti en vakuumbrytare?
Arbetsprincipen är okomplicerad, men utförandet måste vara exakt. AVakuumbrytarens funktionsmekanismlagrar normalt energi genom en fjäder, motor, manuellt laddningshandtag eller tillhörande kontrollenhet. När brytaren får ett stängnings- eller utlösningskommando frigörs den lagrade energin genom mekaniska transmissionsdelar. Dessa delar driver vakuumbrytarens rörliga kontakt.
Under stängning trycker mekanismen den rörliga kontakten mot den fasta kontakten och upprätthåller korrekt kontakttryck. Under öppning separerar den kontakterna tillräckligt snabbt för att tillåta vakuumbrytaren att släcka ljusbågen. Ju snabbare och stabilare denna rörelse är, desto bättre kan brytaren kontrollera elektrisk påfrestning under växling.
- Energilagring:Mekanismen lagrar energi före drift, ofta genom ett fjäderladdningssystem.
- Signalsvar:En kontrollspole, reläkommando eller manuell åtgärd utlöser operationen.
- Mekanisk utlösning:Lagrad energi frigörs genom länkar, axlar och transmissionsdelar.
- Kontaktrörelse:Vakuumbrytarens kontakter öppnar eller stänger enligt önskad åtgärd.
- Positionsinnehav:Mekanismen håller brytaren stabil i öppet eller stängt läge.
Det är därför mekanismen måste tillverkas med noggrann uppmärksamhet på dimensionsnoggrannhet, fjäderkraft, materialstyrka, monteringsuppriktning och testkonsistens.
Vilka smärtpunkter för köparen löser det?
Köpare köper sällan enVakuumbrytarens funktionsmekanismbara för att de behöver en annan komponent. De köper det eftersom en svag mekanism kan skapa dyra problem. För ställverkstillverkare kan dålig kompatibilitet försena produktionen. För elentreprenörer kan instabil drift orsaka idrifttagningsproblem. För fabriker kan oväntade brytarfel stoppa produktionslinjer. För allmännyttiga företag kan opålitlig omkoppling påverka en bredare distributionssäkerhet.
| Kundens smärtpunkt | Hur mekanismen hjälper |
|---|---|
| Instabil brytare stängning | Ger kontrollerad kraft och stabil kontaktrörelse. |
| Försenat resesvar | Frigör lagrad energi snabbt efter en skyddssignal. |
| Hög underhållsfrekvens | Förbättrar den mekaniska uthålligheten när den är korrekt designad och testad. |
| Skåpinstallation stämmer inte överens | Kan väljas eller anpassas efter brytare och ställverksstruktur. |
| Projektavbrottsrisk | Stöder tillförlitlig drift i kraftdistribution och industriella system. |
Den bästa mekanismen är inte bara den starkaste. Det är den som matchar brytarens design, driftspänning, kopplingsplikt, installationsutrymme och kontrollkrav. Denna praktiska matchning är det som hjälper kunder att undvika dolda kostnader efter installationen.
Vilka faktorer bör köpare kontrollera innan de köper?
Innan du väljer enVakuumbrytarens funktionsmekanism, bör köpare se bortom produktnamnet. Två mekanismer kan verka lika, men deras faktiska prestanda kan skilja sig mycket i uthållighet, arbetshastighet, installationsstruktur och långsiktig stabilitet.
En praktisk urvalsprocess bör innehålla följande punkter:
- Märkspänning och brytartyp:Bekräfta om mekanismen matchar den avsedda VCB-modellen och systemspänningen.
- Driftsmetod:Kontrollera om projektet kräver manuell, fjäderladdad, motordriven eller kombinerad drift.
- Mekanisk livslängd:Fråga om testade driftscykler och långvarig uthållighet.
- Energilagringstid:För fjäderladdningssystem är stabil och effektiv energilagring viktig för upprepad drift.
- Trip och nära tillförlitlighet:Mekanismen bör reagera konsekvent på styrsignaler.
- Installationsmått:Bekräfta monteringshål, länkposition, axelstruktur och skåputrymme.
- Miljöförhållanden:Tänk på fukt, damm, temperatur, höjd över havet och industriella föroreningar.
- Testa poster:Pålitliga leverantörer bör tillhandahålla inspektion, rutintestning och teknisk support.
Dessa kontroller är särskilt viktiga för OEM-köpare och ställverksmonteringsanläggningar eftersom en liten obalans kan skapa upprepade monteringsjusteringar eller fältserviceklagomål.
Hur jämförs olika mekanismtyper?
Olika projekt kan kräva olika driftsdesign. Tabellen nedan ger en enkel jämförelse för köpare som utvärderar vanliga alternativ.
| Typ av mekanism | Huvudfördel | Lämplig användning |
|---|---|---|

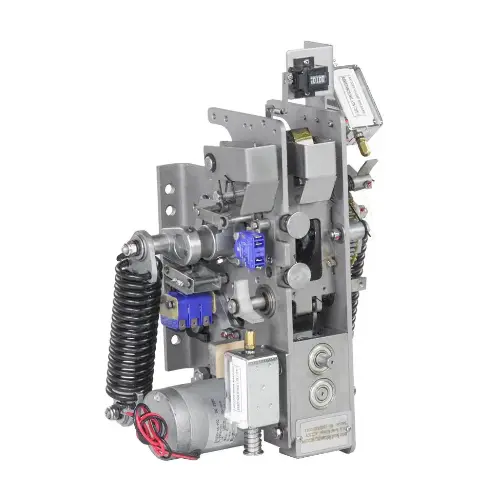

| Fjäderladdningsmanövermekanism | Stabil utlösning av lagrad energi för snabb öppning och stängning. | VCB:er med medelspänning som kräver tillförlitlig upprepad drift. |

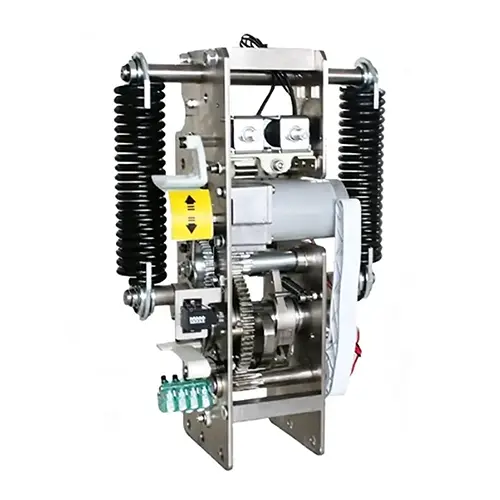

| Motorns manövermekanism | Stöder fjärr- eller automatisk laddning och drift. | Transformatorstationer, distributionsskåp och automatiserade system. |
| Manuell manövermekanism | Enkel struktur och bekväm lokal kontroll. | Grundläggande växlingsapplikationer och kostnadskänsliga projekt. |
| Anpassad mekanism | Bättre passform för speciella skåplayouter eller brytardesigner. | OEM ställverksproduktion och ersättningsprojekt. |
För många medelspänningstillämpningar är fjäderladdningsdesignen allmänt föredragen eftersom den tillåter att energi lagras före omkopplingsåtgärden. När ett fel uppstår behöver brytaren inte vänta på långsam manuell rörelse. Det kan frigöra energi omedelbart, vilket förbättrar skyddets tillförlitlighet.
Var används det ofta?
DeVakuumbrytarens funktionsmekanismanvänds överallt där mellanspänningskretsar behöver pålitlig omkoppling och skydd. Det är vanligtvis integrerat i vakuumbrytare, ställverkspaneler, kompakta transformatorstationer, industriella distributionsrum, allmännyttiga nätverk, kommersiella byggnader och stationer för förnybar energi.
I fabriker hjälper det till att skydda motorer, transformatorer och produktionslinjer från elektriska fel. I stadsdistributionsnätverk stöder den stabil kraftleverans till bostads- och kommersiella områden. I sol- och vindkraftsprojekt hjälper det till att isolera och skydda mellanspänningsuppsamlingskretsar. Inom gruv-, infrastruktur- och transportsystem bidrar det till säkrare elektrisk kontroll under krävande förhållanden.
Eftersom dessa miljöer varierar mycket bör köpare inte behandla mekanismen som ett universellt tillbehör. Samma produkt måste kontrolleras mot faktiska projektförhållanden. En mekanism som används i ett rent ställverk inomhus kan utsättas för annan stress jämfört med en som används i en dammig industrianläggning eller ett kustprojekt med hög luftfuktighet.
Hur kan underhållsteam förlänga livslängden?
Även en hög kvalitetVakuumbrytarens funktionsmekanismbehöver ordentlig inspektion. Underhållsteam bör fokusera på synligt slitage, onormalt ljud, lösa fästelement, fjädertillstånd, smörjpunkter, hjälpomkopplarfunktion och trip-close-prestanda. Regelbunden funktionstestning är också användbar eftersom en brytare som förblir tomgång under lång tid fortfarande kan behöva fungera omedelbart under ett fel.
- Kontrollera om mekanismen laddas smidigt och släpper utan fördröjning.
- Inspektera länkar, axlar och fästelement för löshet eller deformation.
- Håll mekanismen ren och undvik att damm samlas inuti skåpet.
- Kontrollera att öppnings- och stängningsindikatorerna stämmer överens med den faktiska brytarens position.
- Testa styrkretsar, spolar och hjälpkontakter enligt underhållsscheman.
- Byt ut slitna delar innan de påverkar kopplingssäkerheten.
Förebyggande underhåll är billigare än akut reparation. När en mekanism går sönder under ett fel, kan skadan sträcka sig utanför själva brytaren. Det kan påverka kablar, transformatorer, ställverkspaneler och ansluten utrustning.
Varför spelar leverantörsförmåga någon roll?
En pålitlig leverantör gör mer än att skicka delar. För en produkt somVakuumbrytarens funktionsmekanism, leverantörserfarenhet påverkar designnoggrannhet, materialval, produktionskontroll, testkvalitet och teknisk kommunikation. Detta är särskilt viktigt för köpare som behöver batchköp, ersättningsmatchning eller OEM-support.
Wenzhou Xifa Electrical Equipment Co., Ltd.betjänar kunder inom området elektrisk utrustning med produkter relaterade till vakuumbrytare och mellanspänningsdistributionskomponenter. För köpare kan samarbete med en kompetent tillverkare bidra till att minska osäkerheten under produktval, installationsbekräftelse och långvarig användning.
När man utvärderar en leverantör bör köpare be om tekniska ritningar, modellkompatibilitet, nominella parametrar, testprocedurer, förpackningsdetaljer och leveranskapacitet. Ett tydligt svar innan du beställer är mycket bättre än att lösa installationsproblem efter att produkten når projektplatsen.
FAQ
Vad är en vakuumbrytares funktionsmekanism?
Det är det mekaniska styrsystemet som driver öppnings- och stängningsrörelsen för en vakuumbrytare inuti en vakuumbrytare. Den lagrar och frigör energi så att kontakterna kan röra sig snabbt och tillförlitligt.
Varför är mekanismen viktig för medelspänningsskydd?
Det säkerställer att brytaren kan reagera på felsignaler med rätt hastighet och kraft. Utan en pålitlig mekanism kan även en bra vakuumbrytare misslyckas med att fungera korrekt.
Kan en mekanism passa varje vakuumbrytare?
Nej. Köpare måste bekräfta märkspänning, brytarmodell, installationsmått, länkstruktur, kontrollmetod och driftskrav innan köp.
Vad orsakar funktionsfel?
Vanliga orsaker är slitna länkar, svaga fjädrar, dålig smörjning, dammföroreningar, spiralproblem, lösa fästelement, felaktig installation och långvarig brist på inspektion.
Är en motordrift bättre än en manuell?
Det beror på projektet. Motordrift är bättre för fjärrstyrda eller automatiserade system, medan manuell drift kan vara lämplig för enklare applikationer med lokala styrbehov.
Hur ska köpare välja en pålitlig leverantör?
Köpare bör kontrollera produktionserfarenhet, teknisk support, testkapacitet, modellkompatibilitet, anpassningsmöjligheter och om leverantören kan tillhandahålla tydlig dokumentation före leverans.
Slutsats
DeVakuumbrytarens funktionsmekanismkanske inte är den mest synliga delen av en mellanspänningsbrytare, men den är en av de mest avgörande. Den styr den fysiska åtgärden som gör att vakuumbrytaren kan skydda kretsar, minska felpåverkan och stödja stabil kraftfördelning. För köpare innebär att välja rätt mekanism färre kopplingsfel, smidigare installation, längre livslängd och större förtroende för den dagliga driften.
Om du väljer komponenter för vakuumbrytare, ställverk, transformatorstationer, industriella kraftsystem eller ersättningsprojekt,Wenzhou Xifa Electrical Equipment Co., Ltd.kan ge praktisk produktsupport och teknisk kommunikation för dina applikationsbehov. För modellval, offert, anpassningsdetaljer eller projektkonsultation, vänligenkontakta ossidag och låt vårt team hjälpa dig att hitta en pålitlig lösning för ditt mellanspänningsväxlingssystem.
