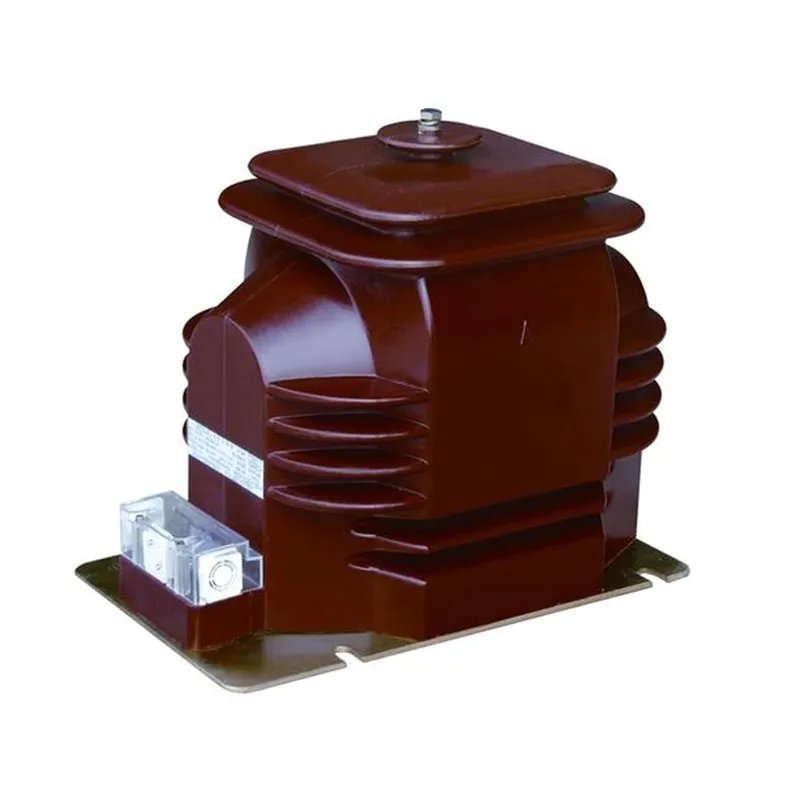

13,8 Kv enfas potentialtransformator i transformatorstation

För att producera en pålitlig 13,8 kv enfas potentialtransformator i transformatorstationen, antar Wenzhou XiFa Electric Power Equipment Co., Ltd premium CRGO elektriskt stål som huvudmaterial i kärnan för att minska förlustvärdet och förbättra noggrannhetsklassen, och höghållfast emaljerad koppartråd som huvudmaterial i spolen för att säkerställa varvförhållande och vrid-till-sväng-isolering genom precisionslindning. Allt mer, varje 13,8 kv enfas potential transformator i transformatorstation antar produktionsprocessen av epoxiharts vakuumgjutning för att göra en övergripande stelnad struktur som inte är lätt att absorbera fukt, som är lämplig för varma, fuktiga och dammiga miljöer.

Skicka förfrågan

Produktbeskrivning

Produktegenskaper:

En 13,8 Kv enfas potentialtransformator i transformatorstation är konstruerad för att sänka primärspänningen på 13,8 kv till en standard sekundärspänning, såsom 100 eller 110 volt. Den reducerade spänningen tillförs sedan de parallella lindningarna för att mäta instrument och skyddsreläer, vilket gör det möjligt att göra primärspänningsmätningar indirekt med ett lågspänningsinstrument. Ett sådant tillvägagångssätt förenklar instrumentdesign, sparar kostnader och säkerställer säkerheten för både utrustning och driftpersonal.

Arbetsprincipen för en 13,8 kv enfas potentialtransformator är densamma som en kraftdistributionstransformator, vars omvandlingsförhållande bestäms av antalet varv i primär- och sekundärspolarna. Att öka antalet sekundära varv minskar förhållandet, medan ökning av antalet primära varv höjer det. Det är viktigt att notera att sekundärkretsen i en 13,8 kv enfas potentialtransformator under inga omständigheter får kortslutas under drift.

13 8 Kv Single Phase Potential Transformer In Substation

Teknisk specifikation:

Typ	Märkspänningsförhållande (kV)	Noggrannhetsklass	Noggrannhetsklass och nominell uteffekt cosΦ=0,8				Max. Utgång (VA)
			0.2	0.5	1	6(P)
JDZ11-15	(15/√3)/(0.1/√3)/(0.1/3)	0,2/6P 0,5/6P 1/6P	30	80	150	100	400
JDZ11-20	(20/√3)/(0.1/√3)/(0.1/3)
JDZ11-15	(15/√3)/(0.1/√3)/(0.1/√3)/(0.1/3)	0,2/0,2/6P 0,2/0,5/6P	15	20	N/A	100	2*200
JDZX11-20	(20/√3)/(0.1/√3)/(0.1/√3)/(0.1/3)

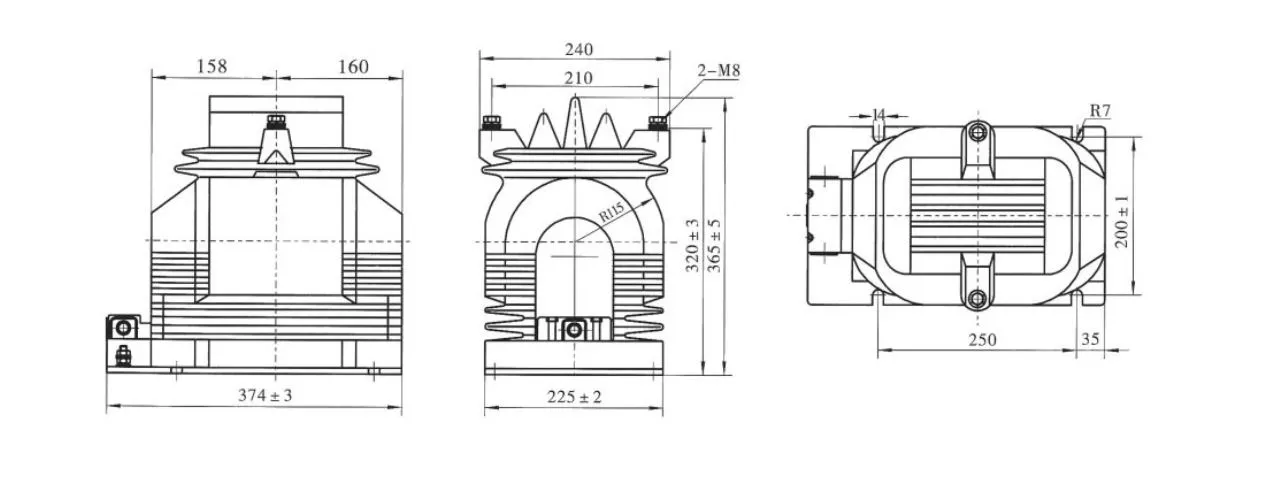

13 8 Kv Single Phase Potential Transformer In Substation

Vanliga frågor om produkter:

F: Hur skiljer sig en 13,8 kv enfas potentialtransformator från en 13,8 kv krafttransformator?

S: Även om båda är spänningsomvandlar enheter, är en 13,8 kv enfas potentialtransformator designad för mätning och skydd snarare än kraftöverföring. Dess nominella belastning är relativt liten, vanligtvis uttryckt i VA, medan krafttransformatorer hanterar belastningar med ett större värde som räknas i kVA eller MVA.

F: Vilka isoleringsmetoder används för en 13,8 kv enfas potentialtransformator?

A: De flestapotentiella transformatorervid denna spänningsnivå använd epoxihartsgjutisolering för inomhusservice eller porslin/silikonhöljen för utomhusinstallationer. Vissa konstruktioner använder oljenedsänkt isolering för att uppnå en förlängd livslängd och högre värmekapacitet.

F: Hur ska en 13,8 kV enfas potentialtransformator anslutas i en transformatorstation?

S: För fas till jord-mätning är PT-primären ansluten mellan en fas och jord. I ett trefassystem kan en uppsättning enfas PT:er eller en trefas PT-enhet användas för att mäta linje till linje och linje till jord spänningar.

F: Vilka problem kan uppstå med 13,8 kV enfas potentialtransformatorer i transformatorstationer?

S: Vanliga problem inkluderar isolationsförsämring, ferroresonans under vissa kopplingsförhållanden, överhettning på grund av överbelastning och öppna sekundära kretsar som kan orsaka farligt höga spänningar.
