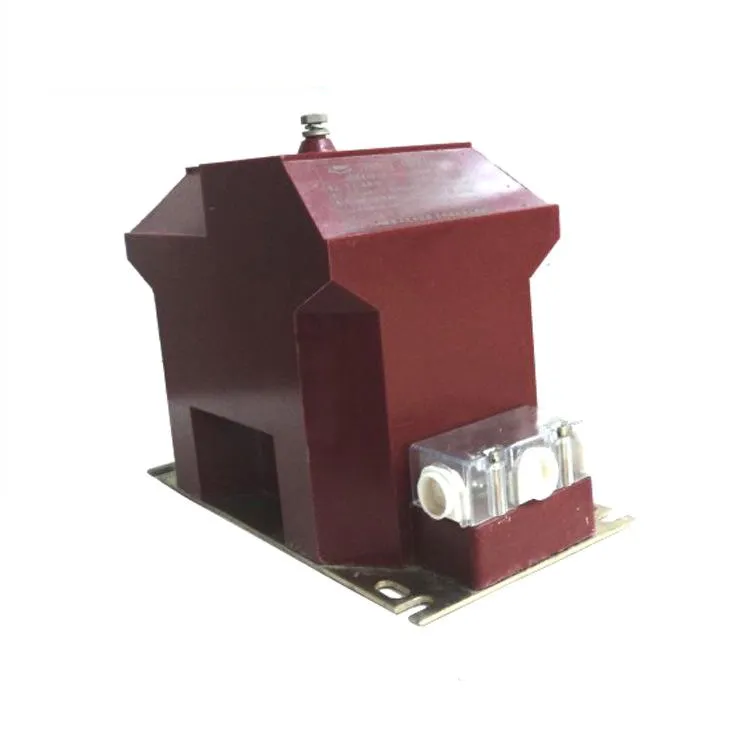

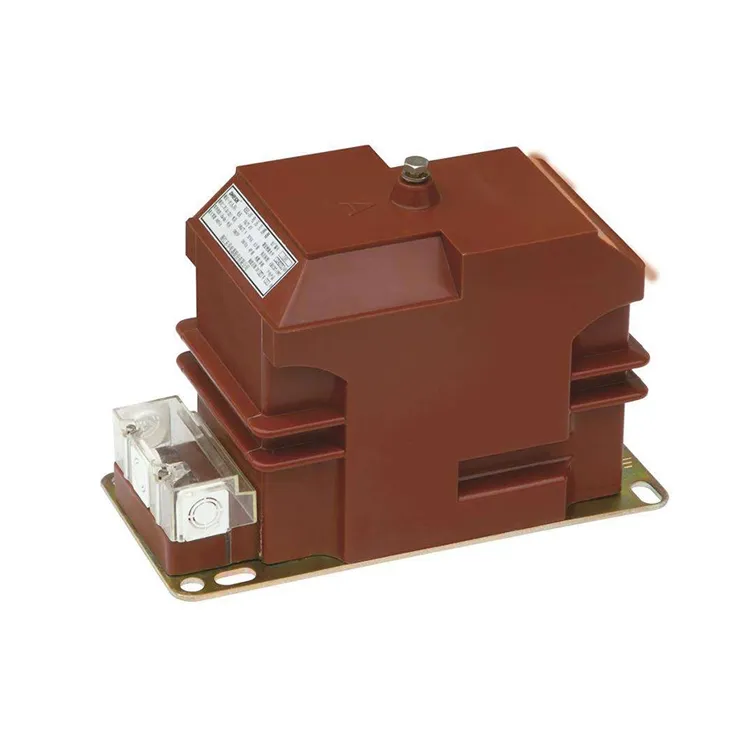

Medelspänning hartsgjuten potentialtransformator i ställverk

En mellanspännings transformator av hartsgjuten potential, vars funktion är lika lik som en kraftdistributionstransformator, är utformad för att omvandla spänning. Krafttransformatorer justerar dock spänningen i första hand för att möjliggöra effektiv överföring och distribution av elektricitet, vanligtvis med kapaciteter i kVA eller MVA, medan potentiella transformatorer har en mätnings- och skyddsroll. huvudfunktionen hos en mellanspänningstransformator av hartsgjuten potential är att leverera driftsström till mätinstrument och skyddsreläer, för att möjliggöra noggrann övervakning av nätspänning, effekt och energiförbrukning. Potentiella transformatorer ger också kritisk input för skyddssystem för att skydda värdefulla tillgångar som transmissionsledningar, motorer och krafttransformatorer under feltillstånd. På grund av dessa funktioner,potentiella transformatorerär utformade med relativt liten kapacitet, vanligtvis bara några få VA till flera dussin VA, och sällan överstiger 1000 VA.

Teknisk specifikation:

Vanliga frågor om produkter:

F: Vilken funktion har en mellanspänningstransformator av hartsgjuten potential i ställverk?

S: En potentiell transformator används för att sänka primärsystemets spänning till ett standardiserat lägre värde som säkert kan matas till mätinstrument, energimätare och skyddsreläer. I mellanspänningsställverk ger plastgjutna potentialtransformatorer galvanisk isolering mellan primärspänningssystemet och sekundära spänningsstyrkretsar, för att säkerställa både noggrannhet och operatörssäkerhet.

F: Varför är hartsgjutningsteknik att föredra för transformatorer med medelspänningspotential?

S: Hartsgjutna PT:er använder epoxiharts som ett isolerande och inkapslande material. Denna teknik ger utmärkt prestanda på elektrisk isolering, hög mekanisk hållfasthet, motståndskraft mot fukt och damm och starkt skydd mot partiell urladdning. Som ett resultat är plastgjutna potentialtransformatorer särskilt lämpliga för ställverkstillämpningar inomhus där kompakt design och lång livslängd tillförlitlighet är avgörande.

F: Vilka är de typiska spänningsvärdena för mellanspänningsplastgjutna PT:er?

S: Transformatorer av hartsgjutpotential med medelspänning är i allmänhet konstruerade för system från 3,6 kV upp till 36 kV, vilket beror på ställverksdesignen. Den sekundära utspänningen är vanligtvis standardiserad till 100 V eller 110 V, vilket är spänningsnivån mellan fas till fas, eller 100/√3 V eller 110/√3 V, vilket är spänningsnivån mellan fas till noll, i linje med IEC-standarder.
