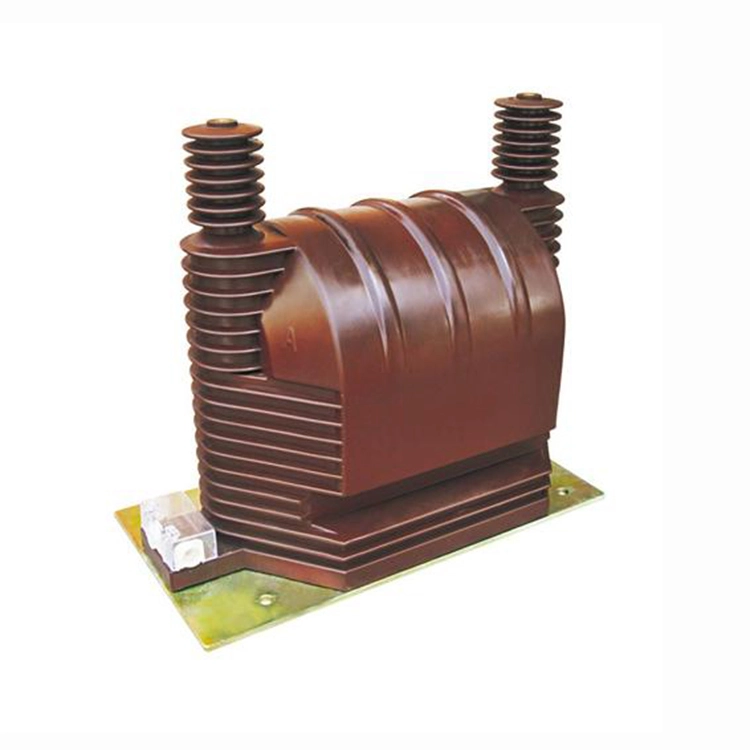

33kv högspänning enfas potentialtransformator

Produktegenskaper:

1. Strukturellt sett kan en 33kv högspännings enfas potentialtransformator betraktas som en krafttransformator med liten kapacitet och högt förhållande. Men till skillnad från en krafttransformator,  apotentiell transformatoröverför inte energi för lastförsörjning. Istället spelar den en viktig roll för mätning och skydd.

2. Sekundärkretsen är ansluten till mätinstrument, skyddsreläer och automatiska enheter vars spänningsspolar uppvisar en extremt hög och väsentligen konstant impedans. Som ett resultat är sekundärströmmen minimal, liknande tillståndet utan belastning för en krafttransformator. Strömförbrukningen för en 33kv högspännings enfas potentialtransformator är extremt låg, och sekundärspänningen förblir praktiskt taget lika med den inducerade EMF, som bestäms av den konstanta primärspänningen. Den säkerställer den erforderliga noggrannhetsnivån för spänningsmätning.

3. Sekundärlindningen på potentiella transformatorer får aldrig kortslutas. Under normal drift är belastningen på 33kv högspännings enfas potentialtransformator en högimpedansanordning, men om en kortslutning uppstår är den enda begränsande faktorn lindningens impedans. Detta kan leda till för hög kortslutningsström, orsaka felaktiga mätaravläsningar, felaktiga reläoperationer eller till och med permanent skada på krafttransformatorn.

4. Terminalen på både sekundärlindningen och nollsekvenslindningen måste vara jordad. Om det inte jordas kan ett fel på primärsystemet inducera farligt höga spänningar på dessa lindningar, vilket utgör allvarliga risker för anslutna instrument, reläer och personalsäkerhet.

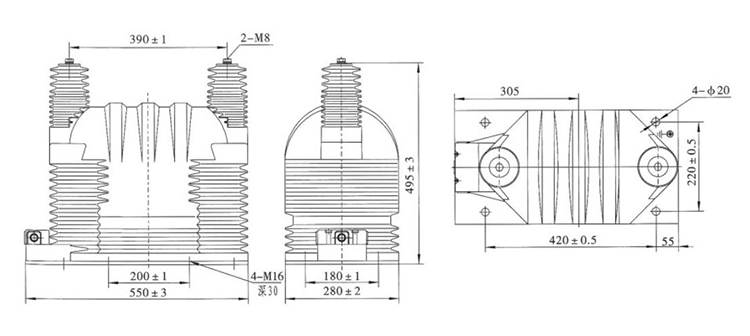

Teknisk specifikation:

Vanliga frågor om produkter:

F: Vad är märkbelastningen för en 33kv högspännings enfas potentialtransformator?

S: Den nominella belastningen varierar i allmänhet från 25 VA till 200 VA beroende på applikation. Det säkerställer stabil noggrannhet för mätinstrument och skyddsreläer utan att överbelasta transformatorn.

F: Hur är 33kv högspännings enfas potentialtransformator jordad?

S: Sekundärlindningen är vanligtvis jordad vid en punkt för att bibehålla referenspotential och för att garantera säkerheten. det hjälper till att undvika flytande spänningar och minska risken för isoleringsfel.

F: Kan en enfas PT anslutas för trefasmätning?

A: Självklart. För ett trefassystem kan tre enfas PT:er anslutas i ett stjärn- eller öppet deltaarrangemang, vilket beror på om fullfas till fas och fas till jord spänningar behöver övervakas eller inte.
