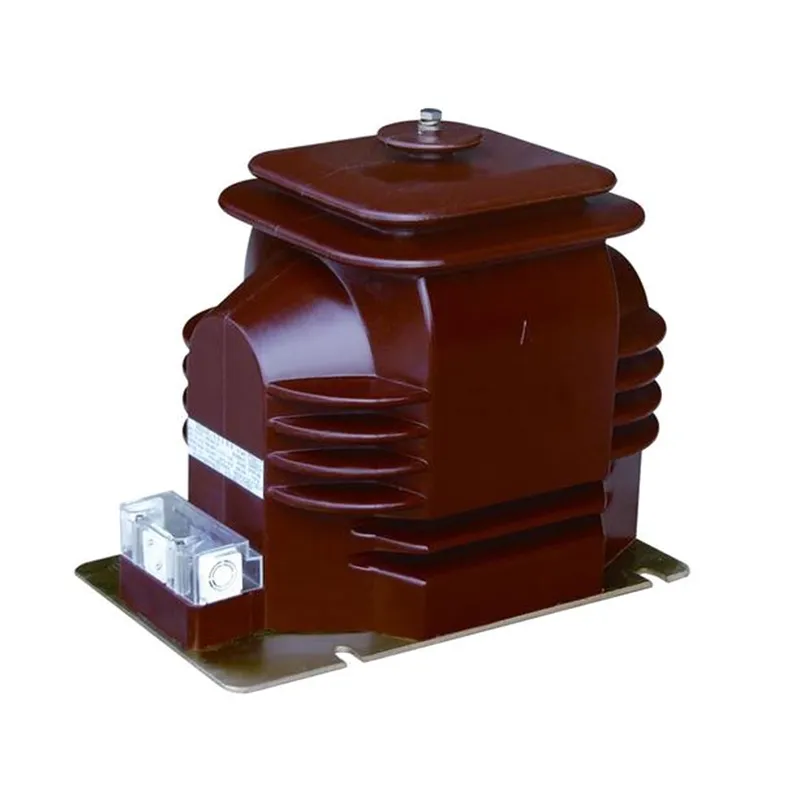

25 Kv Instrument Elektromagnetisk Pt-potentialtransformator

Tips efter köp av enpotentiell transformator:

1.Före driftsättning måste en 25 kv instrument elektromagnetisk pt potential transformator genomgå alla tester och inspektioner som krävs av relevanta standarder och procedurer. Dessa inkluderar vanligtvis AC-dielektriska test, isolationsresistanstest, förhållandetest och visuell inspektion.

2. Korrekt kabeldragning av 25 kv-instrumentets elektromagnetiska pt-potentialtransformator är avgörande. Primärlindningen ska kopplas parallellt med den uppmätta kretsen, medan sekundärlindningen måste kopplas parallellt med spänningsspolarna hos mätinstrument, skyddsreläer eller automatiska enheter. Under tiden måste uppmärksamhet ägnas åt att bibehålla korrekt polaritet.

3. Belastningen som är ansluten till sekundärtransformatorns 25 kv potential måste ligga inom dess nominella kapacitet. Att överskrida den nominella sekundära belastningen kan skapa ökade mätfel, till och med påverka avläsningarnas noggrannhet.

4. Kortslutning av sekundärtransformatorn med 25 kv potential är strängt förbjuden. Eftersom PT har mycket låg intern impedans kan en sekundär kortslutning generera extremt höga strömmar, potentiellt skada sekundär utrustning och utgöra en allvarlig säkerhetsrisk. För att förhindra sådana skador måste säkringar installeras på PT-sekundären. Om det är möjligt bör även primärsäkringar användas för att skydda högspänningsnätet vid fel i primärlindningen eller ledningarna.

5.För säkerheten för personal som hanterar mätinstrument eller reläer måste PT sekundärlindningen vara jordad vid en punkt. Det kan förhindra personsäkerhet från att högspänning uppstår i instrument och reläer när isoleringen skadas mellan primär- och sekundärlindningar efter jordningen.

6. Under inga omständigheter får PT sekundärkretsen kortslutas.

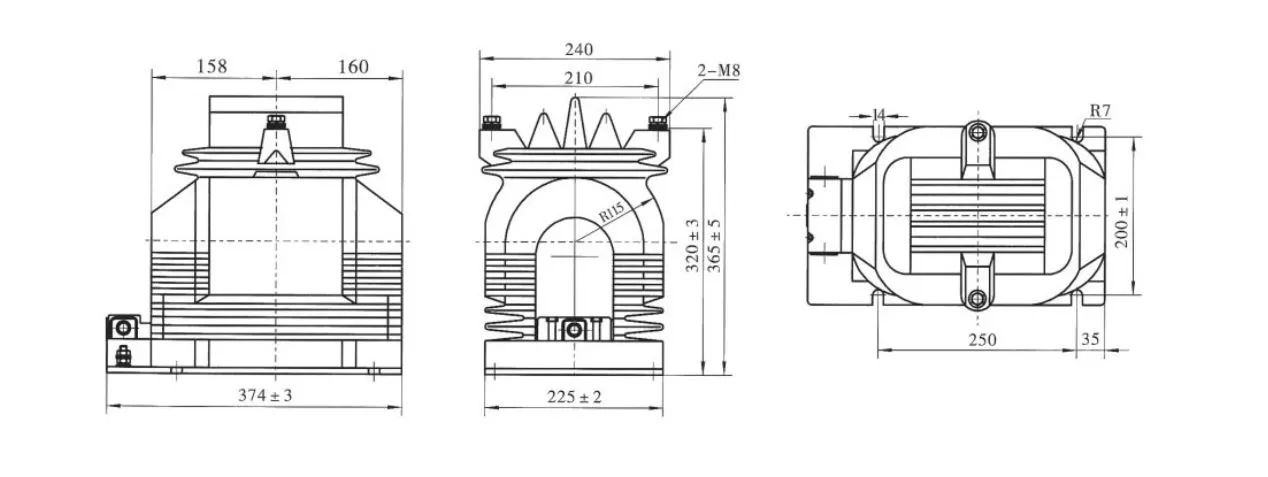

Teknisk specifikation:

Vanliga frågor om produkter:

F: Vad är standardvärdet för sekundär spänning för ett 25 kV elektromagnetiskt instrumentpt potential transformator?

S: Standard sekundärspänningen för en 25 kV instrument elektromagnetisk pt potential transformator är typiskt 110 V. Denna standardisering säkerställer kompatibilitet med mätning och skyddsutrustning, för att möjliggöra noggrann spänningsmätning och säker drift inom det elektriska kraftsystemet.

F: Kan en 25 kV instrument elektromagnetisk pt potential transformator arbeta kontinuerligt med 115 % av dess märkspänning?

S: Ja, en 25 kV-potentialtransformator kan arbeta kontinuerligt med 115 % av sin märkspänning, så länge som den sekundära belastningen inte överstiger transformatorns termiska klassificering. Denna förmåga tillåter tillfälliga överspänningsförhållanden utan att påverka integriteten hos PT:er.

F: Vilken är den typiska isoleringsklassen för en 25 kV instrument elektromagnetisk pt potential transformator?

S: En 25 kV potentialtransformator har vanligtvis en isoleringsklass som gör att den tål spänningar upp till 25 kV. Isoleringssystemet är utformat för att hantera de elektriska påfrestningar som uppstår under normala och feltillstånd, vilket säkerställer tillförlitlig drift och säkerhet.
