Att välja enLuftkretsbrytare ACBhandlar inte bara om att matcha nuvarande betyg. För ingenjörer, panelbyggare, fabriksägare, projektentreprenörer och inköpsteam är den verkliga utmaningen att välja en brytare som kan skydda utrustning, minska stilleståndstiden, passa ställverksdesignen, stödja framtida lastexpansion och förbli pålitlig efter många års drift. Den här artikeln förklarar hur en Air Circuit Breaker ACB fungerar, var den används ofta, vilka specifikationer som betyder mest och hur köpare kan undvika kostsamma misstag vid valet. Den introducerar också praktiska köpfrågor för att arbeta medWenzhou Xifa Electrical Equipment Co., Ltd.vid inköp av ACB-lösningar för industriella och kommersiella kraftsystem.
Innehållsförteckning
I ett lågspänningssystem för eldistribution behandlas huvudbrytaren ofta som en punkt på en upphandlingslista. Det är ett riskabelt sätt att se på det. En luftkretsbrytare ACB installeras vanligtvis vid en kritisk punkt i systemet, såsom den inkommande panelen, huvudfördelningsskåpet, generatorns utgångspanel, transformatorns sekundära sida eller stor matarkrets. När den väl inte löser ut ordentligt, kanske resultatet inte är ett litet elektriskt fel. Det kan bli produktionsstopp, utrustningsskador, brandrisk eller dyrt nödunderhåll.
Många köpare söker efter en ACB endast efter nuvarande betyg, till exempel 630A, 1000A, 1600A, 2000A eller 3200A. Nuvarande betyg spelar så klart roll, men det är inte hela historien. Brytaren måste också matcha kortslutningsnivån på installationsplatsen, skyddskraven för lasten, ställverkskonstruktionen, driftsmiljön och anläggningens underhållsplan.
En bra Air Circuit Breaker ACB ger det elektriska systemet ett kontrollerat sätt att koppla bort onormal ström. Det skyddar kablar, samlingsskenor, transformatorer, generatorer, motorer och nedströmsutrustning. Ännu viktigare, det ger underhållsteamen förtroende. När ett system är byggt kring en brytare med stabil mekanisk verkan, exakt utlösning och tydliga skyddsinställningar, blir hela distributionsrummet lättare att hantera.
Den verkliga inköpsfrågan är inte bara "Hur mycket kostar brytaren?" En bättre fråga är: "Kommer den här brytaren fortfarande att skydda mitt system korrekt när ett fel inträffar vid värsta möjliga tidpunkt?"

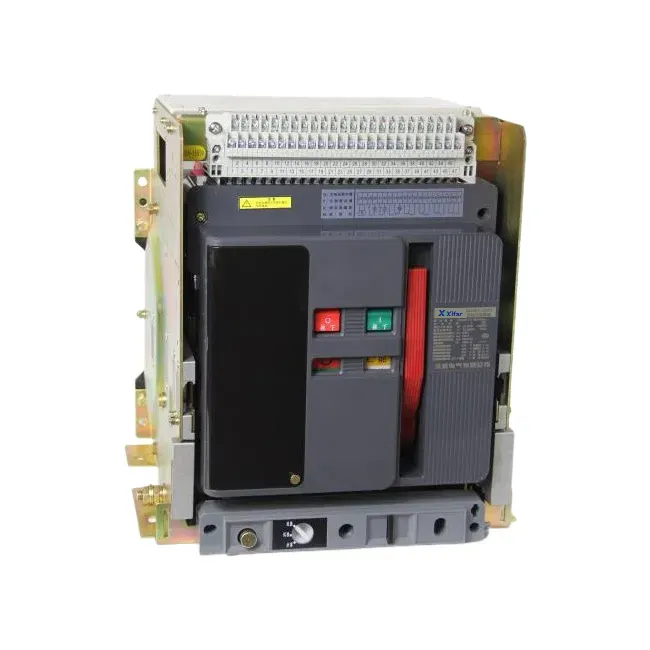

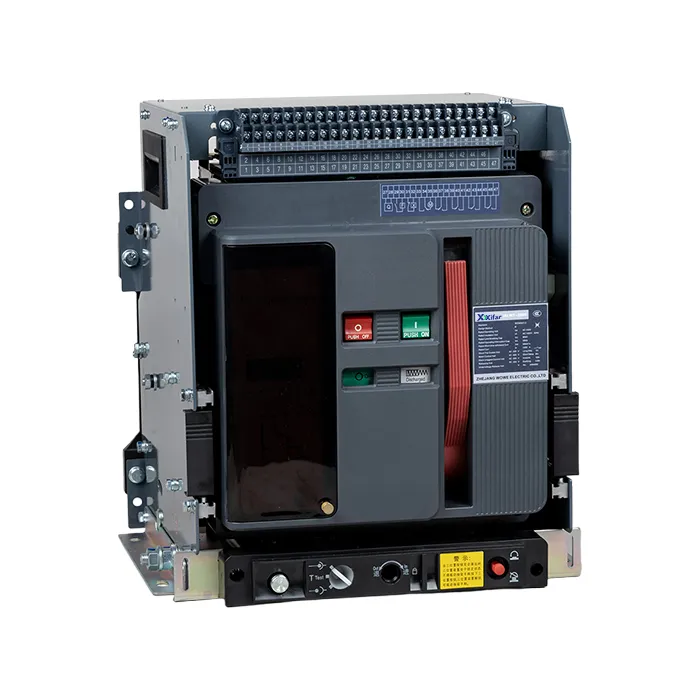

En Air Circuit Breaker ACB är en lågspänningsomkopplings- och skyddsanordning som använder luft som ljusbågssläckningsmedium. När kontakterna separeras vid felavbrott bildas en elektrisk ljusbåge. Brytaren styr och kyler ljusbågen genom bågrännor tills strömmen säkert avbryts. Denna design gör ACB lämpliga för högströmslågspänningstillämpningar där tillförlitlighet, underhållsbarhet och justerbart skydd är viktigt.
I praktisk användning kan en luftkretsbrytare ACB utföra flera viktiga funktioner. Den kan manuellt eller elektriskt slå på och av kretsen. Den kan lösa ut automatiskt när överbelastning, kortslutning, underspänning eller jordfel inträffar, beroende på utlösningsenhetens konfiguration. I många moderna elsystem stödjer intelligenta utlösningsenheter även mätning, kommunikation, felregistrering och justerbara skyddskurvor.
Jämfört med mindre brytare väljs ofta en ACB för huvudströmfördelningsnivån eftersom den kan hantera högre ramströmmar och starkare felavbrottskrav. Det är också lättare att inspektera och underhålla i stora elskåp, särskilt när man använder en utdragbar design. För anläggningar som inte har råd med långa stillestånd är denna underhållsbarhet ingen liten fördel.
Köpare kämpar sällan eftersom de inte kan hitta en Air Circuit Breaker ACB. De kämpar för att för många modeller ser likadana ut på papper. Ett lågt pris kan se attraktivt ut till en början, men fel val kan leda till felmatchning, installationsfördröjning, överhettning, störande snubbel, dålig selektivitet eller svår support efter försäljning.
För panelbyggare är dimensionskompatibilitet ofta ett stort problem. En brytare som inte passar skåpets design kan påverka samlingsskenas layout, dörröppning, manöverhandtagsposition och underhållsutrymme. För fabriksanvändare är det största problemet vanligtvis stabil drift. De behöver en brytare som löser ut när den ska, förblir stängd när systemet är friskt och kan servas utan onödiga stillestånd.
För entreprenörer är leveranshastighet och dokumentation också viktigt. Ett projekt kan kräva produktfoton, ritningar, kopplingsscheman, testrapporter, certifikat, information om namnskyltar och förpackningsinformation före leverans. Om leverantören inte kan svara tydligt kan projektplanen bli lidande.
| Köparens oro | Varför det spelar roll | Vad du ska bekräfta innan du beställer |
|---|---|---|
| Nuvarande betygsfel överensstämmer | En underdimensionerad brytare kan överhettas eller snubbla för ofta, medan en överdimensionerad brytare kan minska skyddets noggrannhet. | Märkström, ramstorlek, belastningstyp, framtida expansionstillägg. |
| Otillräcklig brytkapacitet | Brytaren får inte säkert avbryta hög felström vid installationspunkten. | Icu, Ics, kortslutningsberäkning på plats, transformatorkapacitet. |
| Fel installationsstruktur | Brytaren kanske inte passar ställverket eller kan vara obekväm att underhålla. | Fast typ eller utdragstyp, mått, panelutskärning, samlingsskenanslutning. |
| Felaktig skyddsinställning | Dålig koordination kan orsaka onödiga avstängningar eller misslyckas med att isolera rätt felzon. | Trippenhetstyp, långtidsfördröjning, korttidsfördröjning, momentan och jordfelsinställningar. |
| Svag teknisk support | Köpare kan drabbas av förseningar under installation, testning eller driftsättning. | Leverantörens svarshastighet, ritningar, manualer, ledningsstöd, service efter försäljning. |
Ett professionellt val av luftkretsbrytare ACB börjar med det elektriska systemet, inte med katalogsidan. Innan man bekräftar modellen bör köpare samla in grundläggande projektinformation, inklusive märkspänning, märkström, frekvens, antal poler, kortslutningsnivå, skåptyp, driftsmetod, skyddskrav och kommunikationsbehov.
Märkström är vanligtvis den första parametern köpare nämner. Emellertid är den nominella servicekortslutningsbrytningskapaciteten lika viktig. En brytare med hög slutlig brytkapacitet men lägre brytkapacitet är kanske inte det bästa valet för krävande industrisystem. För kritiska belastningar bör köpare vara uppmärksamma på både Icu- och Ics-värden.
Reseenheten förtjänar särskild uppmärksamhet. En grundläggande skyddsenhet kan räcka för en enkel distributionspanel, medan en modern fabrik, datacenter, kommersiell byggnad eller förnybar energiprojekt kan kräva mer avancerade skydds- och övervakningsfunktioner. Justerbara inställningar kan bidra till att förbättra selektiviteten mellan uppströms- och nedströmsenheter.
Ett praktiskt tips för inköpsteam: när du ber om en offert, skicka leverantören panelritning, systemspänning, märkström, polnummer, erforderlig brytförmåga, installationstyp och tillbehörslista tillsammans. Detta minskar kommunikation fram och tillbaka och undviker modellfel.
Köpare jämför ofta ACB med MCCB och VCB. Skillnaden handlar inte om vilken som är allmänt sett bäst. Det beror på spänningsnivå, strömområde, installationsposition, skyddsbehov, underhållsförväntningar och budget.

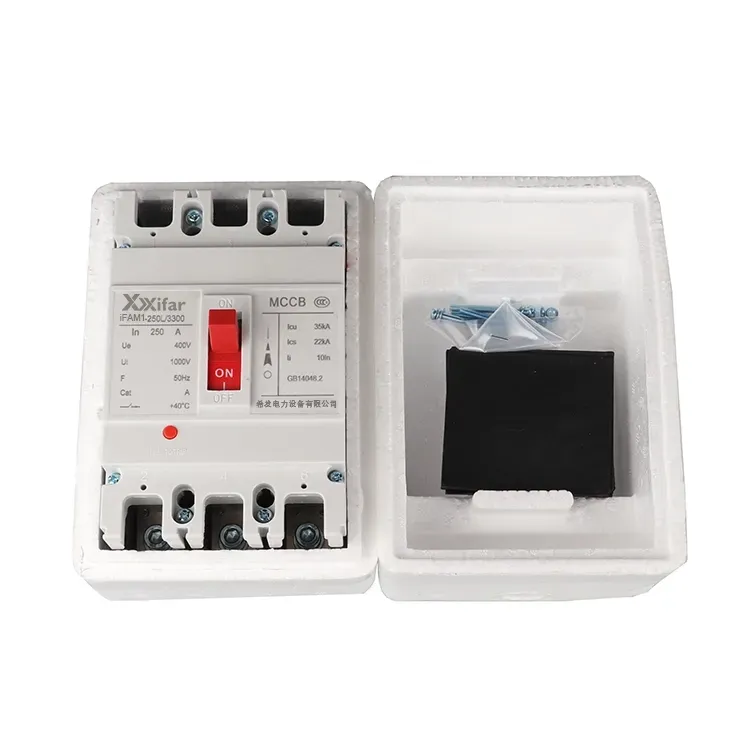

En kretsbrytare i formgjuten hölje används ofta för matarkretsar med lägre ström, maskinpaneler och kompakta distributionsapplikationer. Den är ekonomisk, kompakt och enkel att installera. Men när systemströmmen blir högre och skyddskraven blir mer avancerade, blir en Air Circuit Breaker ACB mer lämplig.
En vakuumkretsbrytare används vanligtvis i mellanspänningssystem. Dess ljusbågssläckning sker inuti en vakuumbrytare, som skiljer sig från luftbågsrännans struktur hos en ACB. Enkelt uttryckt väljs ACB vanligtvis för lågspänningshuvuddistribution, medan VCB väljs för mediumspänningsdistribution.
| Typ av brytare | Vanlig spänningsnivå | Typisk användning | Huvudfördel |
|---|---|---|---|
| Luftkretsbrytare ACB | Lågspänningsfördelning | Huvudinkommande panel, stor matare, generatorutgång, transformator sekundärsida | Hög strömkapacitet, justerbart skydd, bekvämt underhåll, intelligenta alternativ |
| Gjuten hölje kretsbrytare MCCB | Lågspänningsfördelning | Grenkretsar, mindre matare, maskinpaneler | Kompakt storlek, ekonomisk kostnad, enkel installation |
| Vakuumbrytare VCB | Mellanspänningsfördelning | Transformatorstationer, mellanspänningsställverk, industriella kraftnät | Stark ljusbågssläckning i vakuum, lämplig för mellanspänningsavbrott |
En Air Circuit Breaker ACB används ofta överallt där lågspänningskraftdistribution behöver starkt skydd och pålitlig omkoppling. Det förekommer i industrianläggningar, kommersiella byggnader, datacenter, kraftdistributionsrum, sjukhus, flygplatser, järnvägstransitanläggningar, vattenreningsverk, gruvprojekt och förnybara energisystem.
I tillverkningsanläggningar kan ACB skydda verkstadens huvudinkommande linje. I en kommersiell byggnad kan den fungera som huvudbrytare i lågspänningstavlan. I ett datacenter kan det hjälpa till att skydda kritiska kraftvägar där driftstopp är extremt dyrt. I stationer för förnybar energi kan ACB:er användas i lågspänningsfördelningsskåp kopplade till transformatorer, växelriktare eller hjälpsystem.
Den gemensamma punkten i alla dessa applikationer är enkel: systemet behöver en pålitlig enhet vid en nyckelskyddsposition. När den elektriska belastningen är stor, felströmmen är allvarlig och driftsmiljön inte kan tolerera upprepade fel, blir en korrekt vald luftkretsbrytare ACB en nödvändig investering snarare än en valfri komponent.
En pålitlig leverantör bör göra mer än att sälja en brytare. Leverantören bör förstå arbetsförhållandena bakom beställningen. För köpare som inte är elspecialister är detta ännu viktigare. Tydlig teknisk kommunikation kan förhindra fel modellval innan tillverkningen påbörjas.
Wenzhou Xifa Electrical Equipment Co., Ltd. levererar elektriska produkter för kraftdistributionstillämpningar, inklusive Air Circuit Breaker ACB-lösningar för lågspänningssystem. För köpare ligger värdet inte bara i själva produkten, utan också i modellrekommendation, produktionskapacitet, anpassningsmöjligheter, fabrikstestning och kommunikationsstöd före och efter leverans.
När man utvärderar en leverantör bör köpare ställa praktiska frågor. Kan leverantören tillhandahålla tekniska ritningar? Kan de rekommendera rätt strömklassning och brytkapacitet baserat på projektinformation? Kan de stödja strukturer av fast typ och utdragstyp? Kan de tillhandahålla tillbehör som motoroperatörer, shuntutlösare, underspänningsutlösare, hjälpkontakter och intelligenta utlösningsenheter? Kan de svara snabbt när installatören har frågor?
| Leverantörsutvärderingspunkt | Vad en köpare bör leta efter |
|---|---|
| Produktsortiment | Flera strömvärden, polalternativ, driftlägen och tillbehörskonfigurationer. |
| Teknisk support | Tydlig kommunikation om val, ritningar, kabeldragning, installation och driftsättning. |
| Kvalitetskontroll | Rutinmässig fabriksinspektion, mekaniska funktionskontroller, isoleringskontroller och verifiering av utlösningsprestanda. |
| Anpassningsförmåga | Stöd för projektspecifika krav, skåpmatchning, tillbehör och förpackningsbehov. |
| Leveranskoordinering | Rimlig ledtid, exportförpackning, fraktdokument och responsiva orderuppdateringar. |
Även en högkvalitativ luftkretsbrytare ACB behöver korrekt installation och regelbunden inspektion. Elektrisk skyddsutrustning fungerar under mekanisk, termisk och elektrisk påfrestning. Damm, fukt, lösa anslutningar, åldrande fett, kontaktslitage och dåliga driftsförhållanden kan minska tillförlitligheten på lång sikt.
En underhållsplan behöver inte vara komplicerad, men den måste vara konsekvent. Operatörer bör hålla ställverket rent och torrt, kontrollera om det finns onormal uppvärmning, inspektera anslutningarnas täthet, verifiera manövreringsmekanismen och granska trippprotokoll när sådana finns. För ACB:er av utdragstyp bör inställningsmekanismen användas korrekt för att undvika mekanisk skada.
I många fall är brytarens fel inte plötsligt. Det finns varningsskyltar, såsom ovanligt ljud, brännande lukt, synlig missfärgning, instabil stängning, frekvent störande snubbel eller onormal temperaturökning vid terminaler. Att ignorera dessa tecken kan förvandla ett hanterbart underhållsproblem till en allvarlig elolycka.
Huvudsyftet med en Air Circuit Breaker ACB är att skydda lågspänningssystem från överbelastning, kortslutning, jordfel och andra onormala elektriska förhållanden. Det tillåter också operatörer att byta stora kretsar på ett säkert sätt under normal drift eller underhåll.
En Air Circuit Breaker ACB används främst i lågspänningsdistributionssystem. För medelspänningstillämpningar är en vakuumkretsbrytare VCB vanligtvis ett lämpligare val. Köpare bör bekräfta systemspänningen innan de väljer brytartyp.
ACB:er av fast typ är ofta mer kompakta och ekonomiska. ACB:er av utdragbar typ är lättare att inspektera, byta ut och underhålla utan större demontering av skåpet. För viktiga kraftsystem där underhållshastigheten spelar roll är utdragstyp ofta att föredra.
Om systemet kräver justerbart skydd, aktuell visning, felregistrering, kommunikation eller bättre koordinering med andra skyddsanordningar är en intelligent utlösningsenhet ett praktiskt val. För enklare system kan det räcka med en basutlösare.
Märkströmmen bör väljas i enlighet med den faktiska belastningsströmmen, transformatorkapacitet, kabelstorlek, temperaturförhållanden och framtida expansionsplan. Det bör inte väljas endast genom att gissa eller kopiera ett gammalt modellnummer.
Brytförmåga visar om brytaren säkert kan bryta en hög kortslutningsström. Om den valda brytaren har otillräcklig brytkapacitet kan den gå sönder vid ett allvarligt fel. Detta är en av de viktigaste säkerhetsparametrarna vid val av ACB.
Ja. Beroende på projektbehov kan köpare begära olika strömklasser, polnummer, driftlägen, installationsstrukturer, utlösningsenheter, tillbehör och förpackningskrav. Det är bäst att tillhandahålla projektinformation före offert.
Du bör ange märkspänning, märkström, polnummer, brytkapacitet, installationstyp, driftläge, krav på utlösningsenhet, tillbehörslista, kvantitet, projektdestination och eventuella skåpritningar om sådana finns. Detta hjälper leverantören att rekommendera rätt luftkretsbrytare ACB mer exakt.
Att välja en luftkretsbrytare ACB är ett beslut som påverkar systemsäkerhet, underhållseffektivitet och långsiktiga driftskostnader. En välmatchad brytare hjälper till att skydda värdefull utrustning, minska oplanerade driftstopp och ge ditt elteam mer självförtroende när de hanterar viktiga distributionssystem.
Om du planerar ett lågspänningsdistributionsprojekt, uppgraderar ställverk, skaffar ACB för panelmontering eller jämför modeller för en industrianläggning, kan Wenzhou Xifa Electrical Equipment Co., Ltd. hjälpa dig att granska de viktigaste urvalspunkterna och tillhandahålla lämpliga produktalternativ baserat på din applikation.
