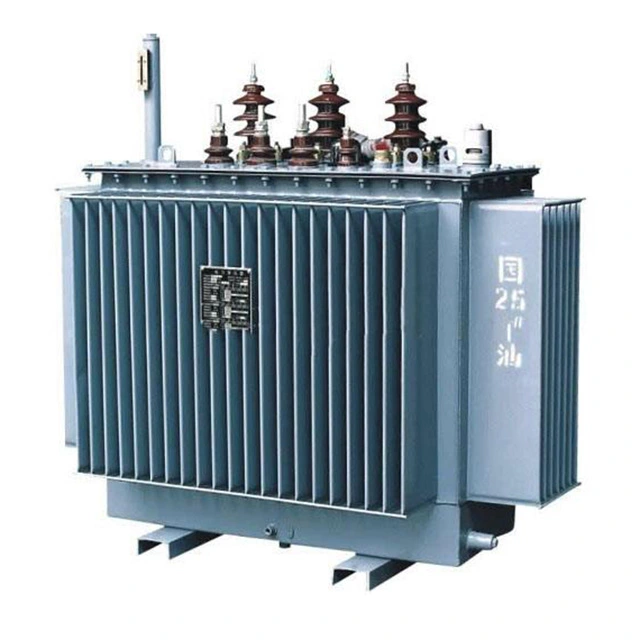

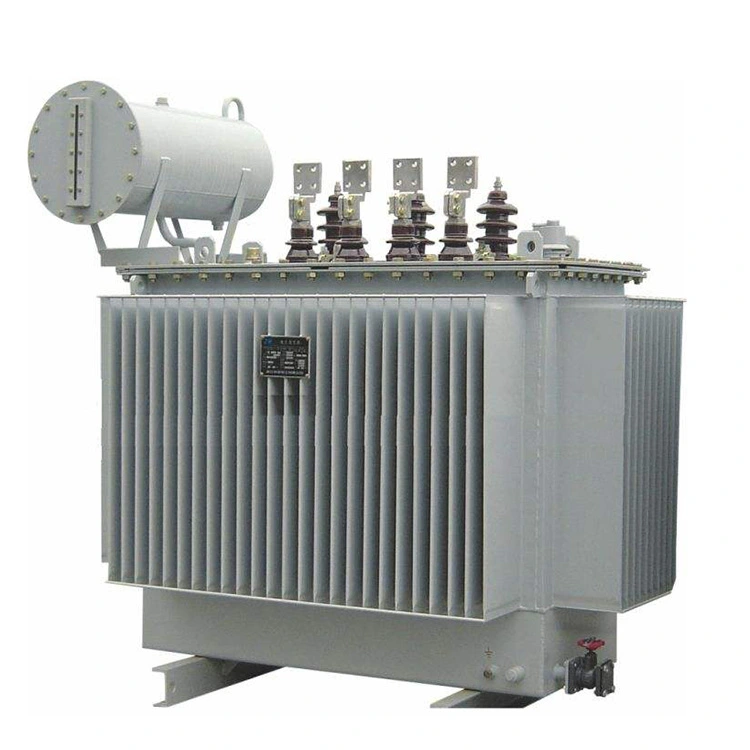

Elektrisk 3 Fas 10kv 400kva Power Transformator

Elektrisk 3-fas 10kv 400kva Power Transformator består huvudsakligen av komponenter som kärna, lindningar, oljetank, kylanordning och skyddsanordning. Kärnorna antar alla en struktur av kärntyp, och vanligtvis använder kärnstrukturen den överlappande monteringsprocessen. Lindningarna är kretsdelen av den trefasiga krafttransformatorn.

Hög- och lågspänningsbussningarna i 3-fas 10kv 400kva krafttransformator är porslinsisolerade rör som innehåller ledare. De används för att fixera och isolera anslutnings- och utloppsändarna på transformatorns primära och sekundära lindningar.

Oljetanken består av en tankkropp, ett tanklock, en värmeavledningsanordning och en oljeutloppsventil. Dess huvudsakliga funktioner är att integrera transformatorn i en helhet och att ge värmeavledning. Inuti finns lindningar, en kärna och transformatorolja.

Oljan i 3-fas 10kv 400kva krafttransformator har inte bara funktionerna cirkulerande kylning och värmeavledning, utan har också en isolerande effekt. Det finns ett visst avstånd mellan lindningarna och tankkroppen (tankväggar och tankbotten), vilket är isolerat av det isolerande lagret av oljan i tanken.

Explosionssäkert rör, dess funktion är att förhindra explosionsolyckor i bränsletanken. Tappkopplaren används för att ändra antalet varv i transformatorns lindningar för att justera transformatorns utspänning. Metoden med 3-fas 10kv 400kva krafttransformator reglerar spänningen är att sätta uttag på en av dess lindningar, för att ta bort eller lägga till en del av varven i lindningen, och därigenom ändra antalet varv och uppnå syftet med att ändra spänningsförhållandet.

Teknisk parameter:

F: Hur avleder kärnan i 3-fas 10kv 400kva krafttransformator värme?

S: Under normal drift av en transformator genererar kärnan värme på grund av järnförlust. Ju större vikt och volym kärnan har, desto mer värme producerar den. Transformatoroljetemperaturen över 95 grader är benägen att åldras, så yttemperaturen på kärnan bör hållas under denna temperatur så mycket som möjligt. Detta kräver att kärnans värmeavledningsstruktur snabbt avleder kärnans värme. Värmeavledningsstrukturen är huvudsakligen för att öka kärnans värmeavledningsyta. Värmeavledningen av kärnan inkluderar huvudsakligen oljekanalvärmeavledning och luftkanalvärmeavledning av kärnan.

I oljenedsänkta transformatorer med stor kapacitet sätts ofta oljekanaler mellan kärnans lamineringar för att förstärka värmeavledningseffekten. Oljekanalerna är av två typer: den ena är parallell med kiselstålplåtarna och den andra är vinkelrät mot stålplåtarna. Det senare arrangemanget har bättre värmeavledningseffekt, men strukturen är mer komplex.

I torra transformatorer är kärnan luftkyld. För att säkerställa att kärntemperaturen inte överstiger det tillåtna värdet, installeras ofta luftkanaler i järnkärnens pelare och ok.
