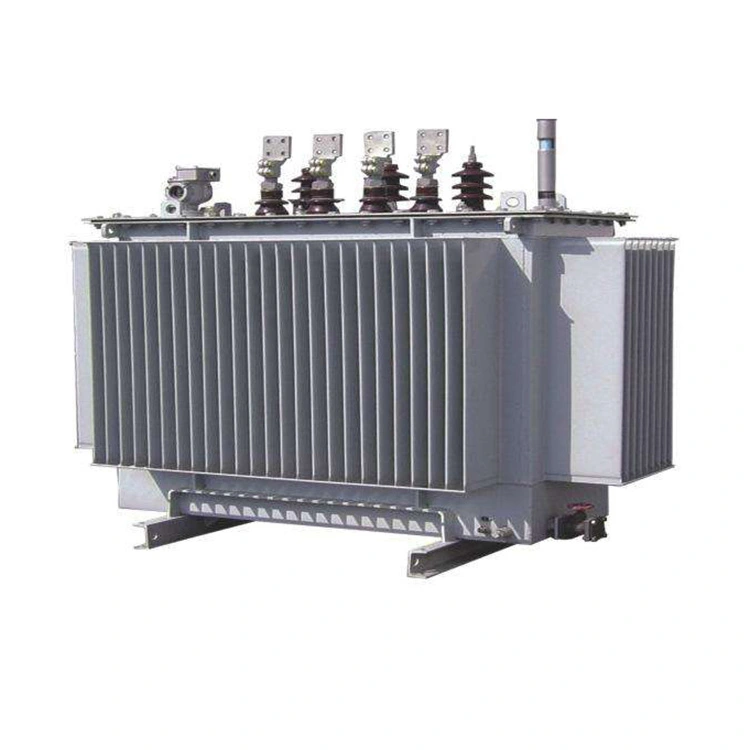

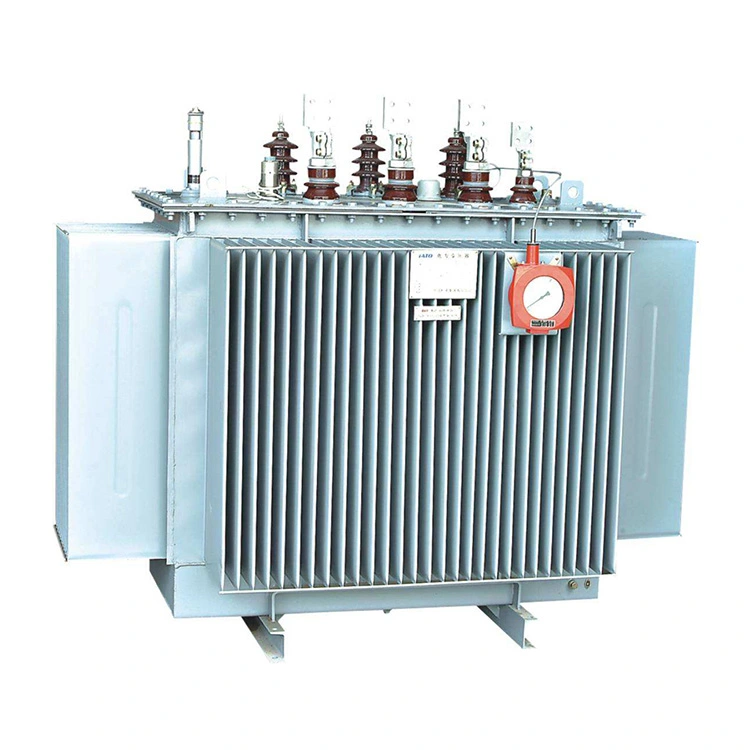

10kv 1600kva oljesänkt krafttransformator

Wenzhou Xifa Electric Power Equipment Co., Ltd., baserat i Wenzhou, Zhejiang-provinsen, är en enastående transformatortillverkare känd för tillförlitlighet. Vi har tillhandahållit transformatorer av hög kvalitet och till rimliga priser till statliga och personliga projekt över hela världen i nästan 20 år, och tjänat ett rykte om att vara utmärkt. Företaget har introducerat avancerad teknik från både inhemska och internationella källor, använt de senaste materialen och optimerat designen för att producera 10kv 1600kva oljenedsänkt krafttransformator. Detta har gjort produktstrukturen mer rimlig, vilket avsevärt har förbättrat produktens elektriska styrka, mekaniska styrka och värmeavledningskapacitet.

Skicka förfrågan

Produktbeskrivning

Kärnan i 10kv 1600kva oljenedsänkt krafttransformator görs genom att stapla högkvalitativa kallvalsade silikonstålplåtar. Detta minskar avsevärt tomgångsförlusten och tomgångsströmmen. Kärnan är sammanbunden för att säkerställa dess täthet och minimera buller. Både högspännings- och lågspänningslindningarna är lindade med syrefri koppar. Lågspänningslindningen antar en dubbelspiral eller fyra spiralstrukturer, medan högspänningslindningen antar en flerskikts cylindrisk struktur.

Den 10kv 1600kva oljenedsänkta krafttransformatorlänken använder Dyn11-tekniken, som minskar effekten av övertoner på elnätet och förbättrar strömförsörjningskvaliteten. Den antar en helt förseglad struktur, vilket förlänger livslängden.

10kv 1600kva oljenedsänkt krafttransformator är underhållsfri och det faktiska uppmätta ljudet är lägre än standarden. Till skillnad från vanliga oljenedsänkta transformatorer kräver helt slutna transformatorer ingen oljetank. Förändringar i oljevolymen kan justeras automatiskt och kompenseras av elasticiteten hos de korrugerade plattorna i oljetanken.

10kv 1600kva Oil Immersed Power Transformer

Teknisk parameter:

Produktnamn	10kv 1600kva oljesänkt krafttransformator
Högtryck (KV)	10 KV
Högtryckskranområde (%)	±5 /±2 ×2 ,5 %
Lågt tryck (KV)	0,4 KV
Vector gruppsymbol	Dyn11/Yyn0
INGEN belastningsförlust (W)	1640 W
Lastförlust (W)	14500 W
INGEN belastningsström (%)	0,8 %
Kortslutningsimpedans (%)	4,5 %

Funktionerna hos 10kv 1600kva oljenedsänkt krafttransformator

1.Dess kärna är gjord genom att stapla 0,18 till 0,3 millimeter tjocka orienterade silikonstålplåtar genom stämplings- och klippningsprocesser, vilket säkerställer god stabilitet.

2. Spolen är gjord av ren koppar. För högspänningskretsar används polyimidemaljerad tråd; medan för lågspänningskretsar används syrefri koppartråd eller kopparfolie för att förbättra kortslutningsresistansen.

3."Användningen av anslutningssymbolen 'Dyn11' kan undvika påverkan av övertoner av hög ordning. Den motstår effektivt påverkan av okompenserade belastningar och förbättrar kvaliteten på strömförsörjningen."

4.Den 10kv 1600kva oljenedsänkta krafttransformatorn använder vakuumoljeinjektion för att avlägsna luftbubblor från kärnan, vilket säkerställer stabiliteten hos isoleringsprestanda.

5. Transformatorn genomgår strikta inspektioner innan den lämnar fabriken och uppfyller helt IEC- och ISO-standarderna.

Tillverkningsprocessen och strukturen för helt förseglade oljedoppade transformatorer skiljer sig från de för vanliga oljedoppade transformatorer.

(1) Kroppen på den helt förseglade oljenedsänkta transformatorn är fylld med olja under vakuum, vilket helt tar bort fukt och luft från isoleringsmaterialen, vilket säkerställer transformatorns långvariga livslängd.

(2) För de helt förseglade 10kv 1600kva oljenedsänkta krafttransformatorerna använder oljetanken en tank av korrugerad typ eller en hopfällbar värmeavledningsanordning, och oljereservoaren elimineras. Förändringen i oljevolym kompenseras av oljetankens elasticitet.

Eftersom kroppen på den helt förseglade oljenedsänkta transformatorn är isolerad från luften, finns det ingen kontakt mellan oljan och luften, så isoleringen blir inte fuktig och åldringshastigheten kommer att minska kraftigt. Som ett resultat förbättras transformatorns tillförlitlighet och livslängd. Det finns inget behov av inspektion före drift, så användarna kan spara kostnader.
