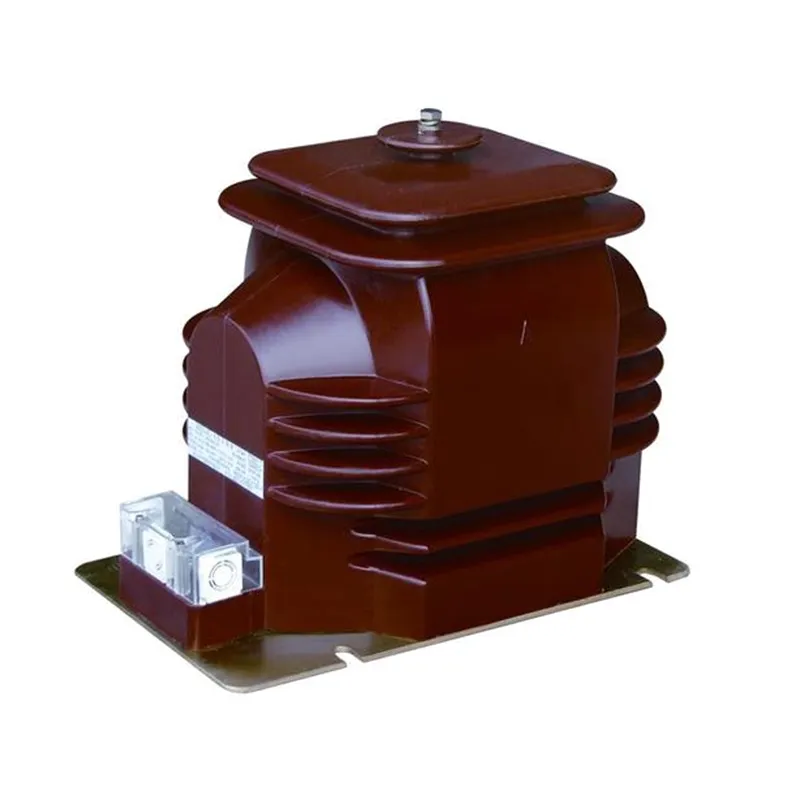

När elektriska distributionssystem blir allt mer komplexa är noggrann spänningsmätning och pålitligt skydd viktigare än någonsin. A13,8 Kv enfas potentialtransformator i transformatorstationspelar en avgörande roll för att säkerställa exakt spänningsomvandling för mätning, övervakning, reläskydd och automationssystem.
XiFaspecialiserat på att tillhandahålla hög kvalitet13,8 Kv enfas potentialtransformator i transformatorstationlösningar designade för moderna allmännyttiga nätverk, industriella transformatorstationer, anläggningar för förnybar energi och infrastrukturer för kraftdistribution. Den här artikeln utforskar arbetsprinciper, konstruktion, fördelar, tekniska specifikationer, tillämpningar, installationsöverväganden och underhållskrav för dessa väsentliga transformatorstationskomponenter.
En potentialtransformator (PT), även kallad spänningstransformator (VT), är en instrumenttransformator utformad för att sänka höga primärspänningsnivåer till standardiserade låga sekundära spänningar lämpliga för mätinstrument, skyddsreläer, SCADA-system och övervakningsutrustning.
A 13,8 Kv enfas potentialtransformator i transformatorstationkonverterar specifikt mellanspänningskraftsystemspänningar runt 13,8 kV till säkra och mätbara utgångar som 120V, 110V eller andra standardiserade värden.
Dessa transformatorer ger elektrisk isolering mellan högspänningskretsar och lågspänningskontrollsystem samtidigt som de bibehåller hög mätnoggrannhet.
Funktionsprincipen är baserad på elektromagnetisk induktion. När primärlindningen är ansluten till 13,8 kV-nätet genereras magnetiskt flöde i transformatorns kärna.
Detta magnetiska flöde inducerar en proportionell spänning i sekundärlindningen i enlighet med varvförhållandet mellan primär- och sekundärlindningar.
Den resulterande lågspänningssignalen kan säkert mata:
Genom att exakt återge den primära spänningsvågformen möjliggör transformatorn tillförlitlig övervakning och skydd över hela transformatorstationen.
En högkvalitativ 13,8 kV potentialtransformator består av flera kritiska komponenter som säkerställer driftsäkerhet och mätprecision.
| Komponent | Fungera |
|---|---|
| Primär lindning | Ansluts direkt till mellanspänningssystemet |
| Sekundärlindning | Ger reducerad spänningsutgång för instrument |
| Magnetisk kärna | Överför magnetiskt flöde effektivt |
| Isoleringssystem | Säkerställer dielektrisk styrka och säkerhet |
| Hus av porslin eller polymer | Skyddar interna komponenter från miljöförhållanden |
| Terminalmontering | Ger säkra elektriska anslutningar |
| Jordningsstruktur | Förbättrar driftsäkerheten |
Premiumtillverkare som XiFa använder avancerade isoleringsmaterial och precisionslindningstekniker för att maximera tillförlitligheten och livslängden.
Även om specifikationer varierar beroende på projektkrav, finns följande parametrar vanligtvis i transformatorstationstillämpningar.
| Parameter | Typiskt värde |
|---|---|
| Märkspänning | 13,8 kV |
| Fastyp | Enfas |
| Frekvens | 50Hz / 60Hz |
| Sekundär spänning | 120V, 110V eller anpassade |
| Noggrannhetsklass | 0,2, 0,5, 1,0 |
| Isoleringsnivå | Enligt IEC/ANSI-standarder |
| Installation | Utomhus eller inomhus |
| Kylningsmetod | Naturlig luftkylning |
| Skyddsklass | Väderbeständig design |
Potentiella transformatorer levererar mycket exakt spänningsskalning, vilket möjliggör noggrann mätning och systemanalys.
Skyddsreläer förlitar sig på exakta spänningsingångar för att snabbt och exakt upptäcka onormala driftsförhållanden.
Genom att isolera mätutrustning från högspänningskretsar minskar PT:er avsevärt elektriska faror.
Kontinuerlig spänningsövervakning förbättrar operativ medvetenhet och stödjer förebyggande underhållsprogram.
Högkvalitativa isoleringssystem och hållbara höljen möjliggör årtionden av pålitlig drift.
Moderna transformatorstationer är alltmer beroende av digitala övervaknings- och automationssystem som kräver exakta spänningsdata.
Enfas-potentialtransformatorn på 13,8 kV används i stor utsträckning inom många sektorer.
Varhelst noggrann spänningsmätning och skydd krävs, spelar dessa transformatorer en avgörande roll.
Att välja rätt PT kräver noggrann utvärdering av flera tekniska faktorer.
Se till att transformatorn matchar den nominella systemspänningen och isoleringskraven.
Intäktsmätningsapplikationer kräver vanligtvis högre noggrannhetsklasser än allmänna övervakningssystem.
Beräkna den totala anslutna lasten från mätare, reläer och övervakningsutrustning.
Tänk på luftfuktighet, föroreningsnivå, höjd, temperatur och seismiska krav.
Verifiera överensstämmelse med IEC, ANSI, IEEE och lokala verktygsstandarder.
Korrekt installation är avgörande för att uppnå långsiktig tillförlitlighet.
Att följa dessa procedurer minimerar idrifttagningsproblem och förbättrar utrustningens livslängd.
Rutinunderhåll säkerställer fortsatt prestanda och systemtillförlitlighet.
| Underhållsaktivitet | Rekommenderad frekvens |
|---|---|
| Visuell inspektion | Månatlig |
| Täthetskontroll av terminaler | Kvartalsvis |
| Isolationsbeständighetstest | Årligen |
| Rengöring av isolatorer | Allt efter behov |
| Termisk inspektion | Årligen |
| Kalibreringsverifiering | Enligt Utility Standards |
Förebyggande underhåll minskar avsevärt oväntade avbrott och ersättningskostnader.
| Särdrag | Potentiell transformator (PT) | Strömtransformator (CT) |
|---|---|---|
| Huvudfunktion | Spänningsmätning | Strömmätning |
| Förbindelse | Parallell | Serie |
| Produktion | Reducerad spänning | Minskad ström |
| Typiskt sekundärt värde | 110V eller 120V | 1A eller 5A |
| Ansökan | Mätning och skydd | Mätning och skydd |
Båda instrumenttransformatorerna arbetar tillsammans för att tillhandahålla komplett övervakning och skydd av elektriska system.
Kraftindustrin utvecklas snabbt mot digitala transformatorstationer och intelligenta nätinfrastrukturer.
Framtida utveckling inkluderar:
Tillverkare som XiFa fortsätter att investera i avancerad transformatorteknik för att stödja dessa nya industrikrav.
Dess primära syfte är att på ett säkert sätt reducera högspänningsnivåer till standardiserade lågspänningar lämpliga för mätning, mätning och skyddsanordningar.
Noggrann spänningsmätning säkerställer tillförlitlig fakturering, systemövervakning, feldetektering och skyddskoordinering.
Ja. Många modeller är speciellt designade för utomhusinstallation med väderbeständig isolering och hussystem.
Med korrekt underhåll ger potentiella transformatorer av hög kvalitet ofta en livslängd på över 25 år.
IEC-, ANSI-, IEEE- och verktygsspecifika standarder refereras ofta till när man väljer och installerar potentiella transformatorer.
Verktyg, industrianläggningar, anläggningar för förnybar energi, transportsystem, gruvdrift och kommersiella kraftnät är alla beroende av dem.
A 13,8 Kv enfas potentialtransformator i transformatorstationär en grundläggande komponent för spänningsmätning, reläskydd, energimätning och elsystemövervakning. Dess förmåga att ge exakt spänningsomvandling med bibehållen elektrisk isolering gör den oumbärlig för moderna transformatorstationer och industriella kraftsystem.
Oavsett om du stöder distributionsnätverk, projekt för förnybar energi eller industrianläggningar, kan valet av en pålitlig transformator från en erfaren tillverkare avsevärt förbättra driftsäkerheten, mätnoggrannheten och systemets tillförlitlighet.
Letar du efter en pålitlig och högpresterande lösning för ditt nästa transformatorstationsprojekt?XiFaerbjuder professionellt konstruerade potentiella transformatorer utformade för att möta krävande internationella standarder och olika applikationskrav.Kontakta ossidag för att diskutera dina projektbehov, begära teknisk support eller få en skräddarsydd offert från vårt expertteam.
