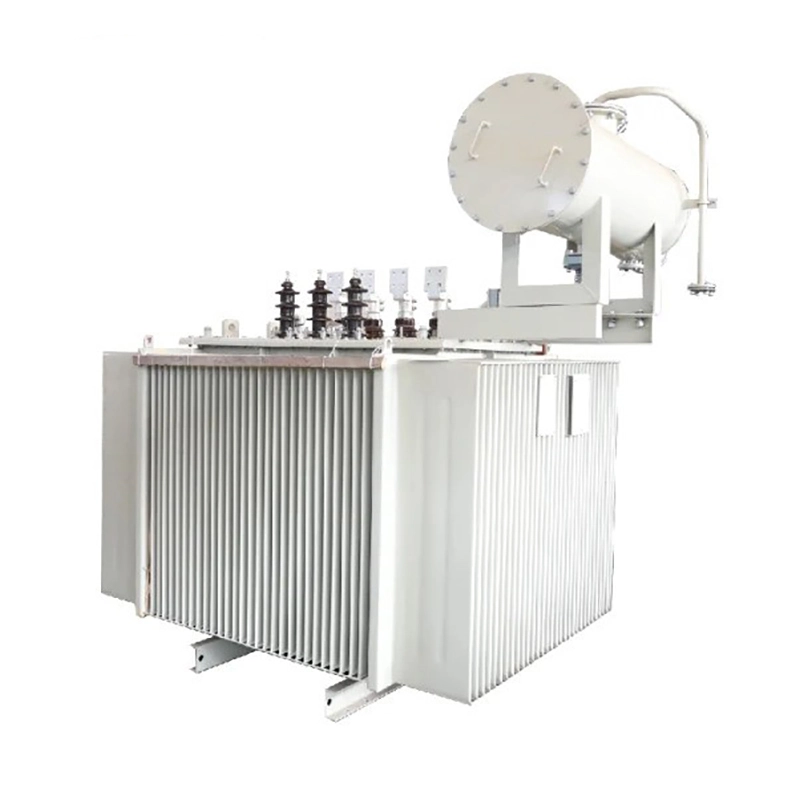

22kv Power Transformator 1000kva Oljenedsänkt

Wenzhou Xifa Electric Power Equipment Co., Ltd. är en källfabrik som specialiserat sig på produktion av transformatorer, som har varit djupt engagerad i transformatorproduktion och handel i många år. 22kv krafttransformatorn 1000kva oljenedsänkt design använder högkvalitativa kiselstålplåtar och -kärnor, vilket resulterar i lägre förluster och mer stabil prestanda. Den överensstämmer helt med internationella standarder. Samtidigt erbjuder vi kundanpassade lösningar och har en betydande prisfördel för direkt leverans från fabrik.

Skicka förfrågan

Produktbeskrivning

Kärnan i 22kv krafttransformator 1000kva olja nedsänkt är gjord av kornorienterad kallvalsad ferritkärna med hög magnetisk absorption. Kärnan har en helt lutande fogstruktur av laminerade kärnor. Kärnpelaren har ett cirkulärt tvärsnitt med flera nivåer, och oket och kärnan har samma tvärsnittsarea.

22kv krafttransformator 1000kva olja nedsänkt har en oljetank som består av vågiga väggar. Insidan är belagd med dammsäker färg och färgskiktet är starkt. Den vågiga kylflänsen har en kylande effekt och dess seghet kan kompensera för transformatoroljans viktförändringar orsakade av omgivningstemperaturreglering.

Därför har den förseglade transformatorn ingen oljereservoar, vilket minskar transformatorns totala relativa höjd. När 22kv krafttransformatorn 1000kva nedsänkt olja är förpackad, används tekniken för vakuumpåfyllning av olja, vilket helt tar bort fukten i transformatorn och transformatoroljan kommer inte i kontakt med luften.

Detta förhindrar effektivt att vatten och syre kommer in i transformatorn och gör att isoleringen av transformatorn kontinuerligt försämras. Transformatoroljan kommer sannolikt att åldras, så det finns inget behov av att utföra regelbundna oljeprover.

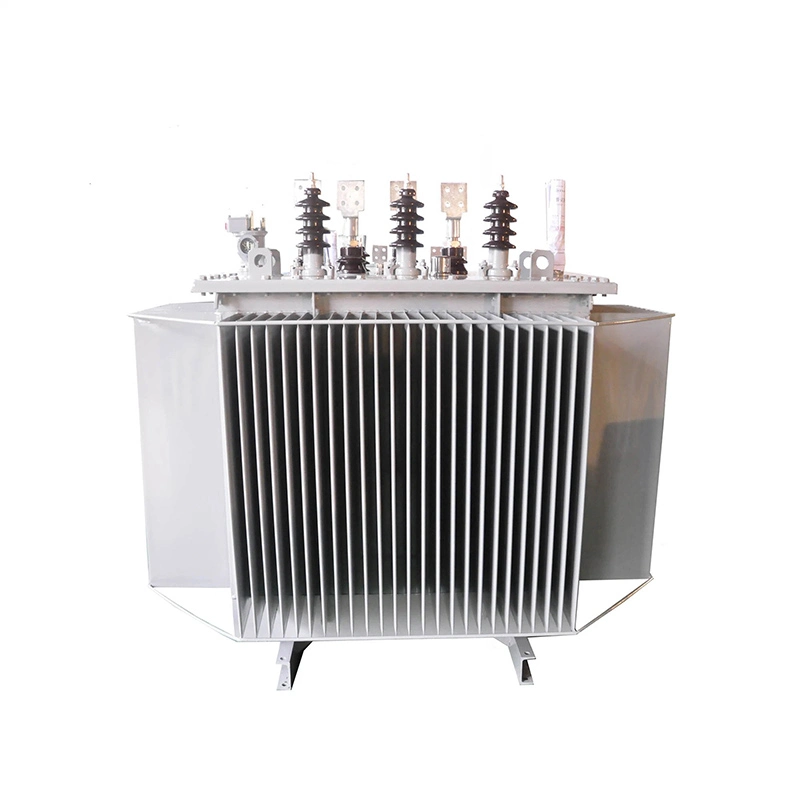

22kv Power Transformer 1000kva Oil Immersed

22kv krafttransformator 1000kva olja nedsänkt teknisk parameter:

Märkeffekt:	1000 kva
Primär spänning:	22 kv
Sekundär spänning:	0,4 kv
Antal faser:	3 fas
Isolationstemperaturklass:	Klass A (105°C) / Klass F (155°C) som tillval
Po	≤1150 W
Pk 75°C	≤9200 W
Felimpedans	5 %

Varför är järnkärnan i 22kv krafttransformator 1000kva olja nedsänkt jordad?

När en krafttransformator fungerar normalt måste järnkärnan ha en pålitlig jordpunkt. Utan jordning skulle den flytande spänningen mellan järnkärnan och marken orsaka intermittent genombrottsurladdning mellan järnkärnan och marken. När järnkärnan är jordad vid bara en punkt, elimineras möjligheten att bilda en flytande potential på järnkärnan. Men när järnkärnan har mer än en jordningspunkt, kommer den ojämna potentialen mellan järnkärnorna att bilda en cirkulerande ström mellan jordningspunkterna, vilket orsakar överhettning vid flera jordningspunkter i järnkärnan. Detta kan leda till ett flerpunktsjordningsfel där järnkärnan kortsluts, vilket resulterar i ökad järnförlust, vilket allvarligt påverkar transformatorns prestanda och normala funktion, och till och med kan orsaka utlösning på grund av kraftig gaspåverkan.

Den brända och smälta lokala järnkärnan kan orsaka en kortslutning mellan järnspånen, vilket ökar järnförlusten och allvarligt påverka transformatorns prestanda och normala drift, vilket kräver att kiselstålplåtarna i järnkärnan byts ut för reparation. Därför är 22kv krafttransformator 1000kva olja nedsänkt inte tillåtet att ha flera jordpunkter; den kan bara ha och måste ha exakt en jordpunkt.
