1000kva Distribution Power Transformator 11 till 33kv

Tillverkad av Wenzhou XiFa Electric Power Equipment Co., 1000kva distributionskrafttransformator 11 till 33kv är speciellt utformad för att möta kraven på högspänningskraftöverföring i elnätet, spänningshöjning för egenägda kraftverk och kraftöverföring i industri- och gruvområden. Genom att använda kärnor av kiselstål med hög magnetisk konduktivitet och lindningar av rena koppar, har 1000kva distributionskrafttransformator 11 till 33kv låga förluster, stabil spänningsutgång, stark motståndskraft mot lastobalans och tillförlitlig drift. Dessutom stöder vi storskaliga beställningar och vi kan leverera produkterna till dig inom en kortare tidsperiod. Välkommen inhemska och utländska kunder att besöka vår fabrik!

Skicka förfrågan

Produktbeskrivning

1000kva distributionskrafttransformator 11 till 33kv är en viktig elektrisk medelspänningsutrustning, tillverkad i linje med IEC 60076 och GB 1094 standarder. Den konverterar 11kV ineffekt till 33kV uteffekt, och realiserar energiöverföring mellan spänningsnivåer, flitigt använt i industriparker, kraftverk, nätuppgradering på landsbygden och stora industriföretag.

Genom att använda YNd11 vektorgrupp, CRGO kiselstålkärna och rena kopparlindningar, 1000kva distributionskrafttransformator 11 till 33kv har låg energiförbrukning, stark överbelastningskapacitet och stabil prestanda. Med ±2×2,5 % spänningsreglering utan belastning, säkerställer den stabil uteffekt, och dess hermetiskt förseglade struktur passar inomhus- och utomhusinstallation, vilket ger tillförlitligt strömstöd för olika scenarier.

1000kva distributionskrafttransformator 11 till 33kv används huvudsakligen i spänningshöjande scenarier för medelspänningsnät.

Dess specifika tillämpningsområden inkluderar:

1.Industriparker, stora industri- och gruvföretag: Konvertera den 11 kv-kraft som genereras av deras egna kraftverk eller som erhålls från elnätet till 33 kv högspänningskraft för intern kraftöverföring och kraftförsörjning till stor utrustning.

2. Kraftverk och transformatorstationer: Används som spänningshöjande utrustning för generatoraggregat, omvandlar lågspänningseffekten som genereras av generatorerna till 33 kv högspänningseffekt och ansluter den till mellanspänningsnätet.

3. Uppgradering av elnätet på landsbygden: Öka spänningsnivån på elnätet på landsbygden, minska överföringsförlusterna och säkerställa stabiliteten hos strömförsörjningen på landsbygden.

4.Stora byggarbetsplatser och tillfälliga strömförsörjningsprojekt: Tillhandahåll stabil 33 kv högspänningsström för stora entreprenadmaskiner och tillfälliga strömförsörjningssystem.

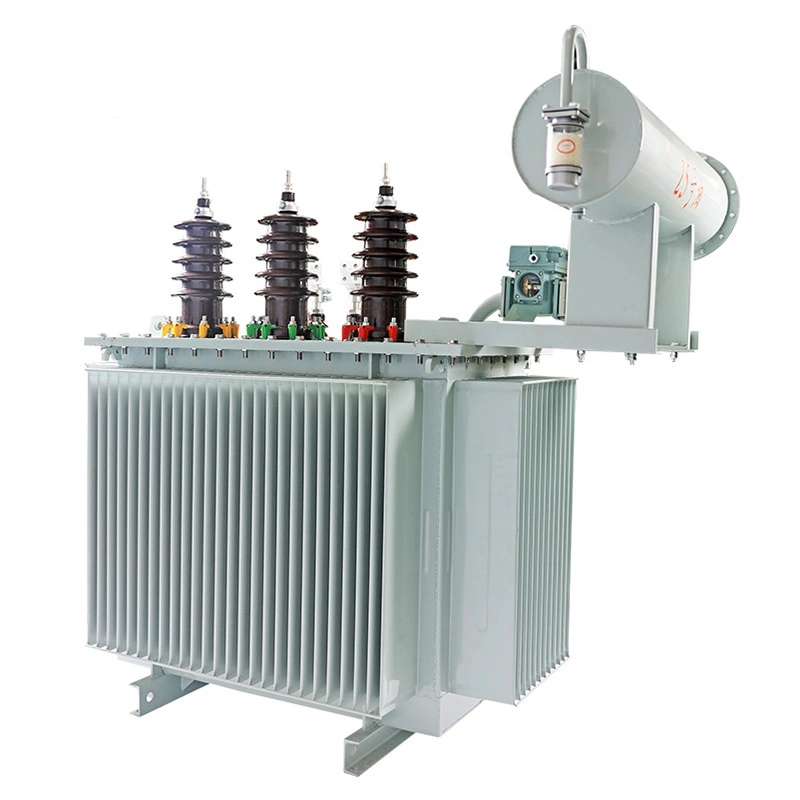

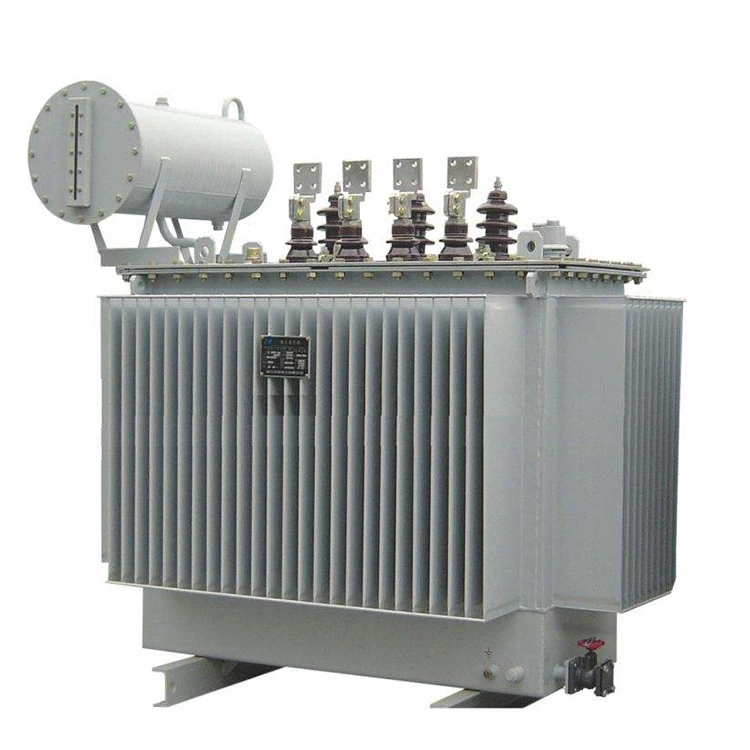

1000kva Distribution Power Transformer 11 To 33kv

Teknisk parameter:

Objektets namn	1000kva distributionskrafttransformator 11 till 33kv
Nominell kapacitet	1000kVA
Märkspänningsförhållande	11kV / 33KV
Bedömd frekvens	50 Hz
Vektor grupp	YNd11
Kylningsmetod	ONAN
Spänningsregleringsmetod	NLTC
Tryck på Räckvidd	±2×2,5 %
Kortslutningsimpedans (Storbritannien)	6,5 % (75 ℃)
Ingen belastningsförlust (P₀)	S11: ≤1200W; S13: ≤800W
Lastförlust (Pₖ, 75 ℃)	S11: ≤8500W; S13: ≤7200W
Ingen belastningsström (I₀)	≤1,0 %
Spänningsregleringshastighet	≤3,0 %

F: Vilka är underhållsstandarderna för transformatorolja? När är det nödvändigt att fylla på eller byta olja?

S:Denna 1000kva distributionskrafttransformator 11 till 33kv antar en helt förseglad struktur. Vid normal drift utan oljeläckage finns det inget behov av frekvent oljepåfyllning.

Riktlinjer för underhåll: Ta prover för att testa transformatoroljan vartannat till vartannat år och testa nedbrytningsspänningen, fukthalten och syravärdet. Om oljenivån är under standardskalan, oljefärgen är mörk och grumlig, fukthalten överstiger standarden, eller isoleringsstyrkan minskar, krävs snabb oljepåfyllning eller övergripande oljebyte. Det är strängt förbjudet att blanda olika märken eller olika tillverkares transformatorolja. Efter oljebyte krävs noggrann tömning för att undvika lokala utsläppsfel orsakade av luftbubblor i oljan.

F: Vad är standardinställningen för kortslutningsimpedansvärden för 1000kva distributionskrafttransformator 11 till 33kv? Vad är betydelsen av denna inställning?

S: Standardkortslutningsimpedansen är inställd på 6,5 %. Detta värde är den nationella standarden och IEC-standardinställningen för 1000kva distributionskrafttransformator 11 till 33kv nivå. Det kan inte ändras godtyckligt.

Kärndesignens betydelse ligger i: För det första begränsar den effektivt toppkortslutningsströmmen under nätkortslutningsfel, minskar effekten av kortslutningselektromotoriska krafter på transformatorlindningarna och kärnan, och undviker större fel som lindningsdeformation och härdskada; För det andra matchar den kortslutningskapaciteten hos mellanspänningsnätet, säkerställer den exakta koordineringen av inställningarna för uppströms och nedströms ställverk och reläskyddsanordningar, förhindrar utlösning av fel över nivån och garanterar stabiliteten för hela mellanspänningsdistributionssystemet. För det tredje kontrollerar den spänningsjusteringshastigheten för 1000kva distributionskrafttransformatorn 11 till 33kv, undviker alltför stora spänningsavvikelser under belastningsfluktuationer och säkerställer att strömförsörjningens kvalitet uppfyller standarderna.
