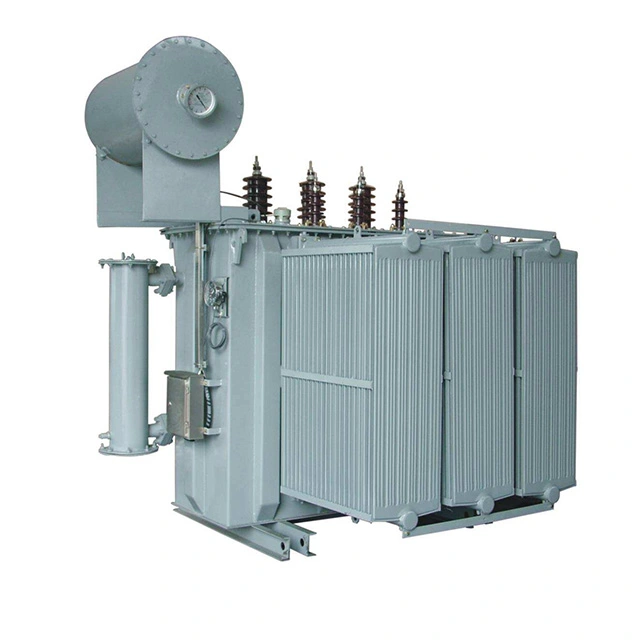

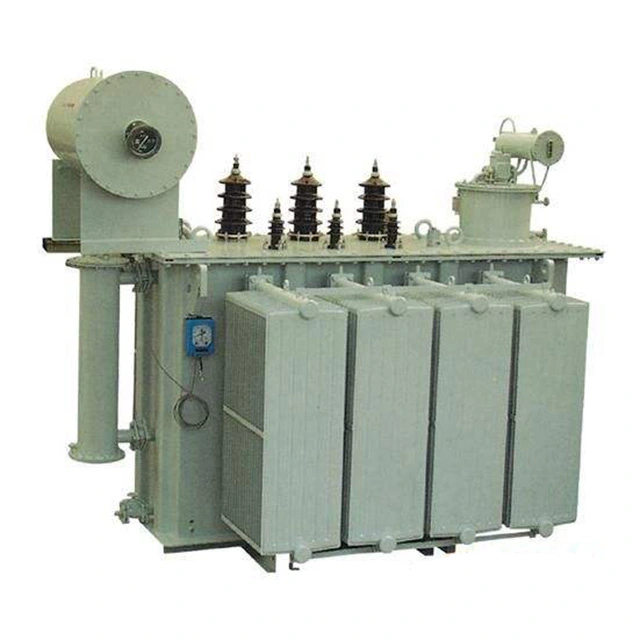

Utomhuseffekttransformator 10 Mva 33 till 6,6 Kv

Utomhuskrafttransformatorn 10 mva 33 till 6,6 kv med en kapacitet på 10 mva och ett spänningsområde på 33 till 6,6 kv, är en typ av utomhuskrafttransformator. Dess märkspänning är 10 mva, med högspänningssidan på 33 kv och lågspänningssidan på 6,6 kv. Det är en vanlig medelstor transformatorutrustning för industri- och gruvföretag samt industriparker och uppfyller helt IEC-standarderna. Utomhuskrafttransformator 10 mva 33 till 6,6 kv avslutar huvudsakligen lindningar, järnkärna och isoleringsolja i tre delar.

Lindningarna är den elektriska delen av transformatorn. Den tillverkas vanligtvis genom att linda isolerad platt koppartråd eller rund koppartråd på en lindningsform. Lindningarna är installerade på järnkärnens pelare på utomhustransformatorn 10 mva 33 till 6,6 kv. Lågspänningslindningarna är på det inre lagret och högspänningslindningarna är installerade utanför lågspänningslindningen. Mellan lågspänningslindningarna och järnkärnan, och mellan högspänningslindningarna och lågspänningslindningarna, används isoleringsmaterial för att tillverka hylsor för att separera dem, för att uppnå isolering.

Järnkärnan är den magnetiska huvuddelen av krafttransformatorn utomhus 10 mva 33 till 6,6 kv. Den tillverkas vanligtvis genom att stapla kisel innehållande varmvalsade eller kallvalsade silikonstålplåtar med en tjocklek på 0,35 eller 0,5 mm och belagda med isolerande färg. Järnkärnan är uppdelad i två delar: järnkärnan och oket. Järnkärnkolonnen är utrustad med lindningen, och oket används för att stänga den magnetiska kretsen. De grundläggande formerna av järnkärnstrukturen inkluderar hjärttypen och skaltypen.

Teknisk parameter:

Vilka är de olika installationsformerna för utomhus krafttransformator 10 mva 33 till 6,6 kv?

Inom kraftteknik består installationen av utomhustransformatorer huvudsakligen av två former: stolpmonterad installation och markmonterad installation. Oavsett vilken metod som används kommer säkerheten alltid först. På den mest framträdande platsen runt transformatorn ska en iögonfallande varningsskylt hängas för att påminna förbipasserande att inte närma sig.

För en utomhuskrafttransformator 10 mva 33 till 6,6 kv installerad på marken, måste ett skyddsstängsel med en höjd på minst 1,7 meter läggas runt den, och det bör finnas tillräckligt säkert driftutrymme mellan staketet och transformatorplattformen.

För installation på stolpar eller torn krävs att alla hög- och lågspänningsledningar måste använda isolerade ledare och lågspänningsdelen kan även använda blanka samlingsskenor. Alla järndelar som används måste vara galvaniserade för att förhindra rost och korrosion.

Om installationen görs på marken är bashöjden vanligtvis inställd på cirka 500 mm. Denna bas är vanligtvis konstruerad med tegel eller gjuten betong, och sedan slätas ytan med 1:2 cementbruk. Plattstål eller kanalstål måste läggas på ytan för att fungera som löpbana för transformatorn.

Under installationen är det viktigt att säkerställa att spåret är plant och att spårvidden perfekt matchar transformatorns hjulspår för att säkerställa stabil drift.
