Trefas S11 35kv 1000kva på lastkrafttransformator

Trefas s11 35kv 1000kva på lastkrafttransformator är en slags energibesparande distributionsutrustning designad och tillverkad av Wenzhou Xifa Electric Power Equipment Co., Ltd. i strikt överensstämmelse med de nationella standarderna GB/T 6451 och GB 1094. Denna produkt är designad och tillverkad med avancerad teknologi. Trefas s11 35kv 1000kva på belastningstransformator kännetecknar en rimlig struktur, stabil prestanda, tillförlitlig drift och anmärkningsvärda energibesparande effekter. Används i stor utsträckning i industri- och jordbruksnät i städer och på landsbygden, gruvföretag och små och medelstora transformatorstationer.

Skicka förfrågan

Produktbeskrivning

Trefas s11 35kv 1000kva på belastningstransformatorn överensstämmer med standarderna i IEC- och GB-standarderna. Denna produkt har ett spänningsregleringsområde utan belastning på 35±3*2,5% kV och 38,5±3*2,5% kV. Den kan justeras manuellt, elektriskt eller automatiskt inom spänningsregleringsområdet med hjälp av en tomgångsspänningsregleringsomkopplare på primärsidan för att säkerställa stabiliteten hos utspänningen. För transformatorer över 6300 kVA på 35kV-nivån, ökar användningen av oljetankar med vikta plattor avsevärt oljetankens mekaniska hållfasthet, minskar svetsfogar, förbättrar transformatorns utseendekvalitet och har goda ekonomiska fördelar.

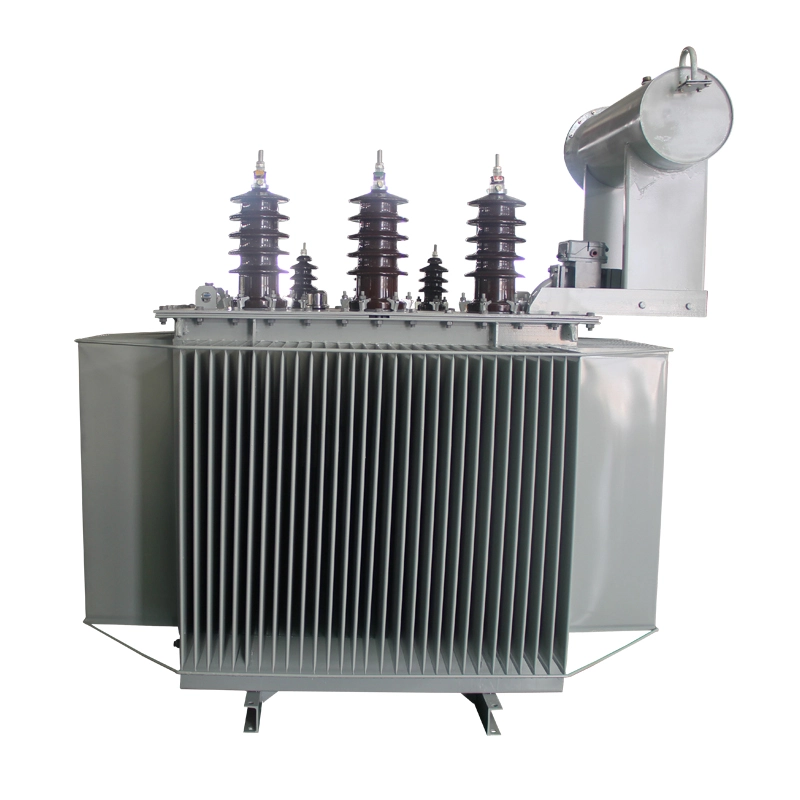

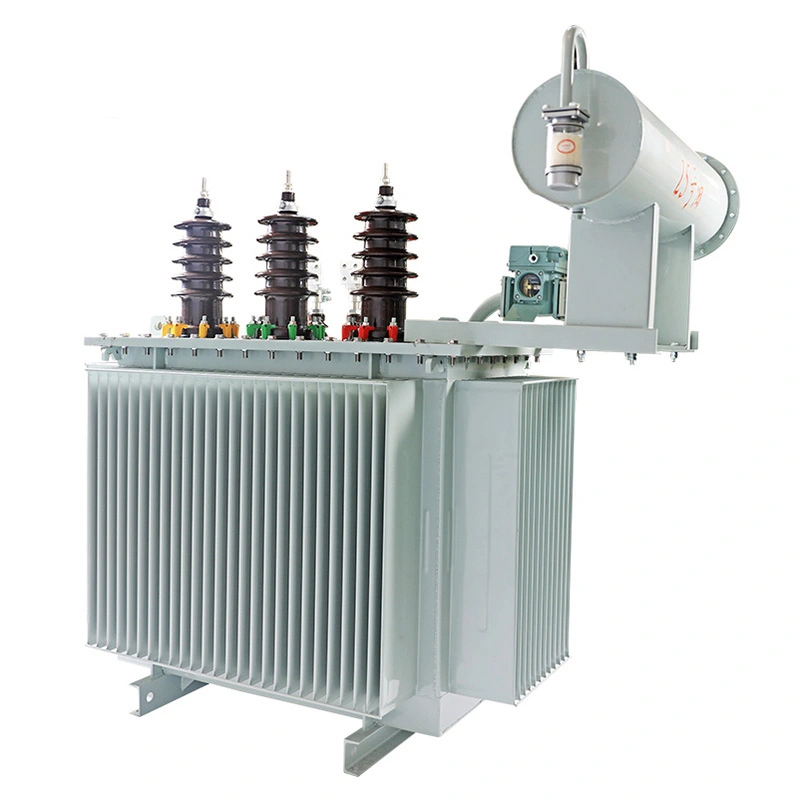

Three Phase S11 35kv 1000kva On Load Power Transformer

Teknisk parameter:

Produktnamn	Trefas s11 35kv 1000kva på lasteffekttransformator
Nominell kapacitet	1000 kVA
Märkspänning (HV-sida)	35 kV / 38,5 kV
Märkspänning (LV-sida)	0,4 kV (400V) / 6,3 kV / 10,5 kV (anpassningsbar)
Vektor grupp	Yd11 (HV Star / LV Delta, rekommenderas) Yyn0 (valfritt för 400V LV)
Bedömd frekvens	50 Hz
Förlust utan belastning	≤1,15 kW (per GB/T 6451)
Lastförlust (vid 75 ℃)	≤11,46 – 11,54 kW
Ström utan belastning	≤0,9 % – 1,8 % (standardvärde ≤0,9 %)
Kortslutningsimpedans	6,5 % (standardvärde)
Isoleringsklass	Klass A (olja nedsänkt)
Kylningsmetod	ONAN (Oil Natural Air Natural / Självkyld)
Skyddsgrad	IP20, IP23 (utomhuskapsling tillval)

Drag:

1. Energiförbrukningen är låg och energispareffekten är anmärkningsvärd. Noterbart är att tomgångsförlusten har minskat avsevärt, i genomsnitt cirka 25 % lägre än den nationella standarden GB/T6451.

2. Kärnan är gjord av högkvalitativ kallvalsad silikonstålplåt. Den inhemska avancerade tvärskärningslinjen säkerställer att skärgraderna är mindre än 0,02 mm. Hela processen har fullfasade leder, ingen stansning och ingen överlappning av oken. Kärnpelarna staplas och sammanfogas och bildar en kompakt, platt och solid helhet. Detta minskar effektivt tomgångsförlusten, tomgångsströmmen och bruset från transformatorn.

3. De trefasiga s11 35kv 1000kva på belastningstransformatorspolarna är gjorda av syrefri koppar med hög renhet, vilket effektivt minskar kopparförlusten. Hörnen på spolkuddarna och stödstängerna är rundade, vilket resulterar i enhetligt elektriskt fält och ökad tillförlitlighet. Det inre lindningsstödet är förstärkt för att förbättra dess stabilitet och förhindra instabilitet och deformation.

4. Tankväggen är gjord av ett enda stycke stålplåt. Den formas till en korrugerad struktur av en stor pressmaskin, vilket minskar antalet svetsar, förbättrar den mekaniska hållfastheten, utökar värmeabsorptionsområdet, förbättrar värmeavledningseffekten, och samtidigt undviker den korrugerade tankväggen den plana reflektionen av ljudvågor, vilket minskar buller. Trefas s11 35kv 1000kva på belastningstransformatorn som helhet är både vacker och enkel.

5. Oljebehållaren av kapseltyp används, vilket effektivt saktar ner transformatoroljans åldring; oljenivåmätaren av pekartyp kan förhindra uppkomsten av falsk oljenivå och lösa problemet med lätt-inducerad åldring av transformatoroljan; gasreläet med en gasuppsamlingsanordning är bekvämt för underhåll och drift.

6. Specialbearbetning utförs på tätningsdelen av trefas s11 35kv 1000kva på lastkrafttransformatoroljetank, och hela tankens kropp sprayas med färg för att ta bort de skarpa hörnen, grader och svetsslagg som produceras under bearbetningen, och för att förbättra färgens vidhäftning.
