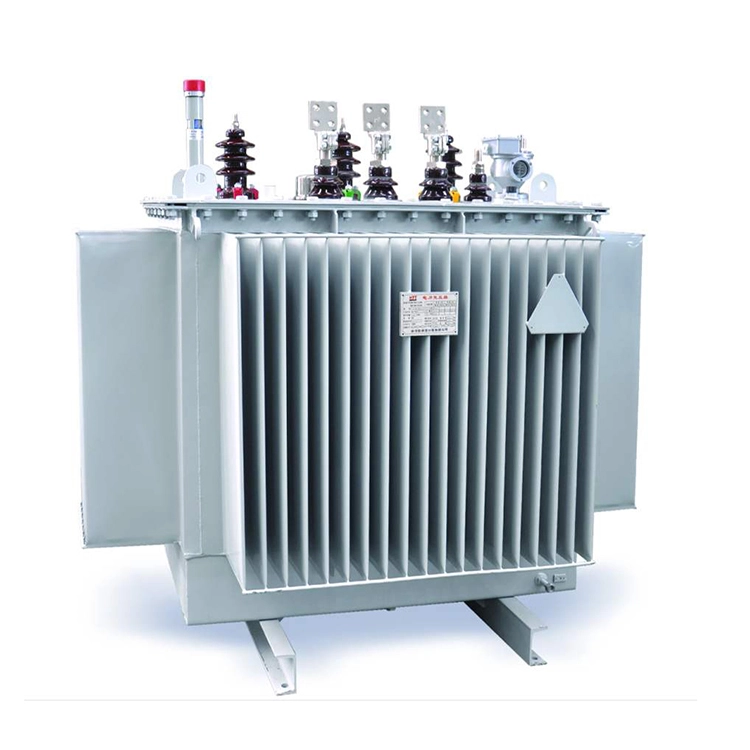

Power Transformator 200kva med 15kv till 0,4kv

Med rik erfarenhet av produktion och tillverkning, är Wenzhou Xifa Electric Power Equipment Co., Ltd. en tillverkare och leverantör av krafttransformatorer 200kva med 15kv till 0,4kv. Sedan 2006 har företaget konsekvent fokuserat på kvalitet som sin kärnprincip, och har varit dedikerad till att tillhandahålla produkter av utmärkt kvalitet samtidigt som konkurrenskraftiga priser bibehålls. Företaget erbjuder kundorienterade tjänster och värdesätter att bygga partnerskap med sina kunder. Och vi har kapacitet för massproduktion för att möta våra kunders olika behov.

Skicka förfrågan

Produktbeskrivning

krafttransformator 200kva x 15kv till 0,4kv är en typ av krafttransformator med en märkkapacitet på 200 kva, en inspänning på 15 kv och en utspänning på 0,4 kv.

Vårt företag använder kiselstål som är orienterat med hög magnetisk konduktivitet, som vidarebearbetas till högkvalitativa kallvalsade kiselstålplåtar och sedan staplas ihop. Genom att använda folie för lindning av spolar och nya isoleringsmaterial och processer, har krafttransformatorn 200kva x 15kv till 0,4kv hög temperaturbeständighet, stöttålighet och en helt förseglad strukturdesign.

Utformningen av den helt förseglade strukturen säkerställer stabil transformatoroljekvalitet, förlänger underhållscykeln, och samtidigt produceras den övergripande oljetanken som består av kylflänsar av wellpapptyp med hjälp av fosfatering och flerlagers rostskyddssprutningsprocesser, som har utmärkt väderbeständighet.

Anslutningsgruppen för krafttransformatorn 200kva med 15kv till 0,4kv är Dyn11, vilket minskar inverkan av övertoner på elnätet och förbättrar strömförsörjningskvaliteten.

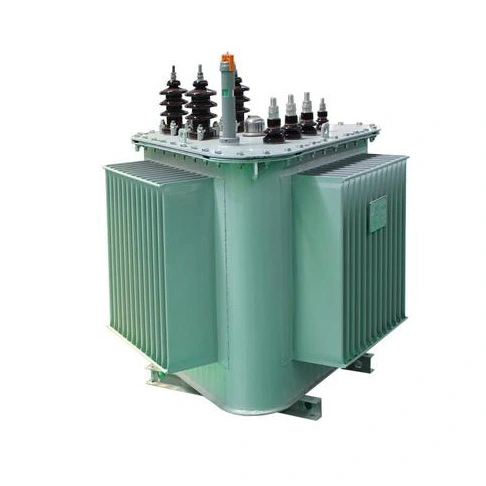

Power Transformer 200kva By 15kv To 0 4kv

Teknisk parameter:

Produktnamn	krafttransformator 200kva med 15kv till 0,4kv
Högspänning	15 kV
Låg spänning	0,4 kV / 400 V
Grupp att gå med	Dyn11
Kortslutningsimpedans	Storbritannien = 4 %
Typ av kylning	ONAN / Olja Naturlig Luft Naturlig
Förlust utan belastning	P₀ ≈ 330 W
Lastförlust @75℃	Pₖ ≈ 2860 W

F: Vilka inspektionsartiklar ska en krafttransformator 200kva x 15kv till 0,4kv genomgå innan den lämnar fabriken?

S: För att säkerställa en stabil och effektiv drift av transformatorn kommer en serie tester att utföras på transformatorn innan den tillverkas. För DC-resistanstestet, mät DC-resistansen för de tre faslindningarna med hög och låg spänning, kontrollera trefasbalansen och felsök trasiga ledningar och dålig lödning. För testet av spänningsförhållandet, mät det faktiska 15kV/0,4kV-förhållandet, bekräfta noggrannheten för uttagspositionen och det finns inget fel i antalet varv. För isolationsresistanstestet, använd en multifunktionsmätare för att mäta isoleringen mellan hög och låg spänning och mellan hög och låg spänning och jord, och avgöra om isoleringen är kvalificerad. Strömfrekvensen motstår spänningstestet klarar motstå spänningstestet mellan hög och låg spänning till jord, mellan låg spänning till jord och mellan hög och låg spänning, för att bedöma isolationsstyrkan, etc.

F: Varför är det nödvändigt att utföra impulsstängningstestet på nyinstallerade eller överdragna krafttransformatorer 200kva gånger 15kv till 0,4kv innan de tas i drift?

S: Att ta bort tomgångstransformatorerna i elnätet kommer att orsaka överspänning i drift. I ett litet strömjordsystem kan amplituden för denna överspänning nå 3 till 4 gånger märkfasspänningen; i ett stort jordsystem kan amplituden för den operationella överspänningen också nå 3 gånger märkfasspänningen. Därför, för att testa om transformatorns isolering kan motstå märkspänningen och driftsöverspänningen under drift, bör flera impulsstängningstest utföras innan krafttransformatorerna 200kva gånger 15kv till 0,4kv tas i drift.

Dessutom, när tomgångstransformatorn tas i drift, genereras en excitationsstötström, med ett värde som kan nå 6 till 8 gånger märkströmmen. Eftersom excitationsstötströmmen kommer att generera en stor elektrodynamisk kraft, är genomförandet av impulsstängningstestet också en effektiv åtgärd för att beakta den mekaniska styrkan hos krafttransformatorerna 200kva med 15kv till 0,4kv och om reläskyddet kommer att fungera felaktigt.
