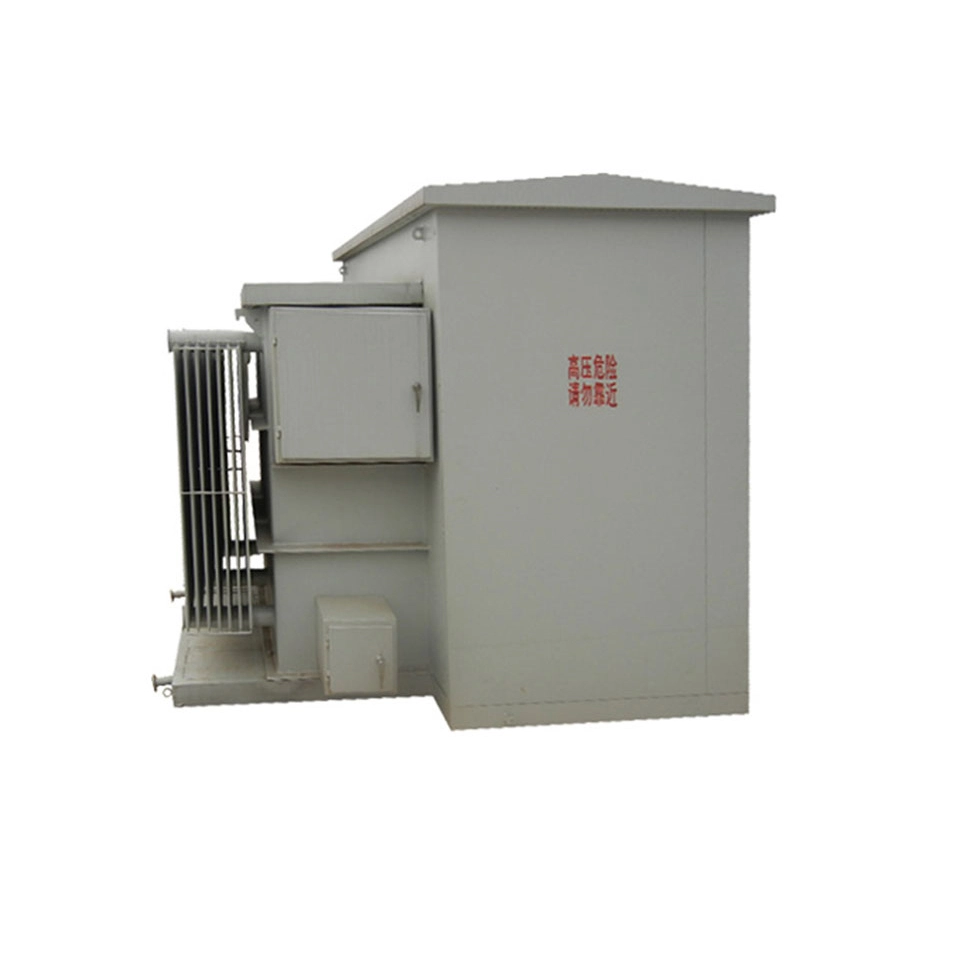

Padmonterad Transformator 100 Kva 13,8 Kv

Wenzhou XiFa Electric Power Equipment Co., Ltd är ett företag som huvudsakligen ägnar sig åt produktion av transformatorer. Det har etablerat ett professionellt tekniskt team och har kvalificerade arbetare. Padmonterad transformator 100 kva 13,8 kv designades och utvecklades med hjälp av avancerad teknik och högkvalitativa material. Den har klarat olika typtestrapporter och uppfyller internationella standarder som IEC. Denna transformator kan ge dig säker och pålitlig service under lång tid och kan uppfylla dina ekonomiska och effektiva krav genom att minska förlusterna.

Skicka förfrågan

Produktbeskrivning

Märkeffekten för denna padmonterade transformator 100 kva 13,8 kv kylas av ONAN. Primärspänningen är 13,8 kV och uttagsområdet är ±2*2,5 % (NLTC). Sekundärspänningen kan anpassas och väljas. De bildar en Dyn11 vektorgrupp.

Designad med avancerad teknik och använder högkvalitativa material och komponenter, vilket säkerställer padmonterad transformator 100 kva 13,8 kv pålitlig kvalitet och lång drifttid. Utrustningen är noggrant tillverkad av högpermeabilitetsorienterade silikonstålplåtar, ledande lindningar med hög renhet, åldringsbeständiga isoleringsmaterial och hållbara förseglade komponenter. Kvaliteten på kärnkomponenterna är strikt kontrollerad för att säkerställa stabiliteten för hela maskinen från källan.

Med enastående motståndskraft mot elektriska stötar och korrosion från fukt har den padmonterade transformatorn 100 kva 13,8 kv utmärkt isoleringsförmåga. Den kan anpassa sig till olika utomhusklimatförhållanden. Under drift har den låga vibrationer och lågt ljud, och tomgångsförlusten och lastförlusten är väl kontrollerade, vilket resulterar i goda energibesparingar och förbrukningsreducerande effekter.

Den mekaniska strukturen hos padmonterad transformator 100 kva 13,8 kv är stabil och pålitlig, med en överensstämmelsenivå för tätningsskydd som uppfyller standarder. Detta förhindrar effektivt oljeläckageproblem och kombinerar skydds- och säkerhetsfunktioner.

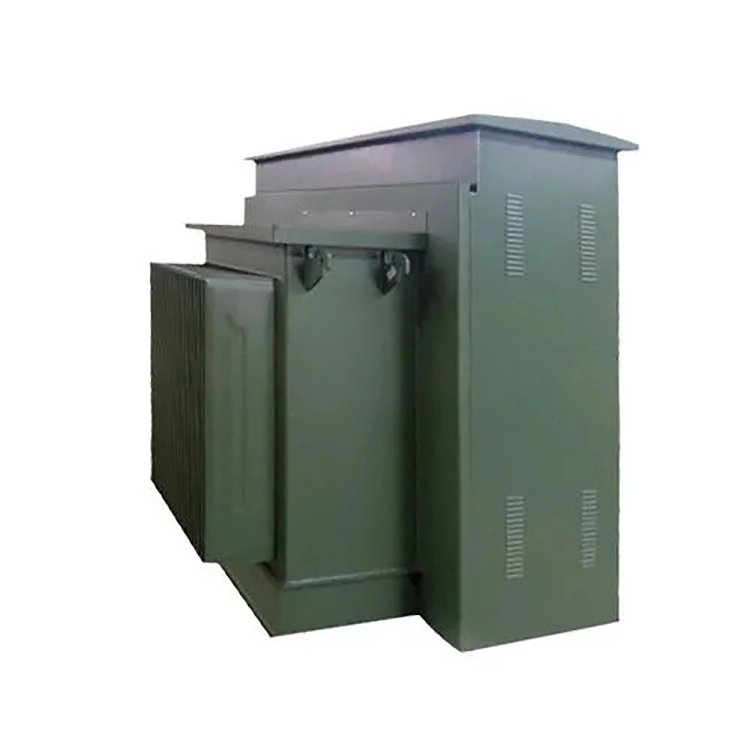

Padmounted Transformer 100 Kva 13 8 Kv

Teknisk parameter:

Produktnamn	padmonterad transformator 100 kva 13,8 kv
Kylningsmetod	ONAN
Primär (HV) spänning	13,8 kV
Sekundär (LV) spänning	120/240 V / 480 V / 600 V
Impedans	1,5 % till 4 %
Mått	1200 x 965 x 910 mm
Ingen lastförlust	≤280 W
Lastförlust	≤1010 W
Tryck på Changer Range	±2×2,5 %
Spänningsregleringshastighet	≤3 %
Isoleringsklass	HV:17kV, LV:1,2kV

För en padmonterad transformator 100 kva 13,8 kv som är i drift, anta att en trefas metallisk kortslutning inträffar vid lågspänningssidans uttag på transformatorn, men högspänningssidans säkring har inte gått och 13,8 kV-uttagsbrytaren på uppströms transformatorstationen har inte heller löst ut. vilka är de möjliga orsakerna till detta fenomen?

Kontrollera efter någon av följande situationer:

1. Om säkringens märkström är för stor, om säkringen har åldrats men inte gått sönder eller om säkringen och lastbrytarens länkmekanism har fastnat.

2. Om överströmsskyddsinställningen för uppströmsbrytaren är inställd för högt och kortslutningsströmvärdet exakt inom skyddets dödzon.

3. Interna felegenskaper hos den padmonterade transformatorn 100 kva 13,8 kv kan förekomma. Transformatorn själv har redan drabbats av kortslutning eller kärnfel, vilket resulterar i att kortslutningsströmmen är begränsad till ett relativt lågt värde (men fortfarande mycket högre än märkströmmen), vilket inte är tillräckligt för att omedelbart smälta säkringen utan är tillräckligt för att orsaka kontinuerlig uppvärmning.

4. Kontrollera om denna padmonterade transformator 100 kva 13,8 kv ansluten i Dyn11 eller Yyn0. När en trefas kortslutning inträffar på lågspänningssidan, kommer det att finnas en situation på högspänningssidan där strömmen i de icke-felaktiga faserna inte stiger nämnvärt, vilket förhindrar uppströms nollsekvens eller negativ sekvensskydd från att aktiveras.
