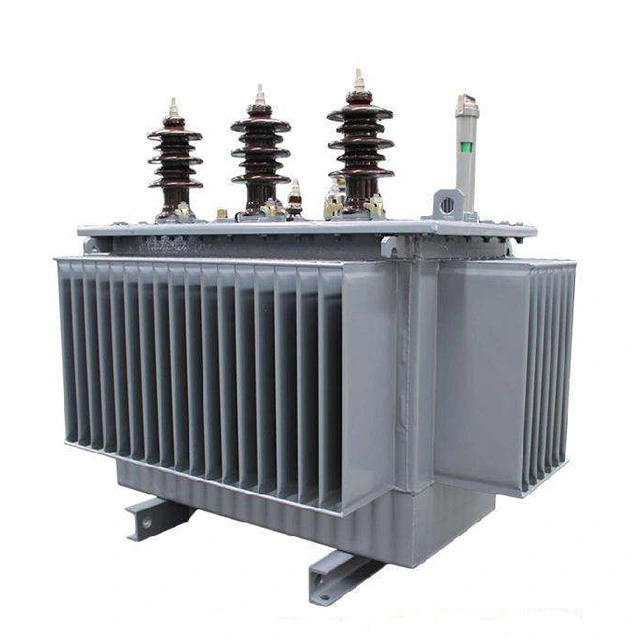

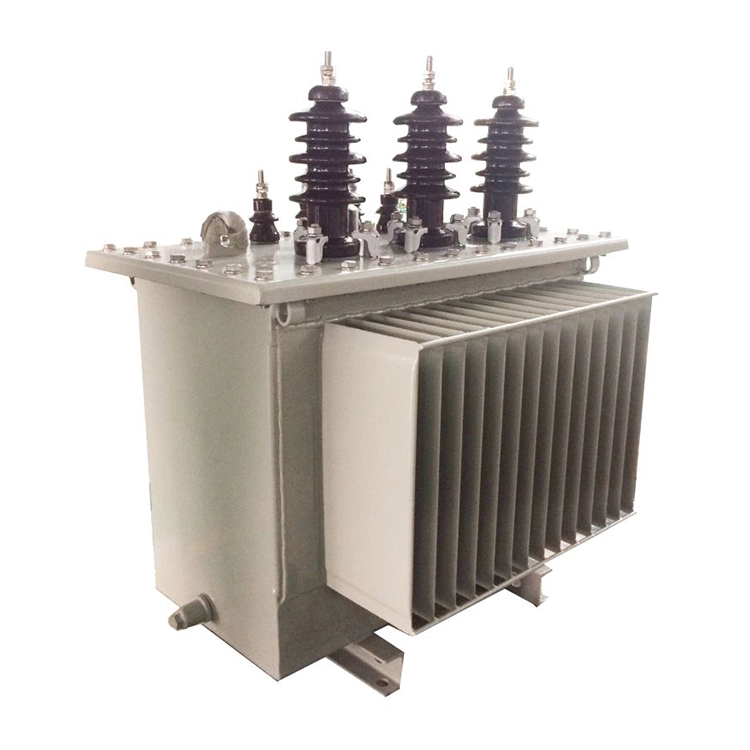

80kva 3 Fas Step Up Power Transformers 415v till 11kv

Med en inspänning på 415 volt och en utspänning på 11 kilovolt är 80kva 3-fas step up krafttransformatorer 415v till 11kv en boosttransformator. Wenzhou Xifa Electric Power Equipment Co., Ltd. tillverkar den genom att använda avancerad teknik och material av hög kvalitet. Den kärna tunna skiktet valsade silikonstålplåten kan minska energiförlusten. Lindningarna använder stora spolisolerande koppartrådar, vilket säkerställer att den har tillförlitlig prestanda och lång livslängd.

Skicka förfrågan

Produktbeskrivning

80kva 3-fas step-up krafttransformatorer 415v till 11kv tar emot lågspänningsväxelströmmen på 415V av primärlindningen. Det magnetiska fältet koncentreras och riktas från primärlindningen till sekundärlindningen genom den laminerade järnkärnan, och en högspänningsväxelström på 11kV matas ut.

80kva 3-fas step-up krafttransformatorer 415v till 11kv används främst för långdistanskraftöverföring, nätanslutning av solceller/vindkraft och industriell högspänningsförsörjning. De vanligaste typerna inkluderar oljenedsänkta, kopparlindningar och Dyn11-anslutning, som överensstämmer med IEC 60076/GB 1094-standarderna.

80kva 3 Phase Step Up Power Transformers 415v To 11kv

Teknisk parameter:

Produktnamn	80kva 3-fas step up krafttransformatorer 415v till 11kv
Låg spänning	415 V
Hög spänning	11 kV
Uk	4 %
Systemfrekvens	50 Hz
Öppen kretsförlust	0,18 kW
Lastförlust	1,25 kW
Tappningsområde	±2×2,5 %
Kärnmaterial	Högkvalitativa kallvalsade orienterade silikonstålplåtar
Anslutningsgrupp	Dyn11 / Yy0

Vilka typer av tester bör utföras under driften av en 80kva 3-fas step-up krafttransformatorer 415v till 11kv?

För att säkerställa att transformatorn fungerar normalt bör följande tester utföras ofta:

(1) Temperaturtest. Om transformatorns drifttillstånd är normalt och temperaturnivån är mycket viktigt. Enligt bestämmelserna bör oljetemperaturen i det övre lagret inte överstiga 85°C (temperaturökningen bör inte överstiga 55°C). Generellt är transformatorer utrustade med dedikerade temperaturmätningsanordningar.

(2) Belastningstest. För att förbättra utnyttjandegraden för 80kva 3-fas upptrappningstransformatorer 415v till 11kv och minska strömförlusten är det nödvändigt att fastställa den faktiska strömförsörjningskapaciteten som transformatorn kan bära under drift. Mätarbetet utförs vanligtvis under den maximala elförbrukningsperioden för varje säsong och mäts direkt med en klämma på amperemetern. Strömvärdet ska vara 70 till 80 % av transformatorns märkström. Om det överskrider detta område indikerar det överbelastning och bör justeras omedelbart.

(3) Spänningstest. Spänningsvariationen bör ligga inom ±5 % av märkspänningen. Om det överskrider detta område, bör lindningskopplaren användas för justering för att få spänningen inom det specificerade området. I allmänhet mäts sekundärlindningens terminalspänning och slutanvändarens terminalspänning med hjälp av en voltmeter.

(4) Isolationsresistanstest. För att hålla 80kva 3-fas-transformatorerna 415v till 11kv i normalt driftläge måste isolationsresistanstestet utföras för att förhindra isoleringens åldrande och olyckor. Under testet, försök att stoppa driften av transformatorn och använd en megohmmeter för att mäta transformatorns isolationsresistansvärde. Det uppmätta motståndet bör inte vara mindre än 70 % av det tidigare uppmätta värdet. När du väljer en megohmmeter kan lågspänningsspolen använda en spänningsnivå på 500v.
