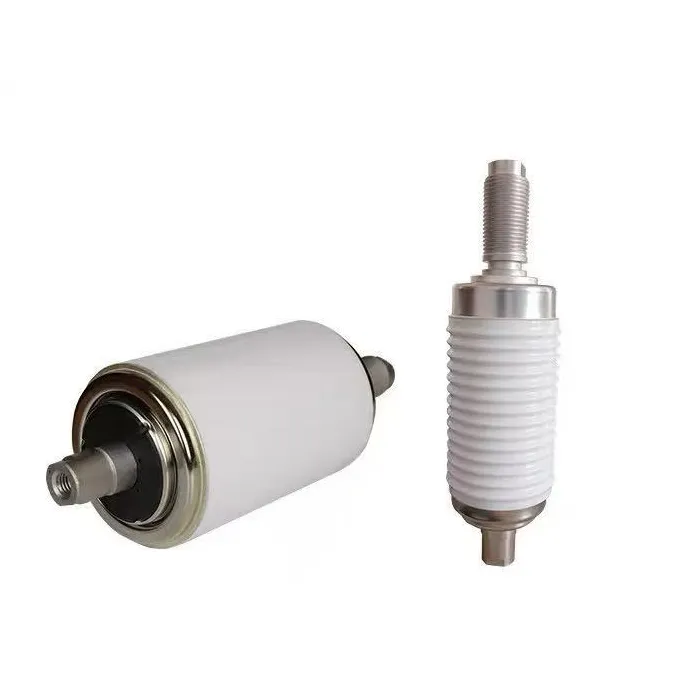

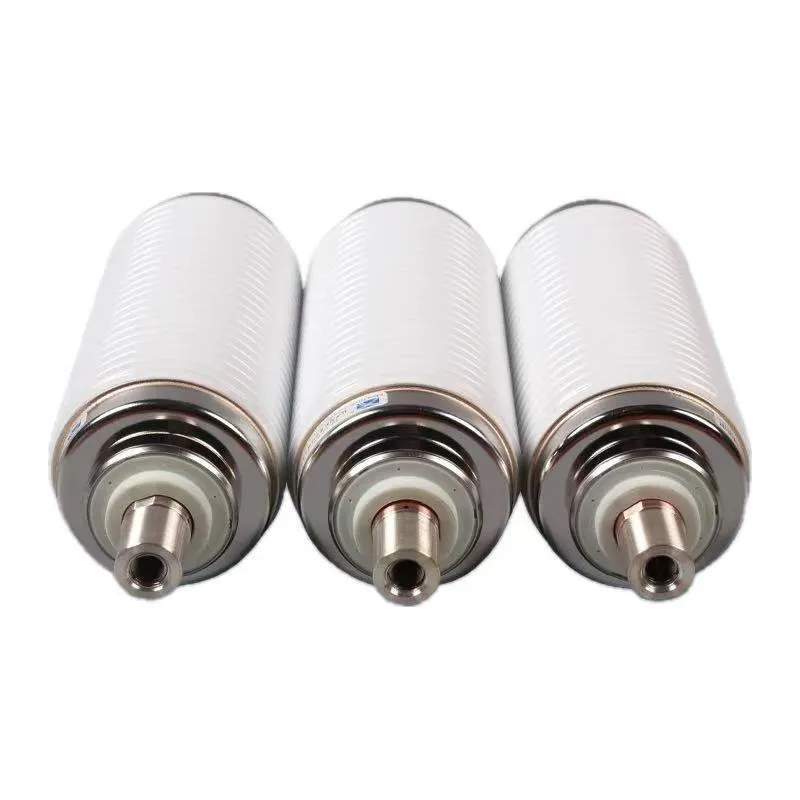

11kv 25ka Vcb Vacuum Bottle Interrupter

11kv 25ka vcb vakuumflaskbrytare är den centrala bågsläckande komponenten i mellanspänningsvakuumbrytare, ofta använd i 11kV kraftdistributionssystem. Den använder ett helt förseglat keramiskt skal, med CuCr50-legeringskontakter och ett högvakuum (≤5×10⁻⁴ Pa) ljusbågssläckningsmedium, med kompakt struktur, låg vikt och utmärkt isoleringsförmåga. Nominell kortslutningsbrytström är 25kA, märkström sträcker sig från 630A till 2000A, och den mekaniska livslängden är över 10 000 operationer, som uppfyller IEC 62271-100-standarderna, lämplig för inomhusställverk i industri- och kraftdistributionsscenarier.

11kv 25ka vcb vakuumflaskbrytares funktionsprincip är baserad på vakuumbågsläckning: vid stängning drivs den rörliga kontakten av manövermekanismen för att kontakta den statiska kontakten, vilket bildar en strömbana. Vid öppning separeras kontakter för att generera en ljusbåge, som snabbt kyls och släcks på grund av den låga partikeldensiteten i vakuum, med omedelbar återhämtning av dielektrisk styrka. Under drift absorberar skärmningssystemet bågenergi för att förhindra metallångavsättning, medan bälgen i rostfritt stål säkerställer lufttäthet under kontaktrörelser, vilket säkerställer stabil och tillförlitlig drift av kraftsystemet.

Fördelar:

Stark brytkapacitet: Avbryter tillförlitligt 25kA kortslutningsström, uppfyller IEC 62271-100-standarderna.

Snabb och stabil: Bågen släcks på millisekunder; ingen återtändning; den dielektriska återvinningshastigheten är oöverträffad.

Lång livslängd och lågt underhåll: CuCr-kontakter har lågt slitage; mekanisk livslängd ≥10 000 operationer; nästan underhållsfri.

Säker och miljövänlig: Ingen olja/gas; ingen explosions-/brandrisk; bågen inte exponerad; lågt buller och noll föroreningar.

Kompakt och pålitlig: Liten storlek, lätt vikt, hög anpassningsförmåga till inomhusställverk; stabil prestanda under tuffa förhållanden.

FAQ

F: Hur installerar och underhåller man 11kv 25ka vcb vakuumflaskavbrytare?

S: För det första, installera vertikalt i VCB och säkerställ koncentricitet med manövermekanismen.

För det andra, Undvik mekaniska stötar och håll rent/torrt under installationen.

Slutligen krävs inget internt underhåll; byt ut när kontaktslitaget överskrider gränsen (≤3 mm).

Kontrollera regelbundet isolering och täthet; följ tillverkarens testcykler.

F: Är den kompatibel med 12kV kraftsystem?

S: Ja, det är helt kompatibelt. Märkspänningen är 11kV, vilket är designat för att matcha 12kV-kraftdistributionssystemet, vilket uppfyller de faktiska applikationsbehoven för de flesta mellanspänningsscenarier.

F: Vilket kontaktmaterial används och vilka är dess fördelar?

S: Den använder CuCr50 legeringskontakter, som har fördelarna med lågt slitage, starkt ljusbågsmotstånd och lång livslängd, vilket säkerställer stabil brytprestanda även under 25kA kortslutningsström

Produkter förpackning och frakt:
