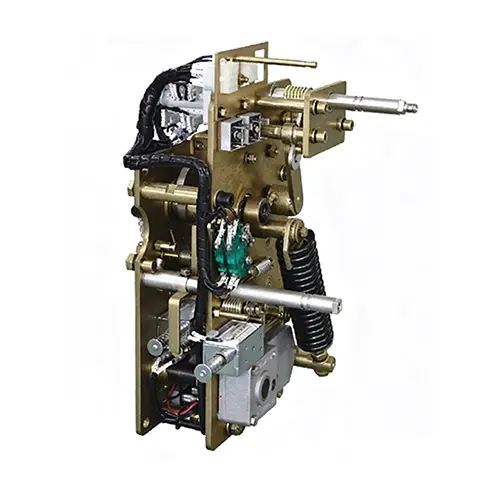

Vakuumbrytare Fjäderladdningsdriftmekanism

Som ett högteknologiskt företag specialiserat på forskning, produktion, försäljning och tekniska tjänster av vakuumbrytare i Kina, Wenzhou Xifa Electric Power Equipment Co., Ltd., följer vakuumbrytarens fjäderladdningsdriftsmekanism strikt med inhemska och internationella standarder, vilket säkerställer stabil prestanda och tillförlitlig kvalitet på produkten, och har erhållit auktoritativ certifiering. manövermekanismen är utrustad. Energilagringstiden är ≤ 15 sekunder, och den mekaniska livslängden kan överstiga 10 000 gånger.

Skicka förfrågan

Produktbeskrivning

Verksamhetsprincip

Kärnprincipen för vakuumbrytarens fjäderladdningsmekanism ligger i fjäderenergilagring, kvarhållning och frigöring för att driva snabb, pålitlig omkoppling.

Energilagring: Motorn komprimerar/sträcker stängningsfjädern via kugghjul och kammar och omvandlar elektricitet till elastisk potential; gränslägesbrytare stoppar motorn när den är fulladdad.

Energiretention: Spärrhakar/spärr låser fjädern i standby, redo för aktivering.

Energifrigöring: På kommando släpper låset och fjäderenergi driver kontakter att stänga (ansluta krets) eller öppna (släcka ljusbågen och bryta strömmen).

Parametrar	Enheter	Tekniska parametrar
Stängande utgångsenergi	J	85-120
Mekanism stängning och öppning utgående vinkel	o	42-46
Hjälpströmbrytares kontaktlogaritm	一	6K6B
Körbrytares kontaktlogaritm	一	2K2B
Motorladdningstid	S	<10
Hanterade laddat ögonblick	N·m	<20
Motorkraft	W	40 (AC/DC 220V/110V)
Stängande elektrisk magnetresistans (DC)	Ω	130(220V)/33(110V)
Stängande elektrisk magnetresistans (AC)	Ω	56(220V)/10,3(110V)
Öppningsmotstånd för elektrisk magnet (DC)	Ω	105(220V)/33(110V)
Öppningsmotstånd för elektrisk magnet (AC)	Ω	39(220V)/10,3(110V)
Mekanism uthållighet	Ts	10000

Fördel:

1.Snabb och pålitlig: Motordriven energilagring slutförs på <10s, med omedelbar energiutlösning som säkerställer exakt, snabb växling (öppningstid <30ms).

2. Dubbel drift: Stöder både elektrisk och manuell energilagring/aktivering, vilket garanterar drift även under strömavbrott.

3.Lång livslängd: Robust mekanisk struktur ger upp till 10 000+ operationer, med stabil prestanda under kortslutningskrafter.

4. Säker och stabil: Låsmekanismer förhindrar oavsiktlig frigöring, medan koordinerad mekanisk-elektrisk kontroll säkerställer noll felfunktion.

5.Lågt underhåll: Modulär design förenklar byte av delar, vilket minskar stilleståndstid och driftskostnader.

Installation

● Innan installationen, kontrollera utseendet och delarna för skador, och kontrollera att modellen och parametrarna är konsekventa.

● Montera mekanismen stadigt på brytarkroppen enligt monteringsritningen, säkerställ koncentricitet och tät anslutning.

● Justera vevstake, slaglängd och gränsläge korrekt för att garantera stabil och flexibel verkan.

● Anslut styrkretsen ordentligt och testa manuell energilagring, elektrisk energilagring, stängning och öppningsfunktioner en efter en.

Rutinunderhåll

● Inspektera regelbundet fästelement för att förhindra att de lossnar och håll mekanismen ren och torr.

● Smörj roterande och friktionsdelar med intervaller för att säkerställa smidig drift.

● Kontrollera skicket på fjädrar, spolar, hjälpbrytare och kablar för onormal uppvärmning eller skada.

● Testa funktionsprestanda regelbundet för att säkerställa tillförlitlig öppning och stängning.

● Byt ut slitna delar i tid och för fullständig underhållsjournal.

Service efter försäljning

● Gratis utbildning online/på plats tillhandahålls, som täcker aspekter som installation och driftsättning, dagligt underhåll och feldiagnos, vilket hjälper kundens drift- och underhållsteam att snabbt skaffa sig operativ kompetens.

● Inom 12 månader från datumet för godkännande och kvalificering av utrustning på plats. Under garantiperioden kommer kärnkomponenter som inte är skadade av mänskliga faktorer (såsom energilagringsmotor, stängnings- och öppningsspole, fjäder, hjälpbrytare etc.) tillhandahållas för utbyte och reparation.
