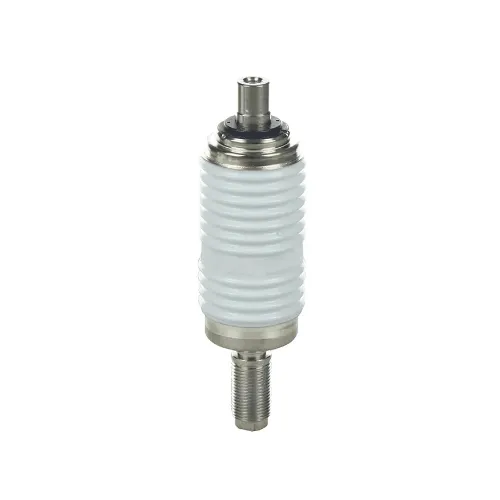

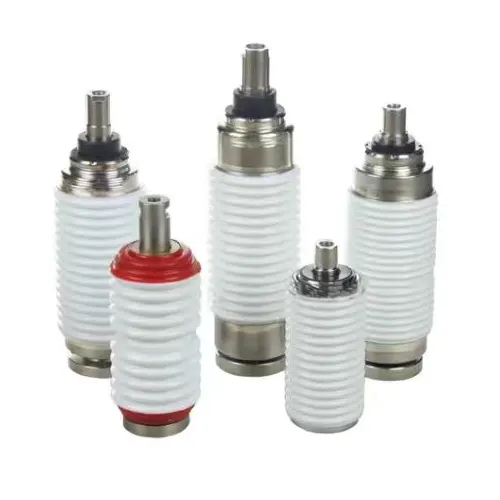

Högspänning 11kv gjuten vakuumbrytare

Wenzhou Xifa Electric Power Equipment Co., Ltd. grundades 2006 i Kina och har varit djupt engagerade inom området högspännings 11kv gjutna vakuumbrytare och mellanspänningsdistribution i mer än 10 år. För att möta marknadens efterfrågan använder denna produkt epoxiharts som det externa isoleringsmediet, i vilket vakuumbrytarkroppen är integrerad inkapslad. Designad som en kärnkomponent, är den för effektbrytare (t.ex. VS1, ZN63, VD4) som används i KYN28 och XGN ställverk. Den gjutna högspänningsvakuumbrytaren på 11 kv dra nytta av de enastående isolerings- och ljusbågsläckande egenskaperna hos högvakuummedia ((med ett tryck lägre än 10⁻² Pa), kan strömbrytningen och slutningen av kretsen under felförhållanden eller normala belastningsförhållanden realiseras.

Skicka förfrågan

Produktbeskrivning

Den 11 kv gjutna vakuumbrytaren är Wenzhou Xifa Electric Power Equipment Co., Ltd. speciellt designad för att tåla hårda väderförhållanden. Den är lämplig för installation av extremt utmanande miljöer, såsom i kustnära transformatorstationer, fuktiga bergsområden på hög höjd och hjälpanläggningar på offshoreplattformar, etc. Dessutom uppfyller den standarden IEC 62271-100. Den har följande tekniska höjdpunkter och fördelar.

Unik "tre-säkra" formningsprocess:

1. Anti-kondens: Eliminering av det inre luftgapet genom den solida isoleringen förhindrar uppkomsten av ytöverslag.

2. Anti-deformation: Den gjutna strukturen förbättrar den mekaniska styrkan hos ljusbågssläckningskammaren.

3. Anti-aging: Det unika epoxisystemet har utmärkt motståndskraft mot ultravioletta strålar och kalla/varma temperaturcykler, vilket säkerställer isoleringssystemets långsiktiga tillförlitlighet och stödjer en 20-årig livslängd i utomhusskåpsinstallationer.

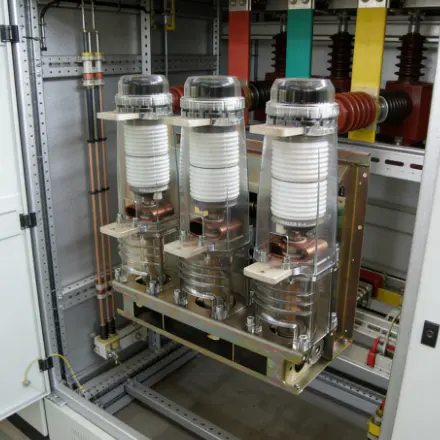

Den gjutna högspänningsvakuumbrytaren på 11 kv kan användas i mellanspänningsskåp inomhus, på utomhuspolmonterade strömbrytare och i industrianläggningar. Den är lämplig för frekventa operationer, kortslutningsavbrott och tuffa miljöer, vilket säkerställer maximal strömförsörjningssäkerhet och stabilitet.

High Voltage 11kv Molded Vacuum Interrupter

Varför välja oss?

1. Vi baserar vår design på IEC-standarden som resultat och sätter designmålet utifrån kraven från tuffa miljöer.

2. Det finns professionella rapporter som datastöd om hög luftfuktighet och saltspraymotstånd.

3. Hög kvalitet och rimligt pris, och erbjuder 24-timmars efterförsäljningsservice

Feedback från kooperativa kunder:

I ett havsbaserad termiskt kraftverk i Indonesien är den lokala luftfuktigheten konsekvent över 85 % och åtföljs också av saltdimma. Lokalbefolkningen lider ofta av skador av vakuumbrytare. Efter att ha köpt Wenzhou Xifa Electric Power Equipment Co., Ltd.s högspännings 11kv gjutna vakuumbrytare för drift i 3 år, inträffade inga fel orsakade av isoleringsförsämring eller korrosion. Dessutom har kostnaderna minskat med 20 %.

High Voltage 11kv Molded Vacuum Interrupter

Teknisk parameter

Märkspänning	12 KV
Bedömd frekvens	50/60 H
Märkström	630/1250 A	1250/2000/2500/3150 A
Nominell kortslutningsbrytström	20/25 KA	25/31,5/40 KA
Märkkortslutningsström	50/63 KA	63/80/100 KA
korttidsmotstå ström (4s)	20/25 KA	25/31,5/40 KA
Nominell toppmotståndsström	50/63 KA	63/80/100 KA
Slingmotstånd under nominellt kontakttryck	≤25 μΩ	≤20 μΩ
Kontakta självstängande kraft	80±40 N	250±50 N
Antal brytoperationer vid nominell kortslutningsbrytström	30 (Klass E2)	20-30 (klass E2)

Vanliga frågor om produkter:

F1: På vilken nivå faller din isoleringsprestanda i IEC-standarderna? Kan du ge de specifika värdena för strömfrekvensen och blixtimpulsens spänningar?

A1: högspänning 11kv gjutna vakuumbrytare uppfyller den "allmänna isoleringsnivån" för 12kV utrustning enligt IEC 62271-1. De typiska parametrarna är:

Strömfrekvens tål spänning (1 minut): 42 kV (till jord / mellan faser) / 48 kV (vid brytaren)

Slaghållfasthetsspänning (topp): 75 kV (till jord / mellan faser) / 85 kV (vid brytaren)

Vi har utformat en designmarginal på 10-15 % för våra exportprodukter för att säkerställa säker drift även i nätfluktuationer eller tuffa miljöer.

F2: Vilka tester utför du innan produkterna lämnar fabriken? Hur kan du säkerställa att var och en av dem som du levererar till mig är av god kvalitet?

A2: Vi implementerar ett 100% inspektionssystem. Innan varje ljusbågssläckningskammare skickas ut måste den klara följande test:

Spänningstest av strömfrekvensen: Inspektera inre isolering och vakuumgrad.

Slingmotståndstest: Säkerställ god kontakt.

Magnetisk kontroll vakuummätare: Den faktiska uppmätta interna vakuumnivån (bättre än 1,33×10⁻³ Pa).

Utseende- och storleksbesiktning.

Alla testdata kommer att registreras och arkiveras, vilket möjliggör individuell spårbarhet.
