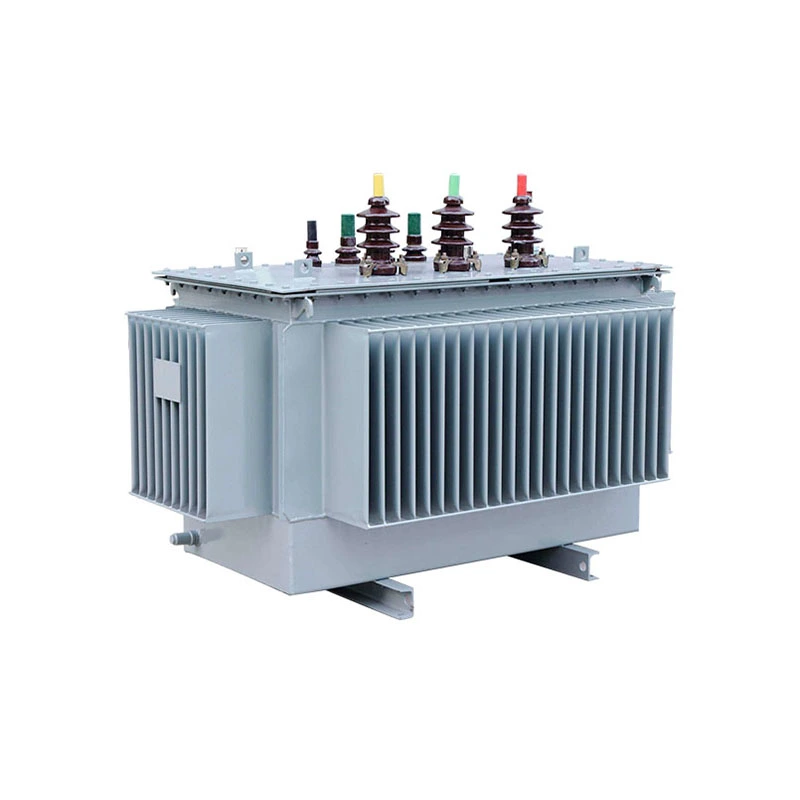

Polmonterad fördelningstransformator 200kva

Den stolpmonterade distributionstransformatorn 200kva är en mycket effektiv lösning utvecklad av Wenzhou Xifa Electric Power Equipment Co., Ltd. med stark kapacitet, anpassningsförmåga och stabil prestanda. Deras användningsområde är ganska omfattande, lämpligt för medelstora kraftbehov i industrier, företag och bostadsområden. Den helt förseglade designen av transformatorn kan spara energi, minska föroreningar och säkerställa låg ljudnivå. Designen isolerar den stolpmonterade distributionstransformatorn 200kva från luften, förhindrar försämring av olja och isoleringsmaterial, ökar tillförlitligheten och minskar underhållskraven.

Skicka förfrågan

Produktbeskrivning

Denna stolpmonterade distributionstransformator 200kva har huvudsakligen en trefasdesign. De konventionella märkspänningskombinationerna inkluderar 10/0,4kV, 11/0,4kV, 11/0,433kV, 22/0,433kV, 33/0,4kV, etc., som täcker olika alternativ lämpliga för olika regionala elnät. Utrustningen är standardutrustad utan spänningsreglering, med ett spänningsregleringsområde på ±5 % eller ±2×2,5 %. Anslutningsgruppen kan väljas som Dyn11 eller Yyn0.

Under 50Hz-förhållanden är märkströmmen på 10kV-högspänningssidan cirka 11,55A, på 11kV-högspänningssidan är den cirka 10,50A, och märkströmmen på 0,4kV-lågspänningssidan är cirka 288,68A. Den konventionella kortslutningsimpedansen är 4 %. Samtidigt kan den anpassas efter användarens krav på spänning, anslutningsgrupp etc. Energieffektivitet kan väljas från vanliga förluster, lågförluster och produkter i amorfa legeringar.

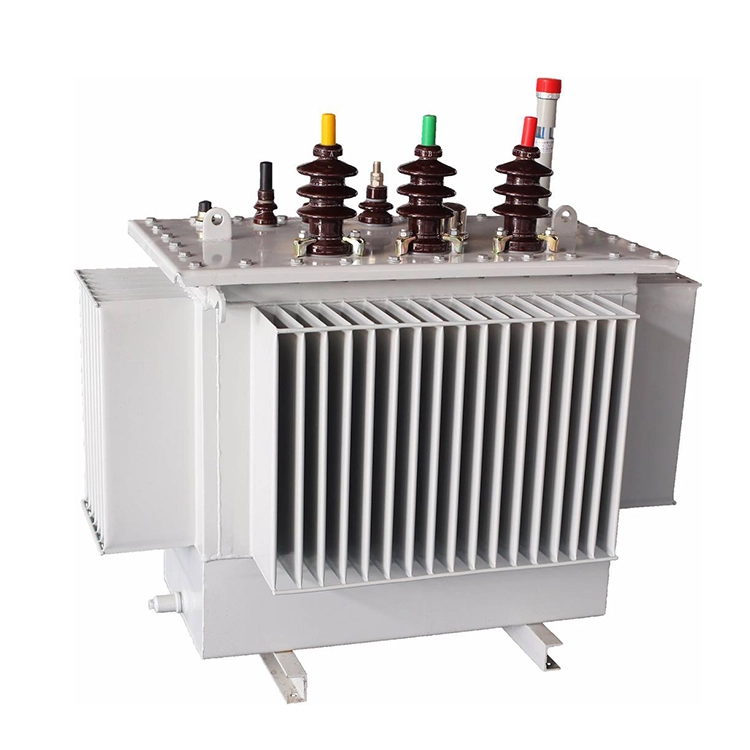

Pole Mounted Distribution Transformer 200kva

Teknisk parameter:

Produktnamn:	stolpmonterad distributionstransformator 200kva
Nominell kapacitet:	200 kva
Input:	10 / 11 /22 /33kv
Produktion:	0,4kv
Vektorgrupp:	Dyn11 eller Yyn0
Tappningsområde:	±5 % eller ±2×2,5 %
Öppna kretsförluster:	≤500 W
Lastförluster:	≤2700W
Kylningsmetod:	ONAN

Fördelar:

Finns det några skillnader mellan den stolpmonterade distributionstransformatorn 200kva och den padmonterade typen?

1. Den stolpmonterade distributionstransformatorn 200kva fixeras på elstolpen, på en viss höjd över marken. Den tar inte upp värdefulla markresurser och har liten inverkan på markytan. Den padmonterade transformatorn placeras på en betongbas, vilket kräver en viss yta.

2. Eftersom det är svävande i luften är det mindre sannolikt att människor och djur kommer i kontakt med det, vilket gör det relativt säkrare. Men trots det finns det ingen anledning att vara överdrivet nervös när du går förbi. Det räcker med att hålla ett normalt avstånd. Den padmonterade transformatorn installeras på ett relativt dolt sätt.

3. Varje enskild transformator har ett begränsat strömförsörjningsintervall, vanligtvis från 5 kVA till 167 kVA. Den används huvudsakligen för att leverera ström till ett litet antal användare på en enda linje. Den padmonterade transformatorn har dock en relativt större kapacitet, från 75 kVA till 3000 kVA.

4.Jämfört med den utrustning som är begravd under jord har denna installationsmetod för överliggande byggnad lägre materialkostnader och konstruktionssvårigheter. Det är en mycket ekonomisk och praktisk strömförsörjningslösning.

5. Den stolpmonterade distributionstransformatorn 200kva är vanligtvis en cylindrisk oljetank, fylld med kylolja för isolering och värmeavledning. Den övre är högspänningsanslutningen och den nedre är lågspänningsanslutningen. Designen är mycket kompakt. För att garantera säkerheten integrerar den ofta åskavledare och säkringar för att förhindra blixtnedslag och kortslutningar.
