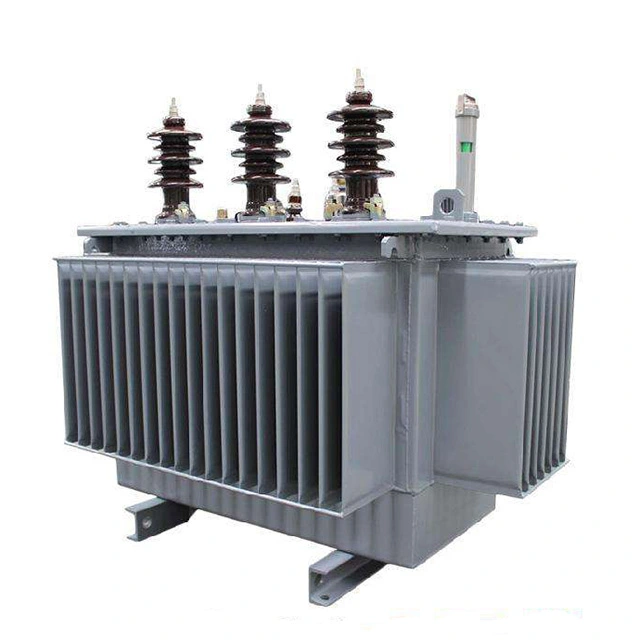

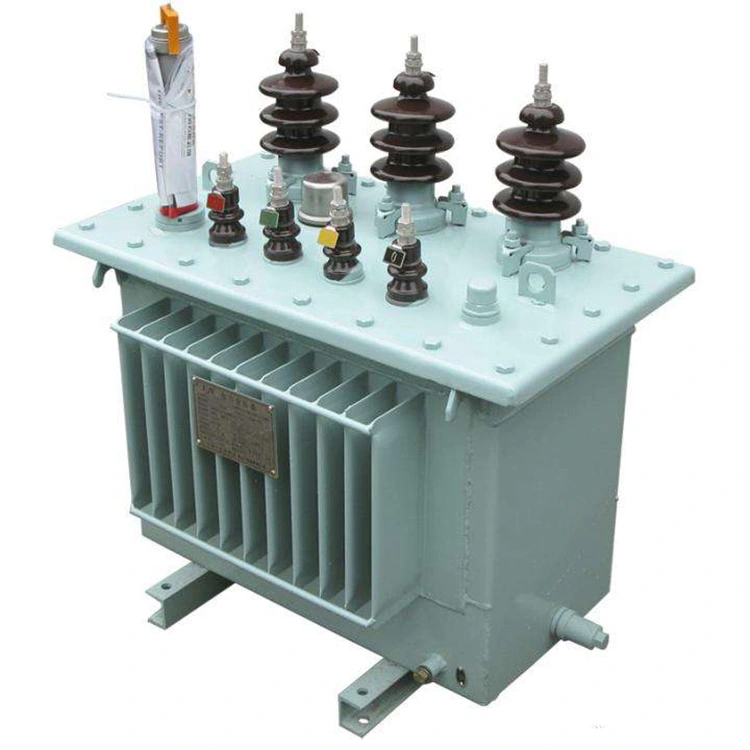

50 Kva Polmonterad elektrisk transformator

Den elektriska transformatorn på 50 kva stolpmonterad är en oumbärlig enhet i lågspänningssystem. Dess huvudsakliga funktioner inkluderar spänningsomvandling, elektrisk isolering och systemskydd. Det används ofta i industrianläggningar, kommersiella byggnader, bostadsprojekt och infrastrukturkonstruktion.

Den elektriska transformatorn med 50 kva stolpfäste är tillverkad med kärnor i kiselstål av hög kvalitet och högkonduktiva koppar- eller aluminiumlindningar. Den har en kompakt struktur, låg förlust, lågt ljud och stabil drift och är designad för att fungera tillförlitligt under olika driftsförhållanden.

Alla lindningar av 50 kva-polmonterade elektriska transformatorer är tillverkade av högkvalitativa material för att säkerställa utmärkt isoleringsprestanda och strukturell stabilitet. Lågspänningslindningarna är täckta med kabelpapper runt ledarna, medan högspänningslindningarna använder polyuretanemaljerade runda koppartrådar. Limpapperslimningen mellan skikten förbinder spolarna till en enda enhet, vilket ger utmärkt isoleringsförmåga. Denna professionella lindningsstruktur förhindrar effektivt spolarna från att deformeras eller skadas under långtidsdrift och långväga transporter, och säkerställer därigenom stabiliteten och tillförlitligheten hos den 50 kva stolpmonterade elektriska transformatorns övergripande struktur.

Teknisk parameter:

F: I en 10kV/0,4kV 50 kva polmonterad elektrisk transformator, jämfört med Yyn0-anslutningsgruppen, vilka specifika fördelar har Dyn11-anslutningsgruppen när det gäller den sekundära enfasiga kortslutningsfelströmnivån och undertryckningsförmågan för ferromagnetisk resonans?

S: Nollsekvensimpedansen för Dyn11-anslutningen är mycket lägre än den för Yyn0, vilket avsevärt ökar den enfasiga jordningsfelströmmen, vilket underlättar snabb och tillförlitlig upptäckt och borttagning av fel av skyddsanordningen och minskar riskerna för elektriska stötar och skador på utrustningen.

Samtidigt ger den primära deltalindningen på en 50 kva polmonterad elektrisk transformator en sluten väg för nollsekvensströmmen, vilket effektivt begränsar nollpunktsdriften och förhindrar allvarlig trefasspänningsasymmetri. När systemet upplever ferromagnetisk resonans kan denna väg ge dämpningseffekter, vilket avsevärt minskar amplituden och varaktigheten av resonansen över spänningen. Dessutom kan Dyn11 också blockera injiceringen av 3:e övertonsström i uppströms elnätet, undvika övertonsförstärkning och överbelastning av kondensatorbanken och minska den ytterligare temperaturökningen för den 10 kV/0,4 kV 50 kva polmonterade elektriska transformatorn och åldringshastigheten för isoleringen.

Därför, för scenarier där 50 kva stolpmonterade elektriska transformatorer betjänar områden med en stor mängd enfasbelastningar, icke-linjära belastningar eller långa kraftledningar på landsbygden som är benägna att få resonans, har Dyn11 betydande fördelar när det gäller säkerhet, strömkvalitet och utrustningens livslängd.

Huvuddelar av stolpmonterade transformatorer

Frontmontering typ LV DB

Pole Line hårdvara

Stolpemonterad transformator

Sidomontering typ LV DB

Tillverkar utrustning

Folielindningsmaskin

Oljepåfyllningsenhet

Transformatorugn och gjutenhet

Transformatorugn

Testcenter

Transformatorer i bearbetning

Transformator i torkning

Transformator i Winding 2

Transformator i Winding

Transfromer är monterad
