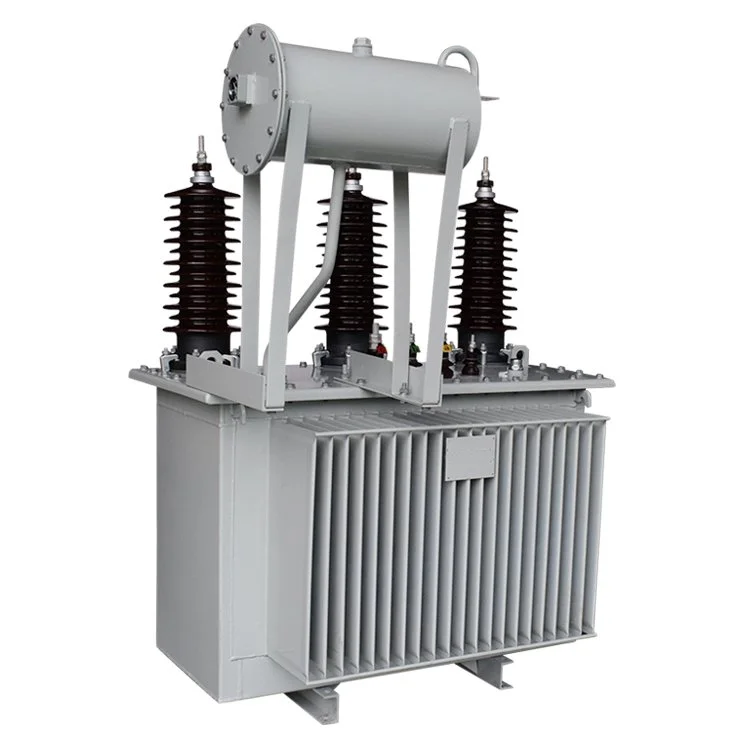

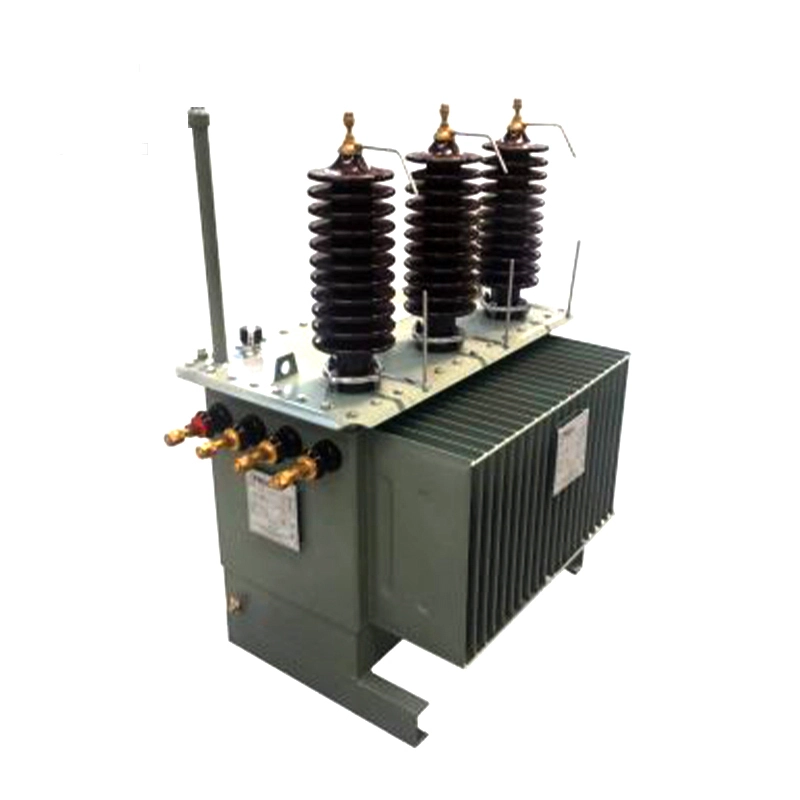

33kv 50kva tvålindade oljenedsänkt transformator

Inspektion och testning före driftsättning av 33kv 50kva oljedoppade transformatorer

1. Visuell inspektion av utseende och struktur

En omfattande visuell inspektion ska utföras för att säkerställa att den 33kv 50kva tvålindade oljenedsänkta transformatorn är fri från synlig skada, deformation eller oljeläckage. Alla externa komponenter, inklusive tank, radiatorer, bussningar och tryckavlastningsanordning, ska kontrolleras för att bekräfta att de är i gott skick och korrekt installerade. Alla mekaniska anslutningar ska verifieras med avseende på täthet. Dessutom ska jordningssystemet inspekteras för att säkerställa att det är korrekt installerat och ger tillförlitlig jordning, vilket är väsentligt för driftsäkerheten.

2. Isolationsresistanstest

Isolationsresistanstestet är en nyckelmetod för att utvärdera tillståndet hos 33kv 50kva tvålindade oljedoppade transformatorisoleringssystem. En megohmmeter ska användas för att mäta isolationsresistansen mellan fas till fas och även mellan varje fas till jord. De erhållna värdena ska jämföras med tillverkarens specificerade referensdata för att bekräfta att isoleringsprestandan uppfyller de erforderliga standarderna.

3. Dielektrisk dissipationsfaktortest

Det dielektriska förlusttestet, som också kallas tan δ-testet, används för att bedöma fuktinträngning, isoleringsåldring eller eventuell partiell urladdning i den 33 kv 50 kva tvålindade oljesänkta transformatorn. Genom att mäta den dielektriska förlustfaktorn kan tillståndet hos isoleringsmaterialen utvärderas mer omfattande. Detta test utförs vanligtvis tillsammans med isolationsresistanstestet för att få en mer fullständig bedömning av isoleringens hälsa.

4. Verifiering av svängförhållande och vektorgrupp

Transformatorvarvsförhållandet ska verifieras för att säkerställa överensstämmelse med designspecifikationerna, vilket inkluderar att bekräfta det korrekta förhållandet mellan primärspänningen och sekundärspänningslindningarna på 33kv 50kva tvålindade oljenedsänkta transformatorer. Samtidigt ska vektorgruppen kontrolleras för att säkerställa korrekt fasförskjutning och korrekt anslutning av trefaslindningarna, i enlighet med kraftsystemets krav.

5. Inget belastningstest

Obelastningstestet utförs med den 33 kv 50 kva tvålindade oljenedsänkta transformatorn aktiverad på primärsidan medan sekundärsidan förblir öppen. Syftet är att mäta ingen lastström och inga lastförluster. Detta test ger viktig information om kärnans kvalitet, magnetisk flödesfördelning och lindningssymmetri. Det hjälper också att identifiera möjliga avvikelser i den magnetiska kretsen.

6. Kortslutningstest

Under kortslutningstestet läggs en reducerad spänning på den primära spänningslindningen medan den sekundära spänningslindningen är kortsluten, vilket gör det möjligt att mäta kortslutningsimpedans och belastningsförluster. Testet ger värdefull data om prestandan hos en 33 kv 50 kva tvålindad oljenedsänkt transformator under belastningsförhållanden, vilket inkluderar termiskt beteende, kortslutningsmotståndsförmåga och lindningarnas mekaniska styrka.

7. Oljekvalitetsanalys och oljenivåinspektion

För 33kv 50kva tvålindade oljenedsänkta transformatorer påverkar isoleringsoljans tillstånd direkt driftprestanda och livslängd. Före driftsättning ska oljeprover tas för laboratorieanalys för att kontrollera parametrar som fukthalt, surhet och föroreningsnivåer. Alla resultat ska överensstämma med tillämpliga standarder. Dessutom ska oljenivån inuti tanken verifieras för att säkerställa att den ligger inom det erforderliga området, vilket garanterar effektiv kylning och isolering under drift.

Sammanfattningsvis måste en serie strikta inspektioner och tester slutföras innan en 33kv 50kva tvålindad oljenedsänkt transformator tas i bruk. Dessa procedurer säkerställer stabil prestanda, driftsäkerhet och långsiktig tillförlitlighet. Korrekt testning före idrifttagning minskar inte bara risken för potentiella fel utan ger också en solid grund för säker och effektiv långtidsdrift av den 33 kv 50 kva tvålindade oljetransformatorn.
