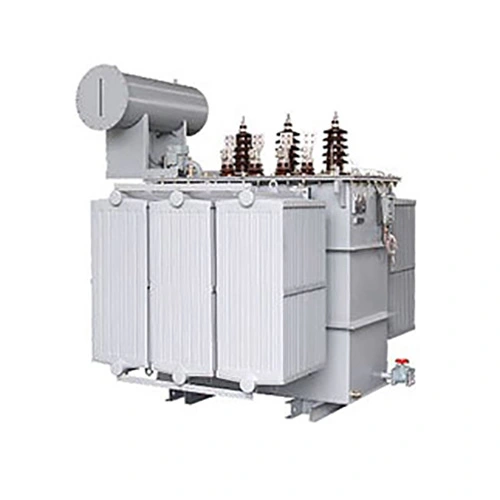

33kv 35kv 2000 Kva Oil Immersed Power Transformator

Wenzhou XiFa Electrical Power Equipment Co., Ltd producerar och levererar 33kv 35kv 2000 kva oljenedsänkt krafttransformator med snabb leverans och för nyttoprojekt. WenZhou XiFa skulle kontrollera den tekniska specifikationen från terminalanvändare, varav den 2000 kva oljedoppade transformatorn skulle konstrueras och tillverkas för att motstå de tunga industriella belastningarna, spänningsfluktuationerna och den hårda utomhusmiljön, såsom 50 ℃ hög temperatur, sandstorm, fuktig värme och hög höjd. Innan varje 33kv 35kv 2000 kva oljedoppad krafttransformator som levererades skulle fabrikstestet köras och exportklar dokumentation skickas till EPC-entreprenörer.

Skicka förfrågan

Produktbeskrivning

En 33kv 35kv 2000 kva oljesänkt krafttransformator är en kraftutrustning där kärnan och lindningarna är helt nedsänkta i isolerande olja. Oljan tjänar flera syften, som inkluderar elektrisk isolering, värmeavledning och komponentskydd. Funktionsprincipen är baserad på elektromagnetisk induktion. När växelström appliceras på primärlindningen genereras ett växelmagnetiskt flöde inuti kärnan. Detta föränderliga magnetfält inducerar en spänning i sekundärlindningen. Det möjliggör överföring och omvandling av elektrisk energi.

Den isolerande oljan spelar en viktig roll under hela denna process. Den isolerar elektriskt strömförande komponenter samtidigt som den tar bort värmen som genereras under drift. Tack vare dessa egenskaper används A 33kv 35kv 2000 kva oljedoppade krafttransformatorer i stor utsträckning i kraftverk, transformatorstationer, industriella distributionsnätverk och andra applikationer som kräver pålitlig högspänning och kraftöverföring med hög kapacitet.

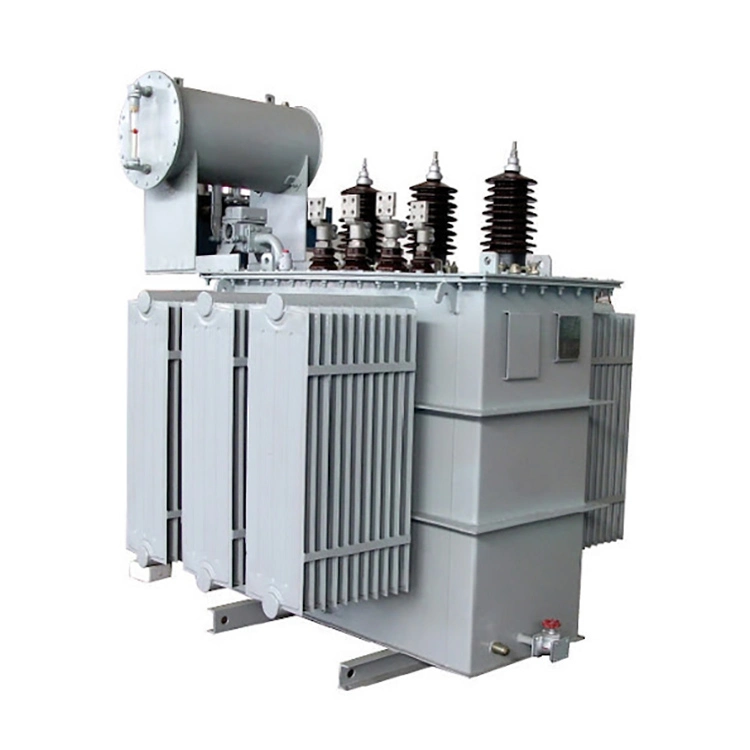

33kv 35kv 2000 Kva Oil Immersed Power Transformer

Teknisk specifikation:

Produktnamn		33kv 35kv 2000 kva oljesänkt krafttransformator
Nominell effekt		2000 kVA
HV märkspänning		33 kV 35 kV
LV märkspänning		400/230 V
Vektorgrupp		Dyn11
Tryck på Changer	Typ	OCTC eller OLTC
	HV-spänningsområde	±2×2,5%; ±3×2,5 %
Effektivitet vid full belastning		≥ 99 %
Impedans		6,5 % med 10 % tolerans
Servicetyp		Kontinuerlig plikt
Montering		Utomhus markmonterad

Struktur och verksamhetsprincip:

En 33kv 35kv 2000 kva oljenedsänkt krafttransformator består av flera nyckelkomponenter, varav transformatorn inkluderar den magnetiska kärnan, lindningar, oljetank, konservator, bussningar, lindningskopplare och gasrelä.

Baserat på strukturell design är 33kv 35kv 2000 kva oljedoppade krafttransformatorer i allmänhet indelade i två kategorier. Den första är transformatorn av kärna, där lindningarna omger den magnetiska kärnan. Denna design är den vanligaste i moderna kraftsystem. Den andra är transformatorn av skaltyp, där den magnetiska kärnan omger lindningarna och används vanligtvis i specialiserade applikationer.

Varje komponent tillämpas en viktig funktion. Oljetanken lagrar den isolerande oljan och ska ge utmärkt tätningsprestanda. Konservatorn hanterar inte bara förändringar i oljevolym orsakade av temperaturvariationer, utan hjälper också till att upprätthålla en stabil oljenivå. Bussningar tillåter elektriska ledare att passera genom 33kv 35kv 2000 kva oljenedsänkt krafttransformatorkapsling samtidigt som säker isolering upprätthålls mellan spänningssatta ledare och jordade metalldelar.

Transformatoroljans isolerande och kylande funktioner uppnås genom dess fysiska egenskaper. Dess höga dielektriska hållfasthet ger effektiv elektrisk isolering mellan strömförande komponenter. Samtidigt tillåter dess låga viskositet jämn cirkulation genom den oljenedsänkta transformatorn, vilket möjliggör effektiv värmeöverföring. Under drift strömmar oljan runt lindningarna och kärnan, för att absorbera värme och föra den till radiatorer. Dessutom släpps värmen sedan ut i den omgivande miljön genom naturlig luftkylning eller förbättrade kylsystem vid behov.
