250a 2p Mccb strömbrytare fast typ

För att ge en bättre användarupplevelse till utländska kunder kunde Wenzhou XiFa Electric Power Equipment Co., Ltd producera och leverera standardklassade mccbs, såsom 250a 2p mccb kretsbrytare fast typ, inom 7 dagar. Samtidigt stöder Wenzhou XiFa Electric Power Equipment Co., Ltd som service av små partier och flera modeller. Den tekniska supporten kommer att ha feedback till kunder inom 24 timmar, såsom urval och kraftdistributionssystem, särskilt till ingenjörskunder och utländska kunder.

Skicka förfrågan

Produktbeskrivning

När du väljer en mccb-brytare MCCB, såsom en fast typ 250a 2p mccb-brytare, är det viktigt att basera beslutet på de specifika kraven i applikationen. Följande punkter ger praktisk vägledning för korrekt val av en MCCB:

1. Bestäm märkströmmen för en fast typ 2p mccb-strömbrytare

Det är den primära parametern. Den representerar den ström som den fasta typen av 2p mccb-strömbrytare kan bära kontinuerligt under drift. Den valda klassificeringen bör vara lika med eller något högre än den förväntade maximala belastningsströmmen för den skyddade kretsen, samtidigt som man tar hänsyn till omgivningstemperaturen, eftersom ju högre omgivningstemperatur desto lägre strömkapacitet.

2. Kontrollera brytkapaciteten för en fast typ 250a 2p mccb-strömbrytare

Brytkapaciteten för en fast typ av 250a 2p mccb kretsbrytare måste vara större än eller åtminstone lika med den potentiella kortslutningsströmmen vid installationspunkten. Detta värde uppskattas vanligtvis baserat på faktorer som transformatorkapacitet och systemimpedans. Målet är att säkerställa att den fasta brytaren av typen 250a 2p mccb smidigt kan bryta högsta möjliga felström.

3. Välj antalet poler och ledningskonfiguration till en fast typ 250a mccb-strömbrytare

Välj lämpligt antal stolpar, till exempel tvåpolig, trepolig eller fyrapolig. Det beror på om systemet är enfas, trefas tretråd eller trefas fyrtråd. Det är också nödvändigt att bekräfta om den avsedda linjeanslutningen matchar produktdesignen.

4. Definiera utlösningsenheten och skyddsegenskaperna för en 250A strömbrytare i formgjuten hölje

Välj antingen en termisk magnetisk eller en elektronisk utlösningsenhet till en 250a 2p mccb kretsbrytare fast typ baserat på typen av belastning. Till exempel kan motorkretsar kräva utlösningsegenskaper som kan motstå höga inkopplingsströmmar under uppstart. Utlösningskurvan, som typ B, C eller D ska matchas med lastprofilen.

5. Tänk på användningskategori och installationsförhållanden

Användningskategorin, såsom kategori A eller B, påverkar selektiviteten till en 250a 2p mccb gjuten höljesbrytare under kortslutningsförhållanden. Miljöfaktorer, inklusive temperatur, luftfuktighet, höjd över havet och monteringsriktning, kan påverka prestandan hos en fast typ 250a 2p mccb gjuten höljesbrytare och bör verifieras mot specifikationerna från tillverkaren.

6. Utvärdera tillbehör och hjälpfunktioner

Beroende på övervaknings- och kontrollbehov kan ytterligare komponenter såsom shuntutlösningsenheter, underspänningsutlösare, hjälpkontakter och larmkontakter väljas på en 250a 2p mccb strömbrytare i formgjuten hölje. Dessa tillbehör kan utöka funktionerna för en MCCB, såsom fjärrutlösning, statusindikering och systemintegration.

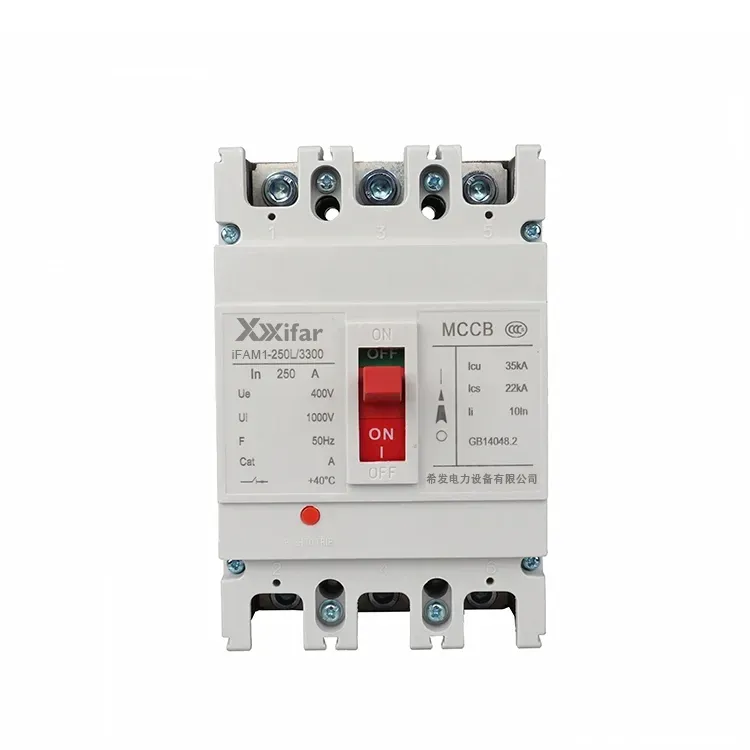

250a 2p Mccb Circuit Breaker Fixed Type

250a 2p mccb kretsbrytare fast typparameter:

Bedömd ramström	250
Märkad arbetsström	100A; 125A; 160A; 200A; 225A; 250A
Antal polacker	2-fas, 2P, 2-polig
Frekvens	50 Hz eller 60 Hz
Märk arbetsspänning	415 V; 690 V; 800V; 1000V
Nominell isolationsspänning	800V; 1000 V; 1500V
Service kortslutningsbrytningskapacitet	35kA 50kA 65kA
Mekanisk livslängd	20 000 gånger
Elektrisk livslängd	3000 gånger
Bågavstånd	≤50 mm

Size

Produktläge	Pole	Dimensionera
Produktläge	Pole	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137
