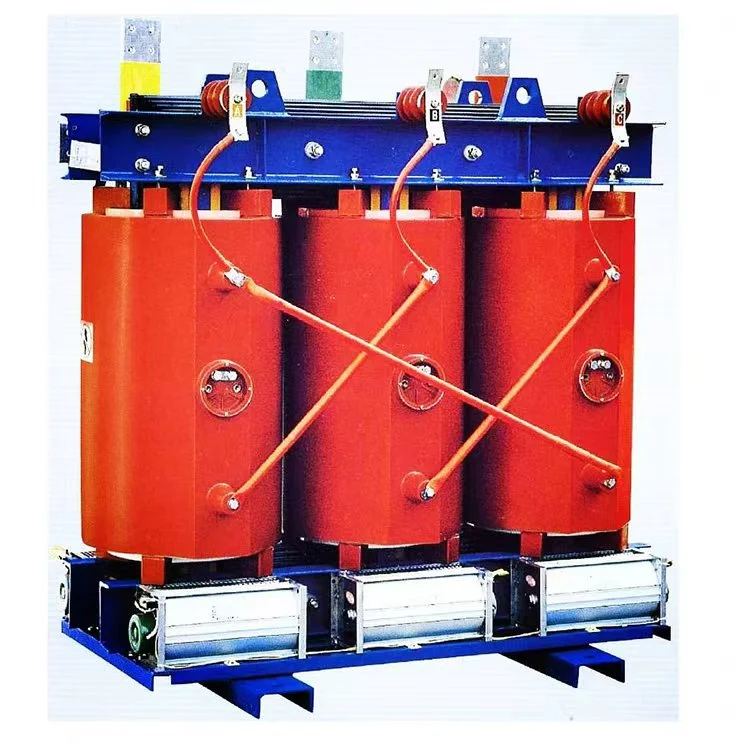

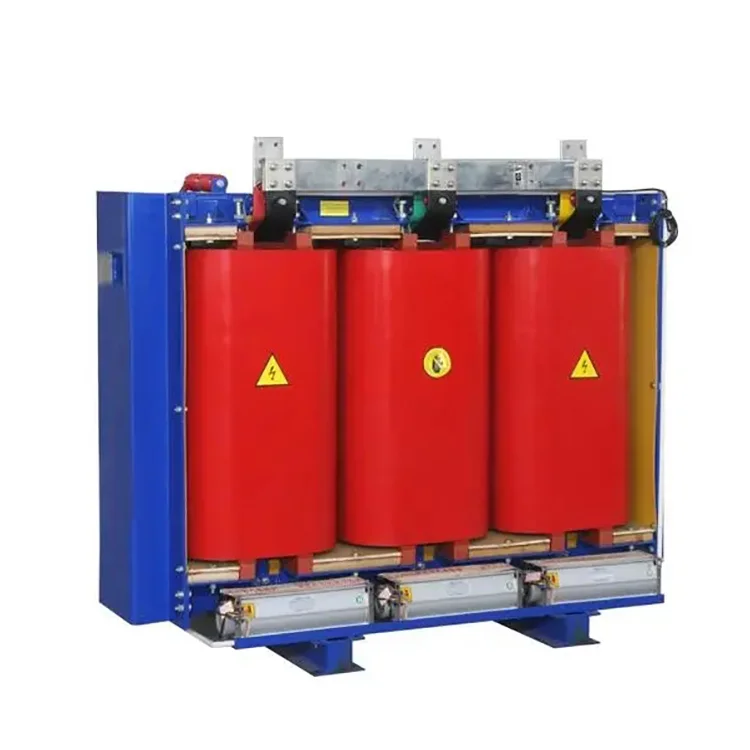

2500 KVA 11 till 0,4 KV Transformator av torr typ

På Wenzhou Xifa Electrical Equipment Co., Ltd. producerar vi högpresterande kraftlösningar för industriella och kommersiella tillämpningar. Vår 2500 kVA 11 till 0,4 kV torrtypstransformator är konstruerad för att minska högspänningsöverföringen (11 kV) till säker, användbar lågspänningseffekt på 0,4 kV med exceptionell effektivitet och tillförlitlighet. Oavsett om du behöver en kostnadseffektiv aluminiumlindning eller en kopparlindning med hög konduktivitet, anpassar vi alla dina specifika krav och driftsförhållanden.
Tack vare våra skickliga och optimerade produktionsprocesser kan vi förkorta leveranstiden till bara 2 eller 3 veckor. För förpackning använder vi professionell trälåda av exportkvalitet. Handelsvillkoren vi accepterar inkluderar FOB, CIF, CFR, EXW och andra

Skicka förfrågan

Produktbeskrivning

Transformatorn av 2500 kVA 11 till 0,4 kV torrtyp består huvudsakligen av följande komponenter: transformatorkärna, transformatorlindningar, transformatorisolering, transformatorledare, transformatorkylningsanordning och temperaturmätningsanordning.

Spolar

Transformatorspolarna på 2500 kVA 11 till 0,4 kV torrtyp lindas på högprecisionslindningsmaskiner. Lågspänningslindningen har en folielindningskonstruktion. För transformatorer med större kapacitet är ventilationskanaler reserverade. Efter lindning utförs vakuumtorkning. Gjut- och stelningsprocessen utförs strikt i enlighet med processstandarder, vilket säkerställer att det inte finns några bubblor eller hålrum inuti spolarna, vilket gör att transformatorn kan uppnå optimal drift.

Kärna

Kärnan i denna serie av 2500 kVA 11 till 0,4 kV torrtypstransformatorer är gjorda av högkvalitativa, högpermeabilitet kornorienterade kallvalsade stålplåtar av silikon. Avancerade skärlinor i kiselstål och en 45° helt geringsstegsstaplingsteknik har antagits. Kärnbenen är bundna med klass F enkelriktad glasfibertejp, och en ny struktur av dragplattor utan stanshål på kärnoket används för fixering. Kärnytan är belagd med epoxiharts, vilket minskar inverkan av läckflöde, effektivt optimerar den magnetiska kretsfördelningen och minskar härdljud, inga lastförluster och tomgångsström. Detta förbättrar distributionstransformatorns utseende avsevärt.

Högspänningslindning

Högspänningslindningen på 2500 kVA 11 till 0,4 kV torrtypstransformator har en segmenterad skiktstruktur, vilket kraftigt minskar spänningen mellan lindningens skikt. Den bildas av vakuumgjuten epoxiharts med fyllmedel, vilket minskar lindningens inre partiella urladdningsnivå och förbättrar spolens elektriska prestanda. Isoleringen mellan lindningsskikten använder DMD epoxiharts prepreg-tyg, vilket ökar spänningshållfastheten. Lindningsytan är fylld med väv av glasfibernät, vilket förbättrar spolens slaghållfasthet, vilket förbättrar fördelningstransformatorns kortslutningsmotståndsförmåga. Spolen torkar aldrig ut eller spricker.

Lågspänningslindning:

Lågspänningslindningen har en foliekonstruktion. Radiella kylkanaler används i batteriet för att förbättra värmeavledningsförmågan. Isoleringen mellan skikten av 2500 kVA 11 till 0,4 kV torrtypstransformatorns lågspänningslindning använder DMD epoxiharts prepreg-tyg. Ändarna är förseglade och ingjutna med epoxiharts, vilket resulterar i en integrerad härdad formning.

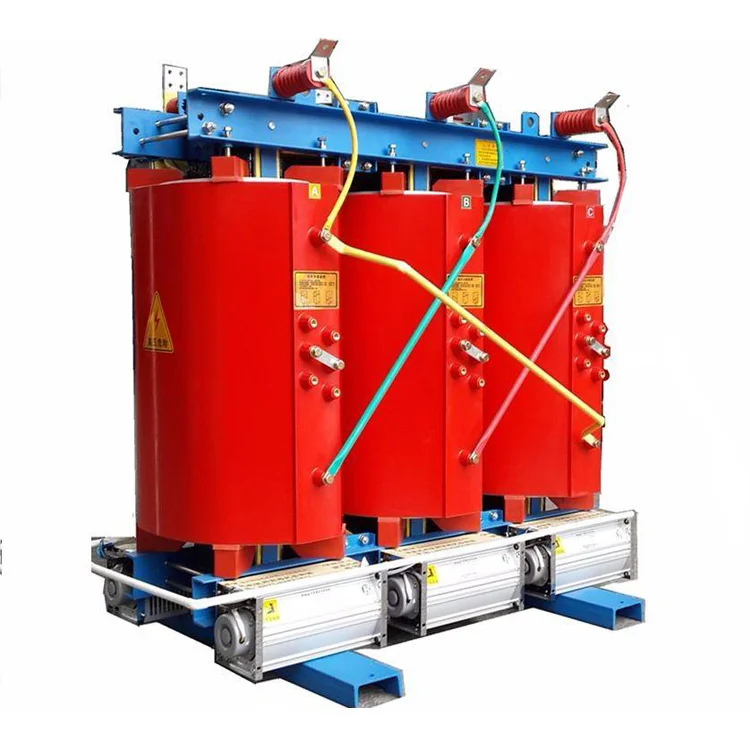

2500 Kva 11 To 0 4 Kv Dry Type Transformer

Produktparametrar:

Namn	2500 kVA 11 till 0,4 kV torr typ transformator
Nominell kapacitet	2500kva
Primär spänning	11KV
Sekundär spänning	0,4/0,415 kV
Isoleringsmaterial	Gjuten harts
Vektor grupp	Dyn11 Yyn0
Obelastningsförlust (P0)	Baserat på kundens krav
Lastförlust (Pk) @ 120°C	Baserat på kundens krav
Impedansspänning (Storbritannien)	6 %
Isoleringsklass	KLASS F eller H
Kylningsmetod	ONAF ONAF
